萬能表又叫做多用表，它是一種多功能，多量程的測量?jī)x表，小巧方便攜帶。一般萬能表可以測量直流電流、直流電壓、交流電壓、電阻和電容等。下面我們就根據萬用表使用方法圖解來學習下如何使用萬能表。

萬能表具體圖解介紹：

一、萬用表的結構（500型）

萬用表由表頭、測量電路及轉換開關等三個主要部分組成。

（1）表頭：它是一只高靈敏度的磁電式直流電流表，萬用表的主要性能指標基本上取決于表頭的性能。表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流電流值，這個值越小，表頭的靈敏度愈高。測電壓時的內阻越大，其性能就越好。表頭上有四條刻度線，它們的功能如下：第一條（從上到下）標有R或Ω，指示的是電阻值，轉換開關在歐姆擋時，即讀此條刻度線。第二條標有∽和VA，指示的是交、直流電壓和直流電流值，當轉換開關在交、直流電壓或直流電流擋，量程在除交流10V以外的其它位置時，即讀此條刻度線。第三條標有10V，指示的是10V的交流電壓值，當轉換開關在交、直流電壓擋，量程在交流10V時，即讀此條刻度線。第四條標有dB，指示的是音頻電平。

（2）測量線路

測量線路是用來把各種被測量轉換到適合表頭測量的微小直流電流的電路，它由電阻、半導體元件及電池組成

它能將各種不同的被測量（如電流、電壓、電阻等）、不同的量程，經過一系列的處理（如整流、分流、分壓等）統一變成一定量限的微小直流電流送入表頭進行測量。

（3）轉換開關

其作用是用來選擇各種不同的測量線路，以滿足不同種類和不同量程的測量要求。轉換開關一般有兩個，分別標有不同的檔位和量程。

二、數字萬能表使用方法和注意事項

現在，數字式測量?jī)x表已成為主流，有取代模擬式儀表的趨勢。與模擬式儀表相比，數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。下面以VC9802型數字萬用表為例，簡單介紹其使用方法和注意事項。

（1）使用方法

a使用前，應認真閱讀有關的使用說明書，熟悉電源開關、量程開關、插孔、特殊插口的作用。

b將電源開關置于ON位置。

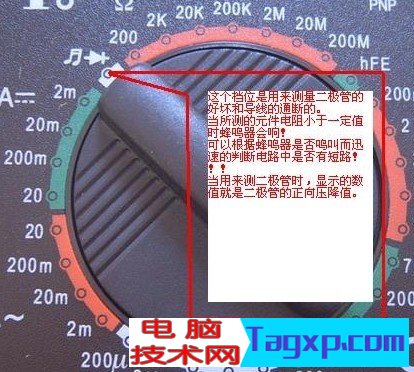

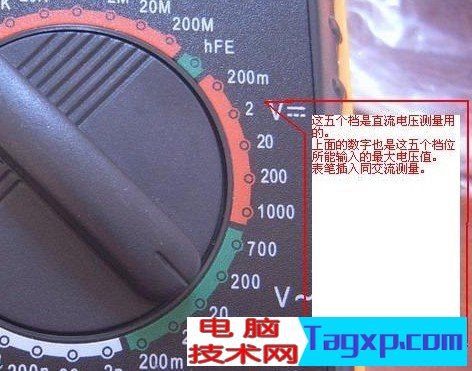

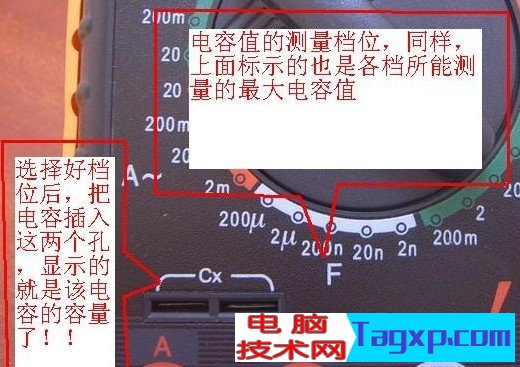

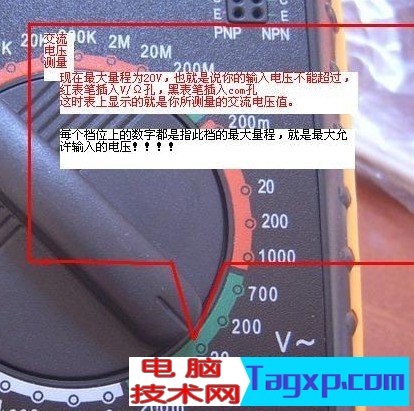

c交直流電壓的測量：根據需要將量程開關撥至DCV（直流）或ACV（交流）的合適量程，紅表筆插入V／Ω孔，黑表筆插入COM孔，并將表筆與被測線路并聯，讀數即顯示。

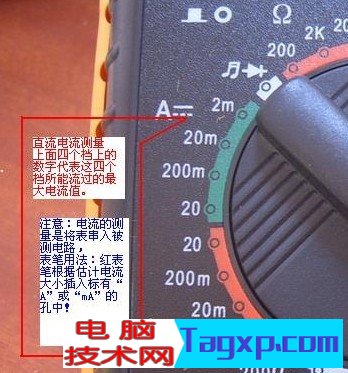

d交直流電流的測量：將量程開關撥至DCA（直流）或ACA（交流）的合適量程，紅表筆插入mA孔（＜200mA時）或10A孔（＞200mA時），黑表筆插入COM孔，并將萬用表串聯在被測電路中即可。測量直流量時，數字萬用表能自動顯示極性。

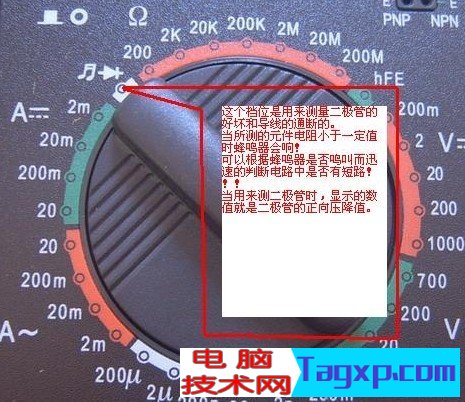

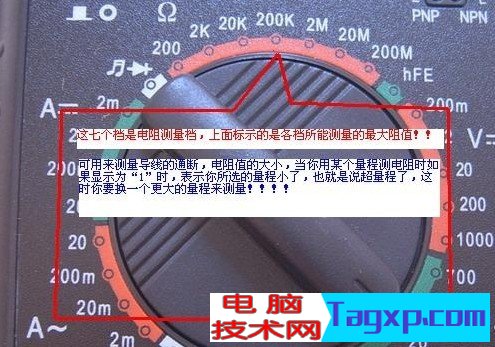

e電阻的測量：將量程開關撥至Ω的合適量程，紅表筆插入V／Ω孔，黑表筆插入COM孔。如果被測電阻值超出所選擇量程的最大值，萬用表將顯示“1”，這時應選擇更高的量程。測量電阻時，紅表筆為正極，黑表筆為負極，這與指針式萬用表正好相反。因此，測量晶體管、電解電容器等有極性的元器件時，必須注意表筆的極性。

（2）使用注意事項

a如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到最高電壓擋，并關閉電源。

b滿量程時，儀表僅在最高位顯示數字“1”，其它位均消失，這時應選擇更高的量程。

c測量電壓時，應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。

d當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示“000”，或低位上的數字出現跳動。

e禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點。

f當顯示“ ”、“BATT”或“LOW BAT” 時，表示電池電壓低于工作電壓。

我們可以通過上面的萬用表使用方法圖解和文字版來學下如何使用萬能表和使用萬能表的注意事項。現在的萬能表比較智能了，相對新手學習起來也簡單了很多。
