VGA線平常我們的電腦都會用到，當然現在有的臺式電腦已經更換成了HDML線，我們?cè)诠潭ㄍ队皟x的時候一般都會使用比較長的VGA線，但是長的VGA線都需要我們自己制作，如果你自己想動手做的話就可以看下面的vga線接法圖解。

　　VGA 是 Video Graphics Adapter(Array) 的縮寫，信號類型為模擬類型。

　　常用模擬計算機信號接口：VGA接口和RGB接口

　　VGA接口引腳定義

管腳 定義

1 紅基色 red

2 綠基色 green

3 藍基色 blue

4 地址碼 ID Bit

5 自測試 ( 各家定義不同 )

6 紅地

7 綠地

8 藍地

9 保留 ( 各家定義不同 )

10 數字地

11 地址碼

12 地址碼

13 行同步

14 場同步

15 地址碼 ( 各家定義不同 )

計算機D15 VGA插頭的焊接方法

選擇 3+4 計算機視頻線的傳統焊法為：（注意 D15 接頭一定選用金屬外殼）

3+4 線 D15 插頭

紅線的芯線 腳 1

紅線的屏蔽線 腳 6

綠線的芯線 腳 2

綠線的屏蔽線 腳 7

藍線的芯線 腳 3

藍線的屏蔽線 腳 8

黑線 腳 10

棕線 腳 11

黃線 腳 13

白線 腳 14

外層屏蔽 D15 端殼壓接

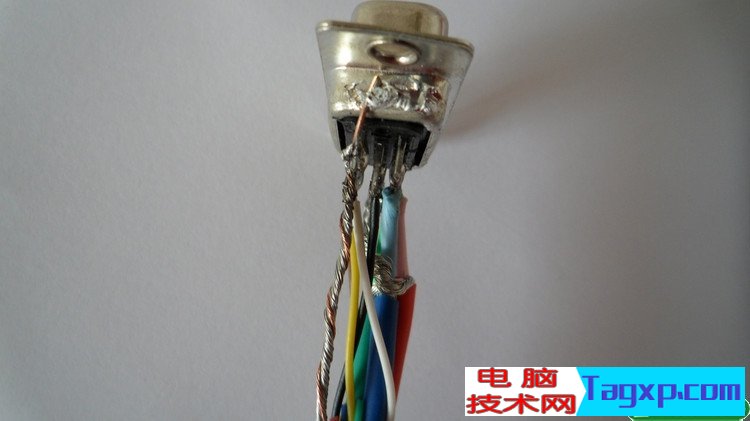

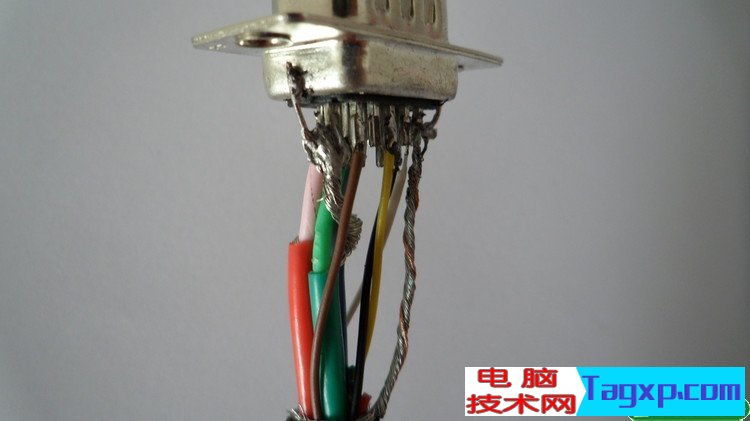

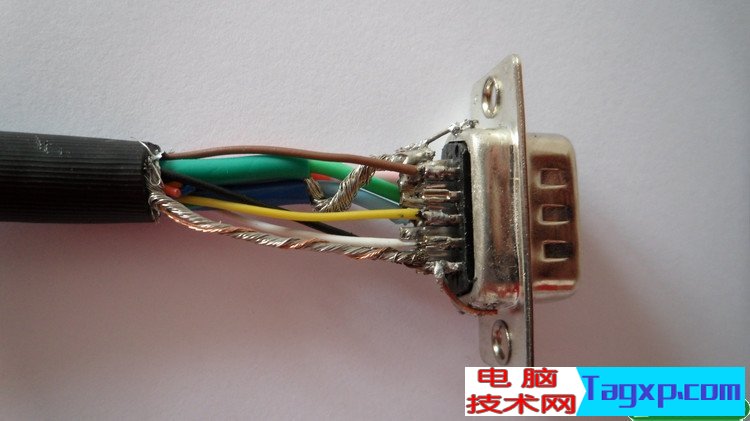

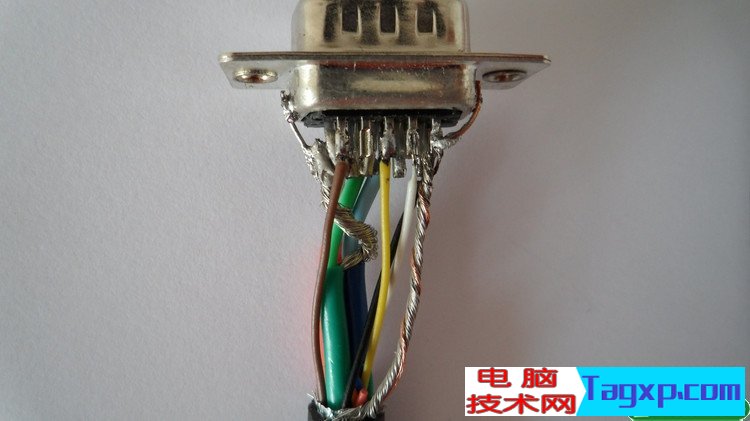

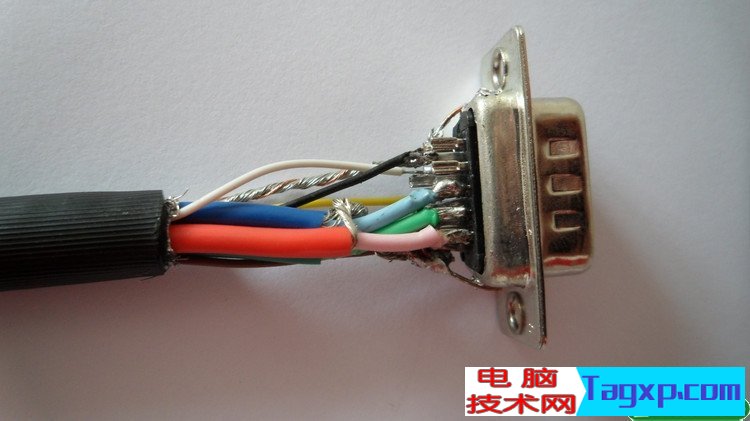

在實際操作中，還有一種非常簡單適用的焊接方法：就是在 D15 兩端的 5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2 、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到 D15插頭端殼，褐線和黑線不用接，但是要剪齊，以防和其他線串接。

RGB接口

專業的顯示設備除了有 D15 接口外，還有 rgbhv 的 BNC 接口，如圖：

RGB線的連接示意

RGB的焊接方法

用 75 歐的 BNC 頭一一對應焊接即可，非常簡單。

特殊連接線－－D15轉RGBHV連接

RBGHV D15

紅線的芯線 腳 1

紅線的屏蔽線 腳 6

綠線的芯線 腳 2

綠線的屏蔽線 腳 7

藍線的芯線 腳 3

藍線的屏蔽線 腳 8

黑線的芯線 腳 13

黑線的屏蔽線 腳 10

黃線的芯線 腳 14

黃線的屏蔽線 腳 11 或 D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地

最明了的接法：

1、紅

2、綠

3、藍

4、空

5、空

678焊在一起接紅綠藍外屏蔽、再接地

9、空

10、黑

11、棕

12、空

13、黃

14、白

15、接外網屏蔽接地

　　當然如果你的VGA線斷掉了或者被老鼠咬斷了，你也可以按照上面的vga線接法圖解來維修一下。
