使用Catia軟件會進行接觸約束和定位約束軟件嗎？估計很多新手小伙伴不知道相關的操作，而下面小編就為大家?guī)?lái)了在Catia里進行接觸約束和定位約束的詳細教程哦。

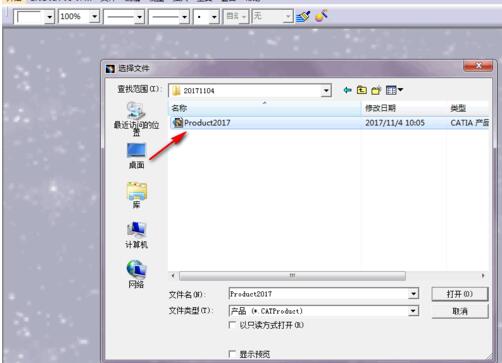

　　首先打開Catia，按住Ctrl+O組合快捷鍵，彈出選擇文件對話框，并在文件夾中鼠標雙擊Product2017裝配體，進入3D界面;

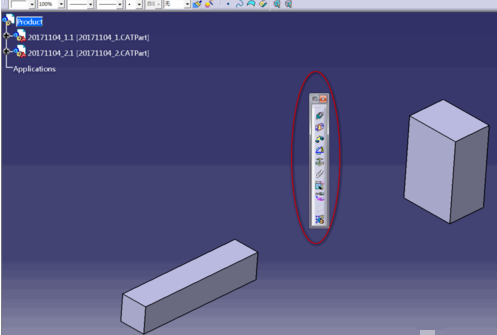

　　在右側工具欄中，用鼠標左鍵將約束的集成工具面板拖放到界面中，面板中集成了最基本的約束命令，有相合約束、接觸約束、偏移約束以及修復部件等;

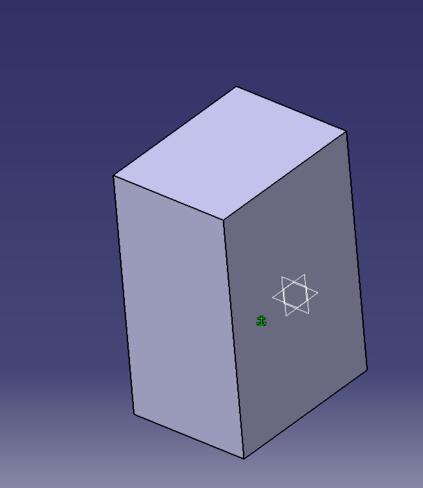

　　鼠標左鍵單擊選擇修復部件命令，然后繼續選擇零件體20171104_2,在3D界面中零件上顯示一個綠色約束標示，這個標示表示我們先將此零件固定住;

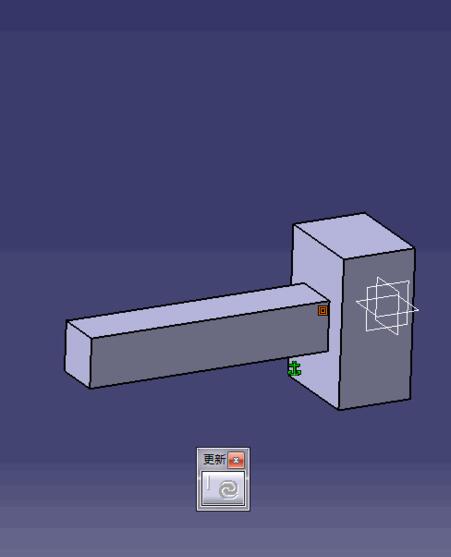

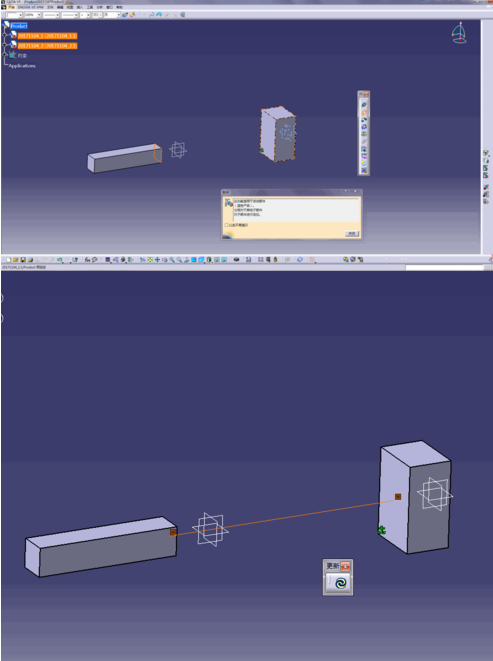

　　在面板中單擊接觸約束，并彈出助手對話框，關閉此窗口并以此選擇兩個零件，這時在兩個零件體之間顯示約束標示，單擊更新按鈕，兩個物體的表面產生接觸;

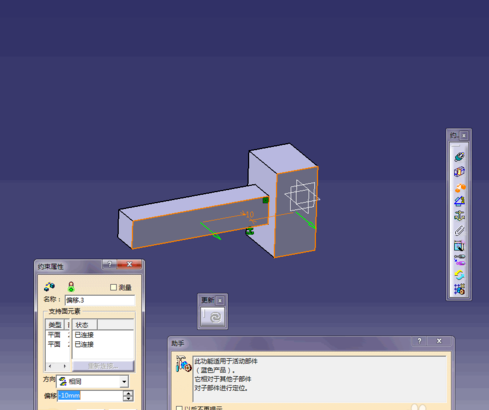

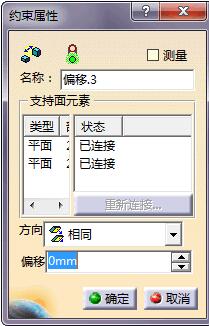

　　在約束工具集成面板里單擊偏移約束，并以此選擇零件20171104_2和20171104_1的外表面，如圖示橙色邊線區域，彈出約束屬性對話框，方向選擇相同，偏移尺寸選擇為0mm，單擊更新按鈕，這時零件20171104_1的外表面自動平移至于20171104_2的外表面對齊，操作完成。

　　上面就是小編為大家?guī)?lái)的在Catia里進行接觸約束和定位約束的詳細教程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
