最近不少才接觸Multisim14.0軟件的朋友表示自己還不會繪制運算放大電路。其實很簡單的，下這里筆者就為大伙分享關于Multisim14.0繪制運算放大電路的詳細步驟，一起來看看吧。

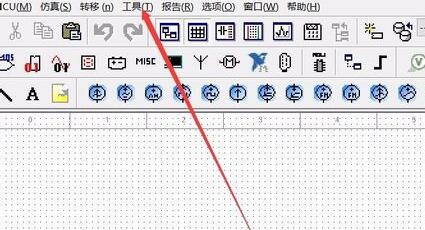

　　打開Multisim14.0軟件，選擇“菜單欄”-“工具”選項，如圖所示;

　　選擇“電路向?qū)?rdquo;-"運算放大器向?qū)?quot;選項，如圖所示;

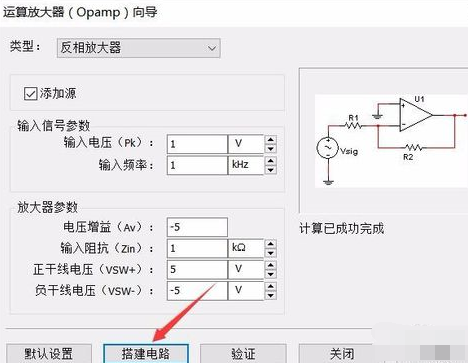

　　設置自己所需要的放大參數，如圖所示;

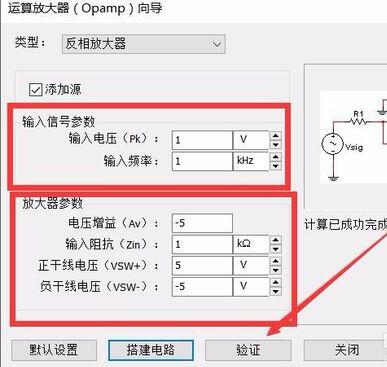

　　完成后點擊“驗證”-"搭建電路"，如圖所示;

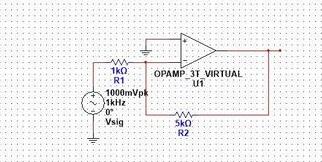

　　完成后，放置到圖上即可，如圖所示;

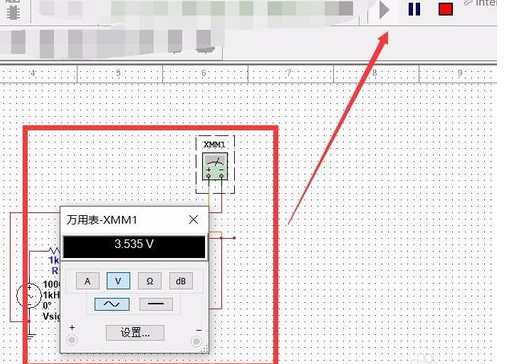

　　可通過仿真軟件中的萬用表進行測試，判斷電路是否正確，如圖所示。

　　還不了解Multisim14.0繪制運算放大電路的詳細步驟的朋友們，不要錯過小編帶來的這篇文章哦。
