怎么使用燕秀工具箱自定義添加零件庫呢，該怎么操作呢?還不會的朋友可以來和小編一起學習一下使用燕秀工具箱自定義添加零件庫的方法哦，希望通過本篇教程的學習，可以幫助到大家。

　　1、首先，要選中需要添加的圖形

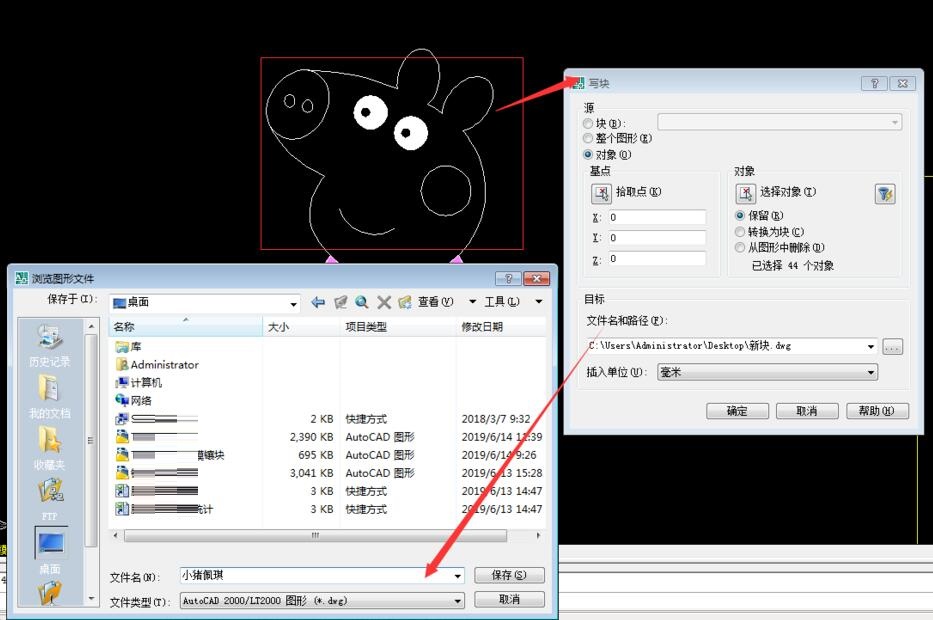

　　2、塊命令(W)——選擇基點——保存/命名

　　注意：w為外部塊命令，保存位置在桌面方便后續操作，名稱盡量簡潔

　　1.打開剛剛創建的小豬佩琪CAD文件

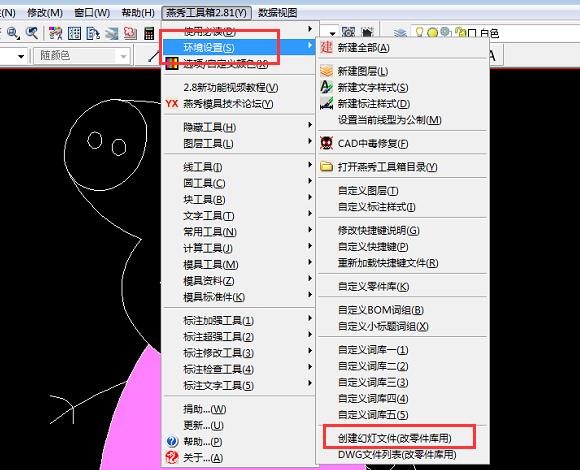

　　2.燕秀工具箱——環境設置——創建幻燈文件(零件庫使用)

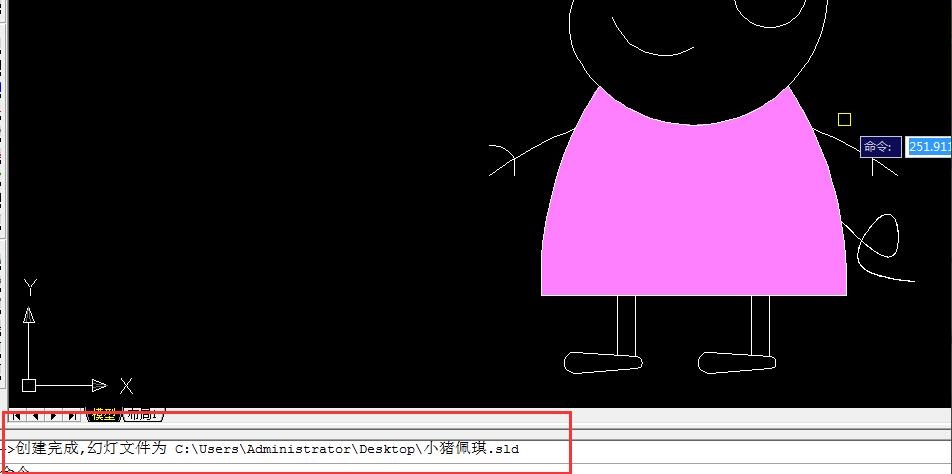

　　3.點擊后下方命令提示欄會提示已經創建幻燈文件

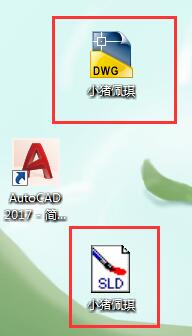

　　4.回到桌面，可以看到創建的幻燈文件

　　1、打開CAD軟件

　　2、燕秀工具箱——模具標準件——零件庫

　　3、打開目錄

　　1、打開目錄——出現的是當前圖形所在的文件夾不過這個不是我們需要的

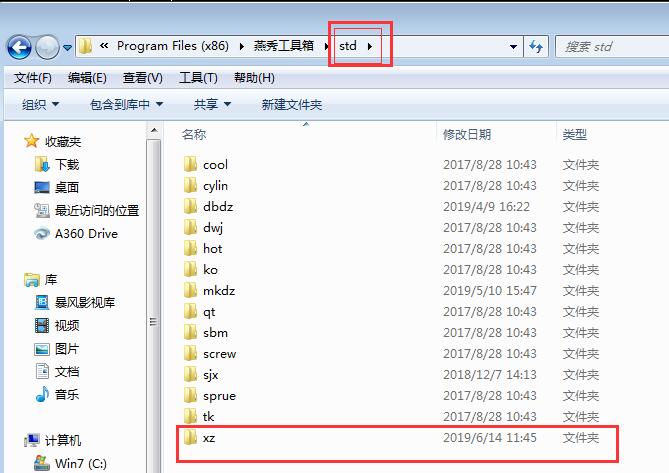

　　2、返回上一層std文件夾——新建文件夾xz(文件夾的名稱一定要能提現處圖形的用途或者形狀，方便以后的更改)

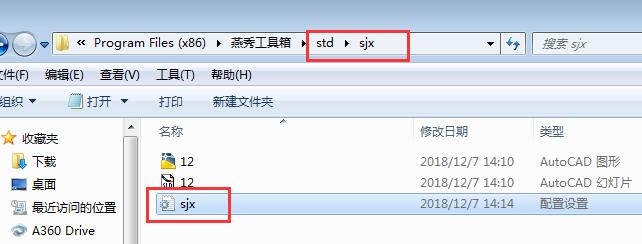

　　1、打開std文件夾中的任意一個文件——復制文件夾內的“配置設置”文件

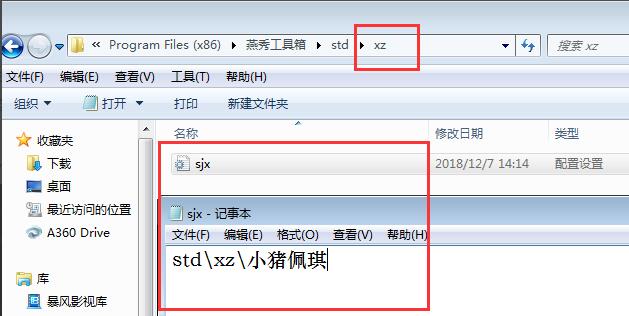

　　2、粘貼到xz文件夾內——打開文件，更改部分內容——保存

　　1、保存文件后——將“配置設置”文件重命名(名稱與所在文件夾的名稱一致)

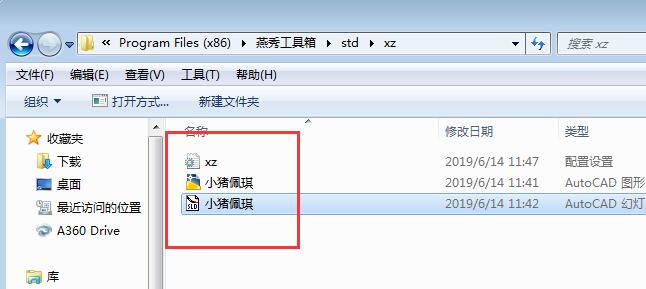

　　2、把小豬佩琪的CAD文件和幻燈文件拖拽至xz文件夾中——關閉文件

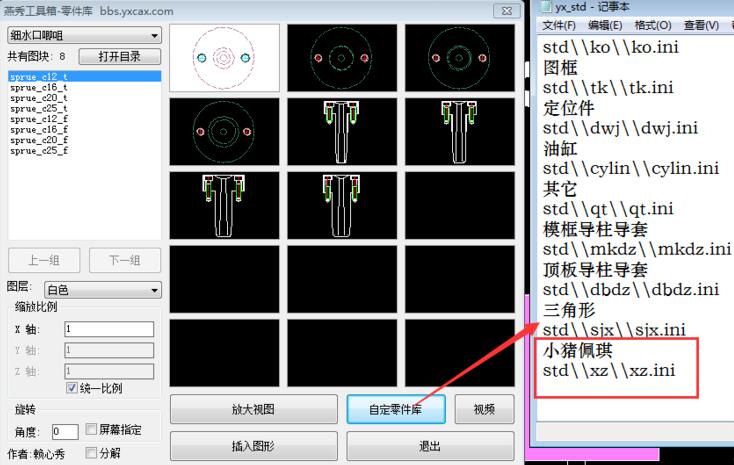

　　1、打開庫——自定零件庫——可以復制上面一個內容粘貼進行更改或者直接按照上面的格式自己輸入

　　2、內容編輯好后保存/關閉

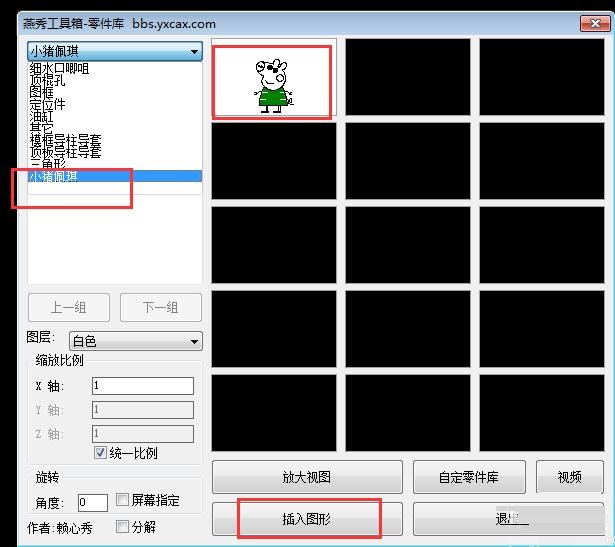

　　1、回到庫的下拉菜單——可以看到小豬佩琪的圖形就添加進去了

　　2、左下角可以設置插圖圖形的角度和縮放比例

　　以上就是小編分享的使用燕秀工具箱自定義添加零件庫的方法，有需要的朋友可以來看看哦。
