1. WPS簡介

WPS又稱快速安全設置，通過按下無線路由和無線網卡上的WPS按鈕，即可自動建立WPA2級別的安全連接，無需在路由器或網卡管理軟件的界面上進行繁瑣的設置，大大簡化無線安全設置的操作。我司帶WPS功能的產品有MW300R+，MWR300T+，MW300R，MW150R，MW151R,MWU300T，MW150U。

1.1 WPS指示燈狀態

在MW300R+，MW300T+，MW300R，MW150R，MW151R默認設置中，WPS是開啟的，WPS的指示燈是熄滅的，無線加密是關閉的。要關閉WPS功能，只能在路由器WEB界面中設置。每按一次WPS按鈕，為增加一個新WPS設備，WPS按鈕不能作為硬件關閉WPS來使用。

2. WPS設置參考

WPS連接方法有五種：
1、使用路由器和網卡的WPS鍵
2、使用網卡上的WPS鍵進行連接
3、使用路由器的WPS鍵進行連接
4、在路由器上填寫網卡的PIN碼
5、用路由器上的PIN碼進行連接
這五種方法都必須安裝客戶端配置軟件和WPS軟件。下面以MW150R和MW150U為例子，分別介紹WPS的設置方法和步驟。

2.1 使用路由器上的WPS鍵和MW150U上的WPS鍵連接

1. 按下路由器面板上的WPS快速安全按鈕，此時WPS燈閃爍。

2. 按住MW150U側面的WPS鍵，大約3秒彈出以下界面后松手。

3. 大約20秒軟件會提示設置成功。

4. 此時路由器會自動重啟，并且客戶端軟件會自動生成配置文件，路由器重啟成功后，網卡會自動連上路由器。

2.2 使用網卡上的WPS鍵進行連接

1. 登陸路由器管理界面，WPS安全設置---添加設備，選擇“按下新設備上的按鈕”，單擊連接

2. 按住MW150U側面的WPS鍵，大約3秒彈出以下界面后松手。

3. 大約20秒軟件會提示設置成功。

4. 此時路由器會自動重啟，并且客戶端軟件會自動生成配置文件，路由器重啟成功后，網卡會自動連上路由器。

2.3 使用路由器上的WPS鍵進行連接

1. 按下路由器面板上的WPS快速安全按鈕。

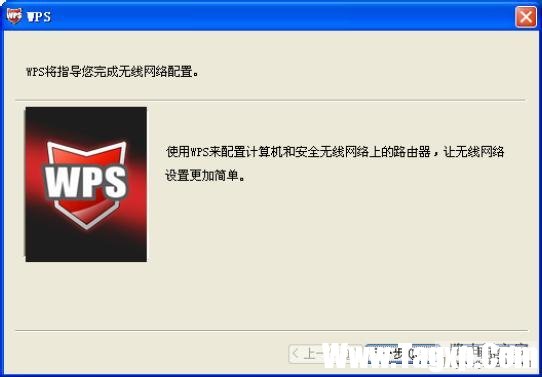

2. 打開WPS軟件，如圖，單擊下一步按鈕

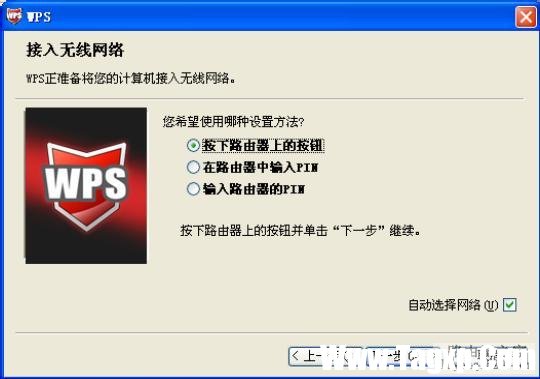

3. 在隨后出現的界面中選擇第一項，單擊下一步按鈕。

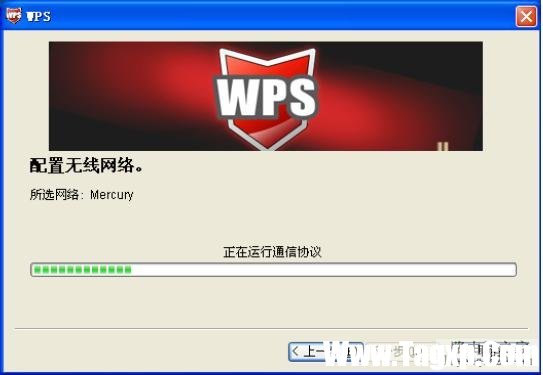

4. 接下來的圖片顯示正在建立無線安全網絡，請等待。

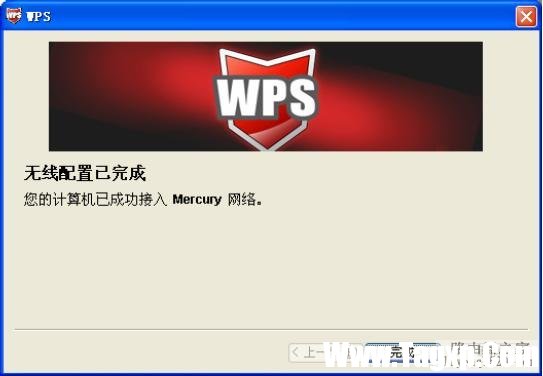

5. 出現下面圖示則表示W(wǎng)PS設置連接成功，單擊完成。

2.4 在路由器上填寫無線網卡的PIN碼

1. 雙擊桌面上的WPS圖標，進入網卡WPS軟件設置界面，如圖，單擊下一步按鈕。

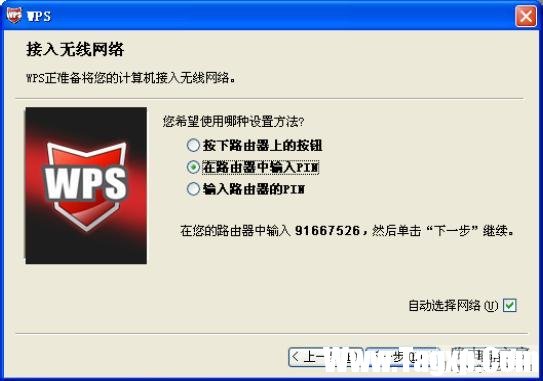

2. 在隨后出現的界面中選擇第二項，此時會產生一個無線網卡的PIN碼，記下該P(yáng)IN碼，并單擊下一步按鈕。

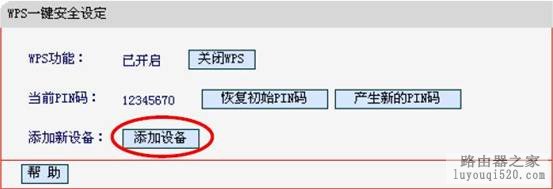

3. 進入路由器WPS安全設置界面，點擊添加設備按鈕

4. 選擇輸入準備添加的新設備的PIN碼，填上無線網卡的PIN碼，點擊連接按鈕。如果連接成功，無線路由器該界面上會顯示添加新設備成功。

同時WPS軟件也會提示連接成功：

2.5 用路由器上的PIN碼進行連接

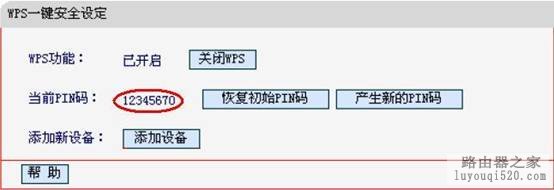

1. 登錄路由器管理界面，開啟WPS，記錄無線路由器的PIN碼

2. 雙擊桌面上的WPS圖標，進入WPS軟件設置界面，如下圖，單擊下一步按鈕。

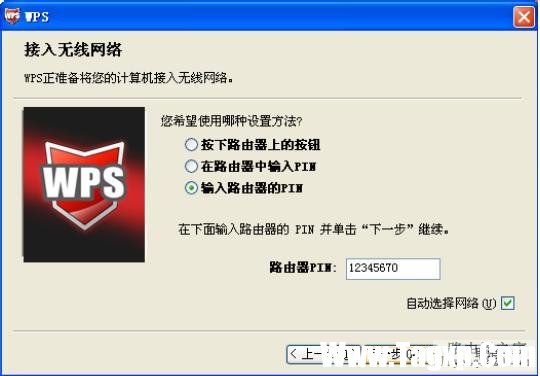

3. 在隨后出現的界面中選擇第三項，填寫路由器的PIN碼，單擊下一步按鈕。

4. 接下來的圖片顯示正在建立無線安全網絡。

5. 連接成功則顯示

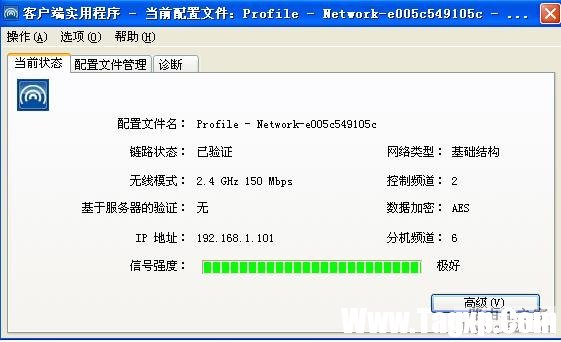

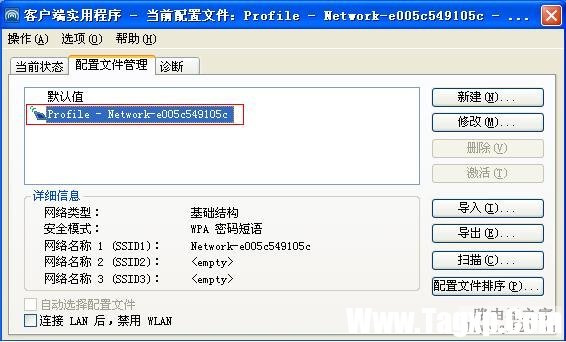

以上三種方法如果連接成功，MW150U的配置軟件會顯示連接成功，并且自動生成配置文件。
