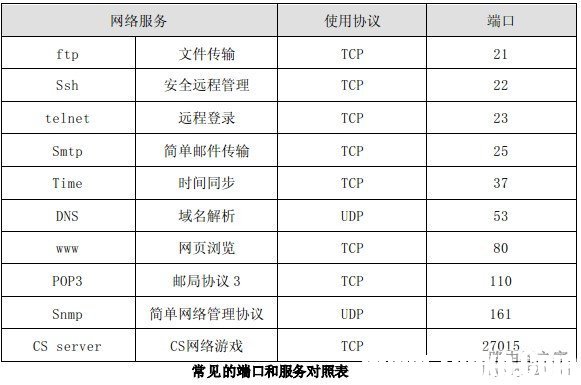

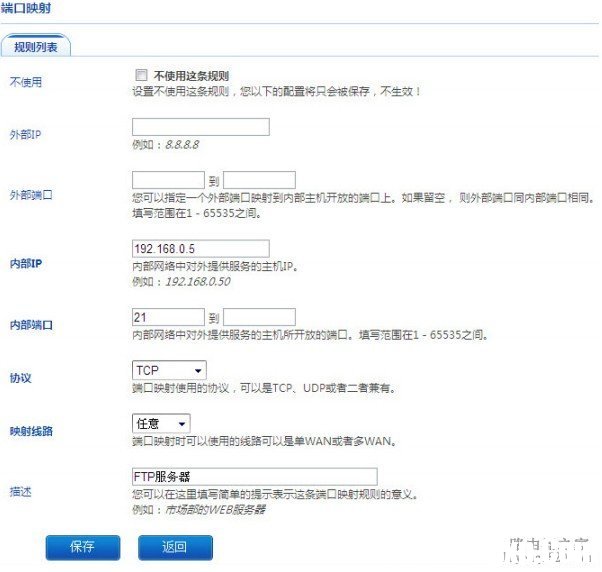

用戶在使用飛魚星路由器的時候可能會用到端口映射與端口鏡像功能，那么我們下面就來介紹一下端口映射與端口鏡像的設置方法。 一、端口映射 本界面提供端口映射的配置。端口映射又稱虛擬服務器，當內網使用私有地址時（比如10.x.x.x/172.16.x.x/192.168.x.x）外部網絡無法直接訪問內網中的服務器，可通過在路由器上做端口映射，配置內網服務器的IP地址與端口，如此一來外部網絡便可以訪問內網服務器，從而使用內網提供的服務了。 比如：內網有100 臺計算機，已經配置好一臺FTP服務器，它的IP地址是 192.168.0.5，如果想讓外網用戶也可以訪問此服務器，可以點擊“添加新規則”，在出現的界面做如下圖所示的配置操作： 不使用：打勾表示不使用本條規則，但該規則并不被刪除。 外部IP：外網用戶IP 地址。 外部端口：指定一個對外開放的端口，映射到內部服務器開放的端口上，外部端口可以指定為一個連續的端口范圍，但是需與內部開放端口相對應。如果不指定，則外部端口與內部端口相同。填寫范圍1 －65535。 內部IP：內網的服務器的IP 地址。 內部端口：內網服務器提供的服務所使用的端口。內部端口可以指定為一個連續的端口范圍，但是需與外部開放端口相對應。詳情請參考“常見的端口和服務對照表”。 協議：服務器提供的服務所使用的協議，如不清楚是哪種協議，可以選擇“TCP/UDP”。詳情請參考“常見的端口和服務對照表”。 映射線路：如果是雙WAN接入，在這里選擇外網用戶通過哪條線路進來訪問內網的服務器，系統默認選擇“WAN1/WAN2”。若外網用戶從WAN1 訪問，就用WAN1口的IP 地址；從WAN2 訪問，用WAN2 口的IP地址。 描述：可以在這里簡單備注一下本條規則。 點擊“保存”按鈕，顯示界面如下圖所示： 二、端口鏡像 端口鏡像就是通過配置交換端口來把經過一個或多個端口的數據同步復制到某一個端口來實現對網絡的監聽。 目前我國的文化部和公安部要求網絡服務場所等安裝監控軟件，他們通過該軟件采集相關數據，分析用戶使用網絡的情況。飛魚星提供的端口鏡像功能可以與監控軟件完美結合，在降低網絡服務場所業主投資成本的情況下滿足文化部和公安部的需求。其配置方法十分簡單。 比如安裝監控軟件的計算機接到路由器的LAN2 口，路由器LAN1 口與LAN3 口接主交換機，需要實現LAN2 口監聽內網數據，具體的配置方法如下圖所示： 啟用：打勾表示啟用該功能。 選擇監聽端口：安裝監控軟件的計算機所使用的端口，本例是 LAN2（注意監聽端口下一定不能連接交換機）。 選擇被監聽端口：主交換機所使用的端口，本例是LAN1、LAN3。
