WPS文字，不但擁有大量的自選圖形，而且易學易用，靈活運用她的繪圖功能，可以輕松繪制出標準、美觀且較為復雜的數理圖形。

下面就以帶不規則陰影拋物線（如圖1）的繪制為例，介紹WPS文字中利用編輯頂點的方式填充不規則區域的方法。

1、用鼠標單擊;繪圖”工具欄里的;箭頭”按鈕，按住Shift鍵從左向右拖動鼠標繪制出橫坐標，再次單擊;繪圖”工具欄里的;箭頭”按鈕，按住Shift鍵從下向上拖動鼠標繪制出縱坐標。

2、用鼠標單擊;繪圖”工具欄里的;直線”按鈕，拖動鼠標繪制出一條經過第1、3、4象限的直線；為了讓讀者朋友更清楚地看到相關圖形的區別，我將坐標軸及直線設為紅色。

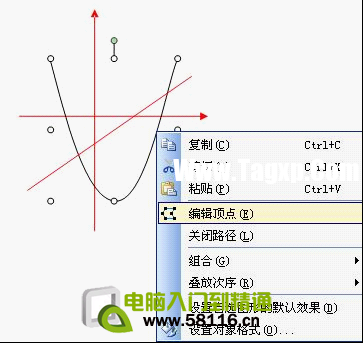

3、依次單擊繪圖工具欄里的;自選圖形／線條／曲線”，在編輯區域連續單擊鼠標繪制出一條拋物線。繪制結束后，如果對曲線的形狀不滿意，可以在剛繪制出的曲線上單擊鼠標右鍵，在彈出的快捷菜單中單擊;編輯頂點”命令（如下圖）

此時在曲線上就會出現多個黑色控制點，拖動鼠標調整控制點的位置對曲線進行細致調整，必要時可以再次在曲線上單擊鼠標右鍵，在快捷菜單中單擊;添加頂點”或;刪除頂點”命令（如下圖），直到曲線的形狀符合要求為止。

4、現在我們將要設法把拋物線與直線共同封閉的不規則區域填上陰影。按照上面的方法，依次單擊繪圖工具欄里的;自選圖形／線條／曲線”，從拋物線與直線的一個交點出發連續單擊鼠標繪制出一條與拋物線形狀相同的曲線，該曲線的兩個端點就是拋物線與直線的兩個交點。繪制結束后，按照剛才的方法對曲線進行細致調整，使其與拋物線完全重合（如下圖）。

5、按照帶陰影90o圓弧的設置方法用;淺色上對角線”填充剛才繪制的曲線，單擊;對象對齊”工具欄里的;置于底層”按鈕將填充過的曲線置于最底層，再并對相關圖形進行組合操作，任務完成。

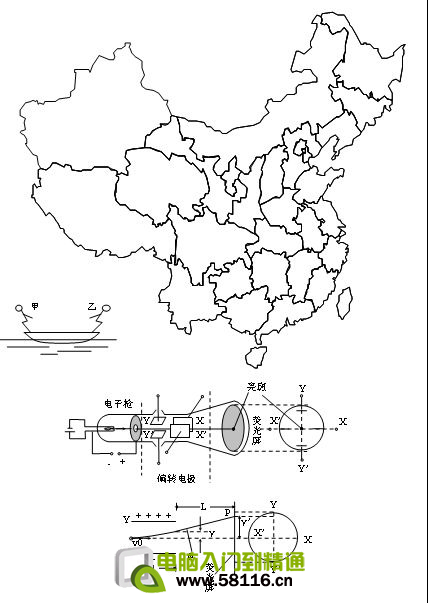

作者提示：只要您有足夠的耐心對曲線進行細致調整，就可以利用類似的方法完成任意圖形中不規則區域的繪制與填充，您甚至可以利用這樣的方法繪制出一幅漂亮的中華人民共和國政區圖或地形圖。下圖中的祖國地圖輪廓和幾幅物理圖形就是筆者的兩位朋友利用WPS文字的繪圖工具繪制的。
