主機外連線

　　主機外的連線雖然簡單，但我們要一一弄清楚哪個接口插什么配件、作用是什么。對于這些接口，最簡單的連接方法就是對準針腳，向接口方向平直地插進去并固定好。

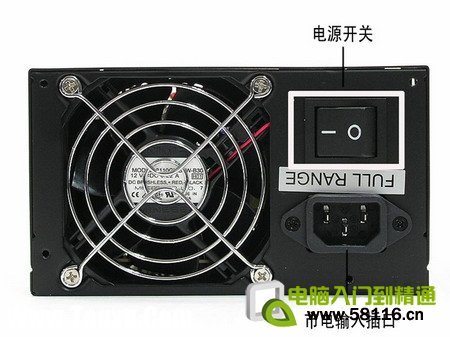

　　電源接口（黑色）：負責給整個主機電源供電，有的電源提供了開關，筆者建議在不使用電腦的時候關閉這個電源開關（圖1）。

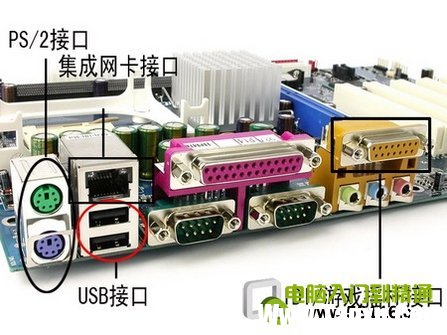

　　PS/2接口（藍綠色）：PS/2接口有二組，分別為下方（靠主板PCB方向）紫色的鍵盤接口和上方綠色的鼠標接口（圖2），兩組接口不能插反，否則將找不到相應硬件；在使用中也不能進行熱拔插，否則會損壞相關芯片或電路。


　　USB接口（黑色）：接口外形呈扁平狀，是家用電腦外部接口中唯一支持熱拔插的接口，可連接所有采用USB接口的外設，具有防呆設計，反向?qū)⒉荒懿迦搿?br />

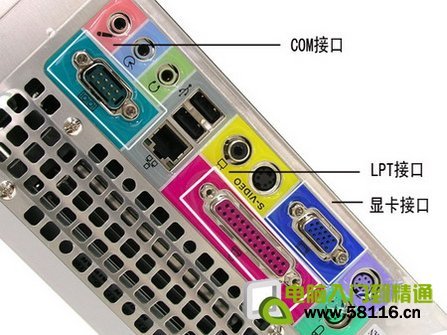

　　LPT接口（朱紅色）：該接口為針角最多的接口，共25針?？捎脕?lái)連接打印機，在連接好后應扭緊接口兩邊的旋轉螺絲（其他類似配件設備的固定方法相同）。

　　COM接口（深藍色）：平均分布于并行接口下方，該接口有9個針腳，也稱之為串口1和串口2?？蛇B接游戲手柄或手寫板等配件。

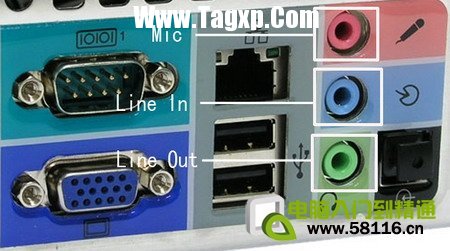

　　Line Out接口（淡綠色）：靠近COM接口，通過音頻線用來連接音箱的Line接口，輸出經過電腦處理的各種音頻信號(圖3)。



　　Line in接口（淡藍色）：位于Line Out和Mic中間的那個接口，意為音頻輸入接口，需和其他音頻專業設備相連，家庭用戶一般閑置無用。

　　Mic接口（粉紅色）：粉紅色是MM喜歡的顏色，而聊天也是MM喜歡的。MIC接口可讓二者兼得。MIC接口與麥克風連接，用于聊天或者錄音。

　　顯卡接口（藍色）：藍色的15針D-Sub接口是一種模擬信號輸出接口（圖4），用來雙向傳輸視頻信號到顯示器。該接口用來連接顯示器上的15針視頻線，需插穩并擰好兩端的固定螺絲，以讓插針與接口保持良好接觸。

　　MIDI/游戲接口（黃色）：該接口和顯卡接口一樣有15個針腳，可連接游戲搖桿、方向盤、二合一的雙人游戲手柄以及專業的MIDI鍵盤和電子琴。

　　網卡接口：該接口一般位于網卡的擋板上（目前很多主板都集成了網卡，網卡接口常位于USB接口上端）。將網線的水晶頭插入，正常情況下網卡上紅色的鏈路燈會亮起，傳輸數據時則亮起綠色的數據燈。

主機內連線

　　主機內的連線有簡單的也有復雜的，但無論簡單還是復雜，我們DIYer都要攻克這些困難，這樣才能真正地組裝起一臺可以流暢運行的電腦。

1．電源連線

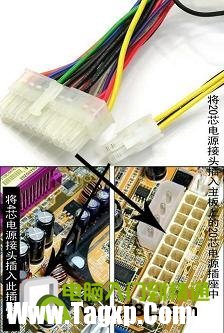

　　20芯電源連線：主板就是靠它供電的。先用力捏住電源接頭上的塑料卡子，然后將電源接口平直地插入主板CPU插座旁邊的20芯電源插座（圖5）。注意卡子與卡座在同一方向上。



　　CPU電源連線：由于P4級別的CPU耗電量巨大，系統還需要單獨為CPU供電，因此在CPU的附近提供了一個4芯的電源插座，連接時將電源輸出端一個正方形的四芯電源插頭對準卡座插入。

　　4芯電源連線：4芯電源插頭除連接普通的IDE設備外，還可給另購的機箱風扇或顯卡供電，連接時常需要轉接，只需將輸出端的公頭插入連接端的母頭就行了。

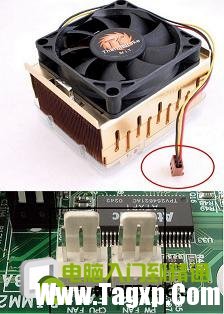

　　CPU風扇連線：為CPU加裝了散熱器后，將散熱器的電源輸入端（深紅色）插入主板上CPU附近的;CPU FAN”上（圖6）。

　　顯卡風扇連線：顯卡散熱風扇的接頭多為三針（主板提供）或二針（顯卡提供）。因此，倘若我們購買的是需要三針電源接口的散熱風扇，就要在主板CPU插座附近找到這樣的深紅色插座（SYS FAN），然后按兩邊的凸起找準方向插入。而二芯風扇都直接插在了顯卡的供電接口上。

2．設備連線

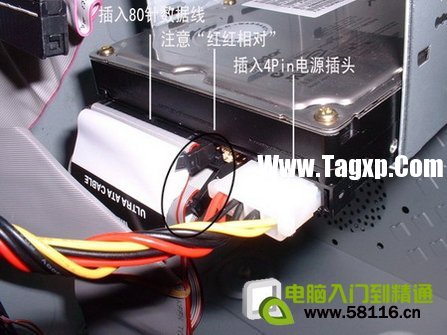

　　IDE設備連線：IDE 設備包括光驅、硬盤等。在主板上一般都標有IDE1、IDE2（圖7），可以通過主板連接兩組IDE設備，通常情況下我們將硬盤連接在IDE1上、光驅連 接在IED2上。該類型設備正常工作都需要兩類連線：一為80針的數據線（光驅可為40針），二為4芯電源線。連接時，先將數據線藍色插頭一端插入主板上 的IDE接口，再將另一端插入硬盤或光驅接口；然后把電源線接頭插在IDE設備的電源接口上（圖8）。由于數據線及電源線都具有防插反設計，插接時不要強 行插入，如不能插入就換一個方向試試。

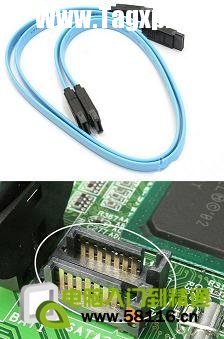

SATA接口連線：目前SATA硬盤已經大量使用，支持SATA硬盤的主板上標有SATA1、SATA2等的就是SATA硬盤的數據線接口，通過扁平的SATA數據線（一般為紅色）就可與SATA硬盤連接（圖9）。




3．機箱面板及其他連線

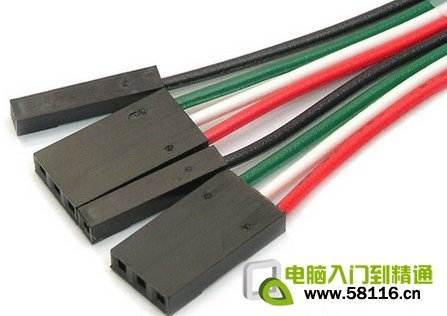

　　前置USB連線：機箱面板上大都提供了兩個前置的USB接口。而USB連線正起到連接前置USB接口和主板的作用。每組USB連線大多合并在一個插頭內（圖10），再找到主板上標注USB1234的接口，依照主板說明書上要求的順序插入。

開機信號線：從機箱面板中的一組連線中找到開機信號線。開機信號線由白色和朱紅色的標注有;Power SW”的兩針接頭組成，這組線連接的是開機按鈕（圖11）。我們只需將這個接頭插入主板機箱面板插線區中標注有;PWR”字符的金屬針上即可開機。
