一般而言，目前一臺機箱上都會配備PowerSW開關、PowerLED燈、HDDLED燈、RESETSW開關、USB以及HDAUDIO高清音頻。

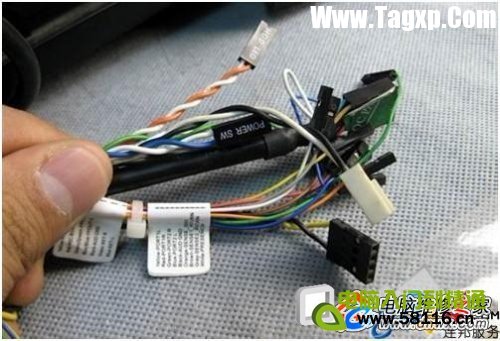

機箱中常見的接線

　　論重要性，PowerSW開關和RESETSW開關無疑是最重要的，負責的是電腦的開關和重啟；如果接錯了，可以能導致燒壞電腦板，但，如果您想從機箱的前置I/O面板上享用到USB接口以及耳機的話，正確連接USB以及HDAUDIO也是必須的。

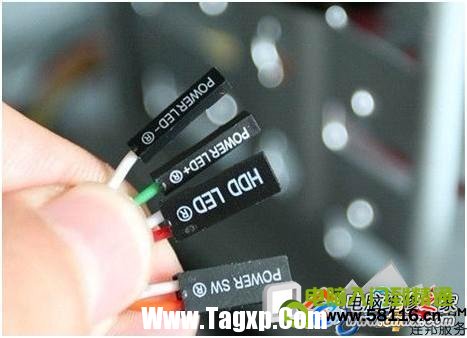

開關LED燈、硬盤燈以及開關鍵

　　機箱上幾乎所有的接線都會有表明各自身份的英文或者英文字母縮寫進行標注，但是怎么識別這些標注，這是我們要解決的第一個問題。下面我們來一個一個的認識（每張圖片下方是相關介紹）！

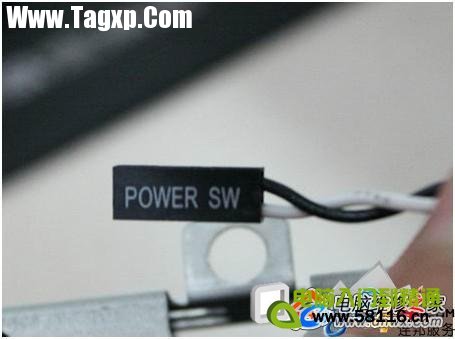

　　電源開關：POWERSW

　　英文全稱：PowerSwicth

　　可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等

　　功能定義：機箱前面的開機按鈕

　　復位/重啟開關：RESETSW

　　英文全稱：ResetSwicth

　　可能用名：RESET、ResetSwicth、ResetSetup、RST等

　　功能定義：機箱前面的復位按鈕

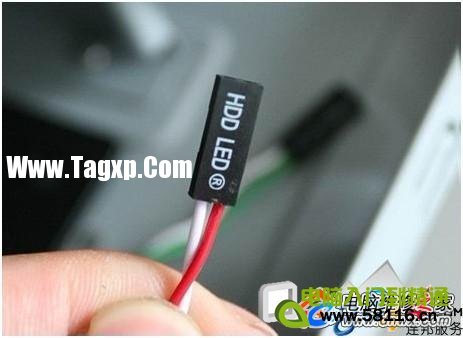

　　硬盤狀態指示燈：HDDLED

　　英文全稱：Harddiskdrivelightemittingdiode

　　可能用名：HDLED

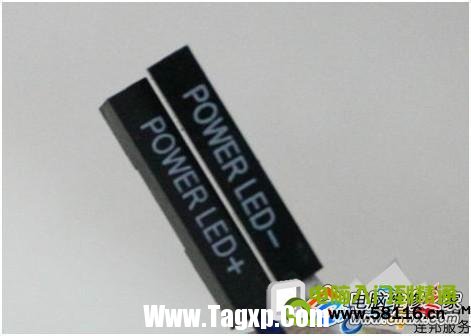

　　電源指示燈：+/-

　　可能用名：POWERLED、PLED、PWRLED、SYSLED等

　　報警器：SPEAKER

　　可能用名：SPK

　　功能定義：主板工作異常報警器

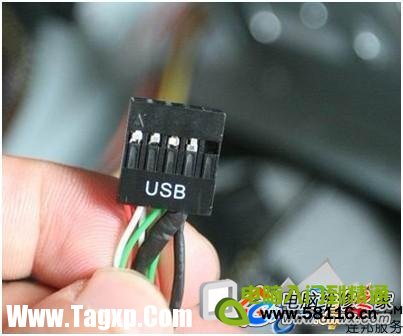

　　這個不用說，連接前置USB接口的，一般都是一個整體

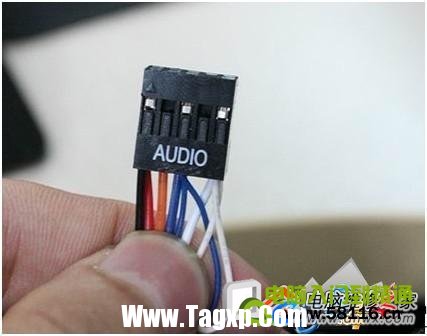

　　音頻連接線：AUDIO

　　可能用名：FPAUDIO

　　功能定義：機箱前置音頻

　　以上就是當前機箱中比較常見的幾種接線，還有一些不太常見的，實際上，機箱上的接線很容易就能分辨清楚，但是對于主板上的跳線，要想做到心中有數就有點困難了。

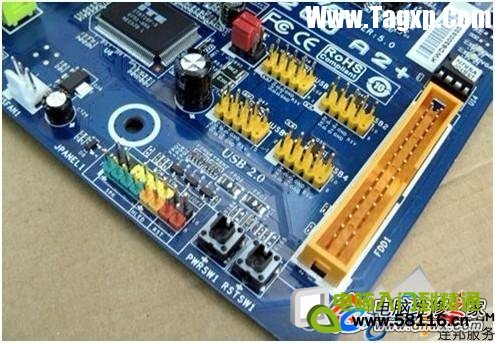

　　下面我們?cè)賮?lái)了解一下主板針腳。首先來看開關/重啟/LED燈針腳，這個針腳通常位于主板的右下角（主板裝入機箱）旁邊一般會有F_PANEL標示，主要負責Power開機、Reset重啟等重要功能，目前絕大部分主板都采用了9pin的方式。

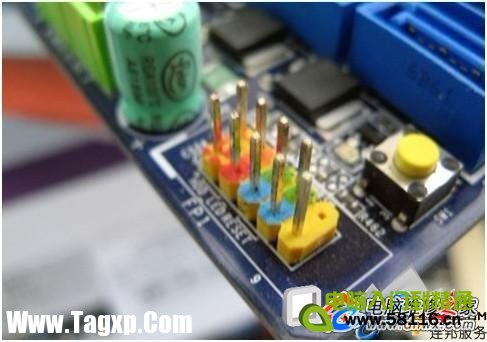

　　9pin

　　這款主板和上一張圖的主板一樣，都采用9Pin定義開關/復位/電源燈/硬燈9Pin的開關/復位/電源燈/硬盤燈跳線是目前最流行的一種方式，市場上70%以上的品牌都采用的是這種方式，慢慢的也就成了一種標準，特別是幾大代工廠為通路廠商推出的主板，采用這種方式的更是高達90%以上。

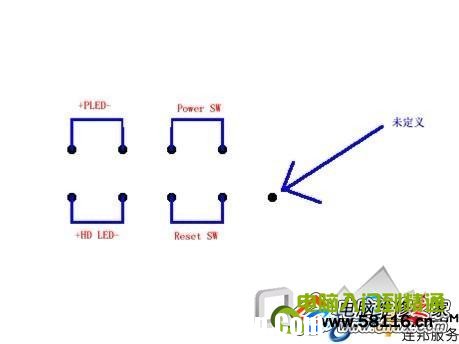

9針面板連接跳線示意圖

　　上圖是9Pin定義開關/復位/電源燈/硬盤燈的示意圖，在這里需要注意的是其中的第9Pin并沒有定義，所以插跳線的時候也不需要插這一根。連接的時候只需要按照上面的示意圖連接就可以，很簡單。其中，電源開關（PowerSW）和復位開關（都是不分正負極的），而兩個指示燈需要區分正負極，正極連在靠近第一針的方向也就是有印刷粗線的方向

　　一些一線廠商的開關/重啟/LED燈針腳并不全是9pin的形式，比如華碩主板，它的接線的規律一般和前我們講到的不太一樣，下面我們看接線：

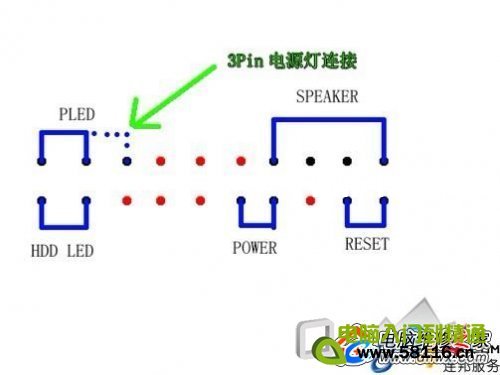

開關/重啟/LED燈針腳設置情況

　　上圖就是華碩主板這種接線的示意圖（紅色的點表示沒有插針），實際上很好記。這里要注意的是有些機箱的PLED是3Pin線的插頭，但是實際上上面只有兩根線，這里就需要連接到3Pin的PLED插針上，如上圖的虛線部分，就是專門連接3Pin的PLED插頭的。

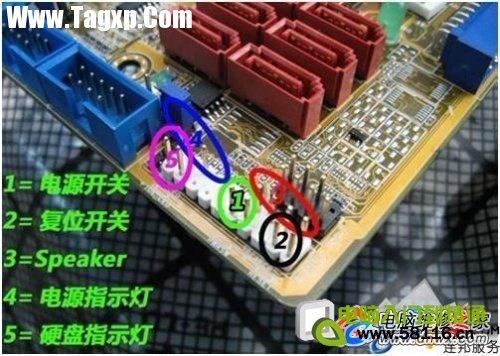

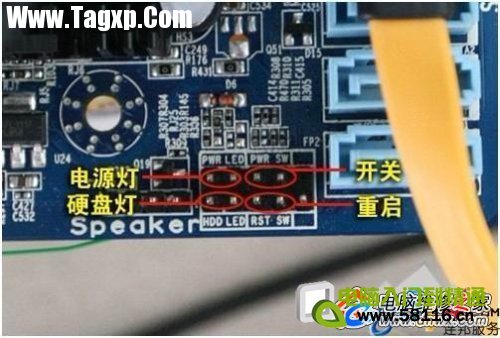

　　除了前面我們講到的，還有一些主板的接線規律并不太明顯，但是這些主板都在接線的旁邊很明顯的標識除了接線的方法（實際上絕大多數主板都有標識），并且在插針底座上用顏色加以區分，如下圖。大家遇到這樣主板的時候，就按照標識來插線就可以了。

其他無規律主板的接線方式

其他無規律主板的接線方式

　　前置USB與音頻的說明

　　機箱前置USB/音頻線如何與主板進行連接，對于一些新手有一定難度，要知道一旦接線出錯，輕則無法使用USB和音頻設備，重則燒毀USB設備或主板。

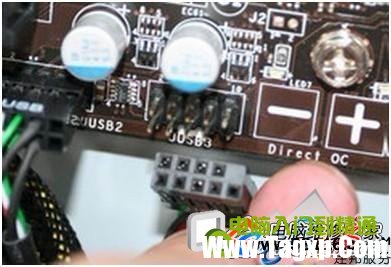

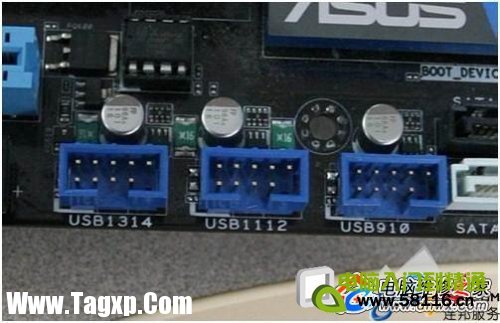

　　USB針腳的接線。一般都是整體的。如果是整體的比較容易，USB連接插座上共計10個針腳位，但是有一個是空余的。而機箱提供的插頭也是10個插孔，但是一個是堵死的，這種防呆式設計可以幫助用戶正確連接。

防呆式接口

　　下面著重說明下，前置USB各個接線的定義。紅線：電源正極（接線上的標識為：+5V或VCC）、白線：負電壓數據線（標識為：Data-或USBPort-）、綠線：正電壓數據線（標識為：Data+或USBPort+）、黑線：接地（標識為：GROUND）。

　　雖然目前各品牌主板上擴展的USB針腳定義各不相同，但不外乎以下幾大類型與接線方法：

　　第一類：8針型

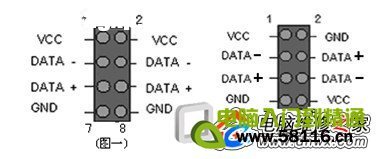

　　該類型的針腳是1999年以前生產的主板所用，不過目前少數P4級（低檔）主板也有采用這種類型的針腳。通常接線方法：將紅線插入U(xiǎn)SB針腳1與針腳2，余下接線按Data-、Data+、GROUND順序分別插入余下USB針腳（見圖一），第二種接線方式是與第一組接線正好相反（見圖二。
