核芯顯卡是新一代的智能圖形核心，它整合在智能處理器當中，依托處理器強大的運算能力和智能能效調節設計，在更低功耗下實現同樣出色的圖形處理性能和流暢的應用體驗。 AMD的帶核芯顯卡的處理器被AMD稱之為APU(加速處理器)，英特爾帶核芯顯卡的處理器也就是SNB平臺。

概述

　　什么是核芯顯卡?核芯顯卡是建立在和處理器同一內核芯片上的圖形處理單元。簡而言之，就是與處理器核心合并在一起的圖形處理器。與Nehalem處理器里同時封裝32nm處理核心加45nm圖形核心的設計不同，Sandy Bridge處理器上的32nm核芯顯卡和32nm處理器則采用了完全融合的方式：在同一塊晶圓中分別劃分出CPU和GPU區域，它們各自承擔著數據處理與圖形處理的任務。 這種整合設計大大縮減了處理核心、圖形核心、內存及內存控制器間的數據周轉時間，有效提升處理效能并大幅降低芯片組整體功耗，有助于縮小了核心組件的尺寸，為筆記本、一體機等產品的設計提供了更強的性能、更豐富的多媒體能力以及更寬廣的設計空間。

　　核芯顯卡還擁有獨立的能源管控單元，因此和處理核心一樣支持睿頻加速技術，可以獨立加速或降頻，并共享三級高速緩存，這不僅大大縮短了圖形處理的響應時間、大幅度提升渲染性能，而且完全的32+32的設計模式帶給我們更低的功耗。而且這樣下來以前存有的成本高、通信延遲高等弊端均得以解決。

　　需要注意的是，核芯顯卡和傳統意義上的集成顯卡并不相同。目前筆記本平臺采用的圖形解決方案主要有;獨立”和;集成”兩種，前者擁有單獨的圖形核心和獨立的顯存，能夠滿足復雜龐大的圖形處理需求，并提供高效的視頻編碼應用;集成顯卡則將圖形核心以單獨芯片的方式集成在主板上，并且動態共享部分系統內存作為顯存使用，因此能夠提供簡單的圖形處理能力，以及較為流暢的編碼應用。相對于前兩者，核芯顯卡則將圖形核心整合在處理器當中，進一步加強了圖形處理的效率，并把集成顯卡中的;處理器+南橋+北橋(圖形核心+內存控制+顯示輸出)”三芯片解決方案精簡為;處理器(處理核心+圖形核心+內存控制)+主板芯片(顯示輸出)”的雙芯片模式，有效降低了核心組件的整體功耗，更利于延長筆記本的續航時間。

發展概況

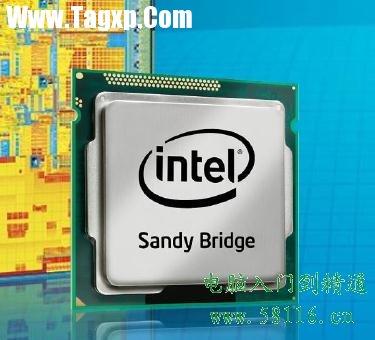

　　核芯顯卡伴隨著Intel新一代SandyBridge處理器來到我們身邊，發揮著日趨強大的圖形處理作用。

　　目前我們正在使用的智能處理器中，圖形核心采用了45nm制程工藝，處理核心則采用了32nm制程工藝，因此兩者僅是安置在同一基板上，并非真正意義上封裝在同一核心內。它可以完成高清視頻的流暢解碼播放，豐富了多媒體應用，因此被稱為高清顯卡。

　　但隨著技術的發展，在Intel下一代智能處理器SandyBridge中，圖形核心將采用先進的32nm制程工藝，真正與處理核心整合為一體，這就是核芯顯卡。它可提供高效的圖形處理性能，并支持顯卡切換、DX10、SM4.0、OpenGL2.0、以及全高清Full HD MPEG2/H.264/VC-1格式解碼等一系列優勢技術。

　　此外，Intel智能處理器獨有的Turbo Boost智能加速技術未來也將作用于核芯顯卡上，它不僅會改善處理器的運算性能，也會提供對內置圖形核心的動態超頻能力，因此新一代核芯顯卡的性能將會大幅提升，甚至可以滿足主流游戲的應用需求。
