豹圖CAD是一款看圖軟件，可以對本地中保存的CAD文件圖紙進行查看，在查看圖紙的過程中還可以進行畫直線、測量編輯、測量角度以及繪制弧線等操作，該軟件操作起來是很簡單的，提供的功能也很好操作，盡管你是新手小白，也可以輕松上手，比如當你想要在圖紙上繪制出一條弧線，那么可以通過多線段長度中的三點畫弧工具進行操作，只需要用鼠標在頁面上點擊三點即可完成，下方是關于如何使用豹圖CAD繪制弧線的具體操作方法，如果你需要的情況下可以看看方法教程，希望對大家有所幫助。

方法步驟

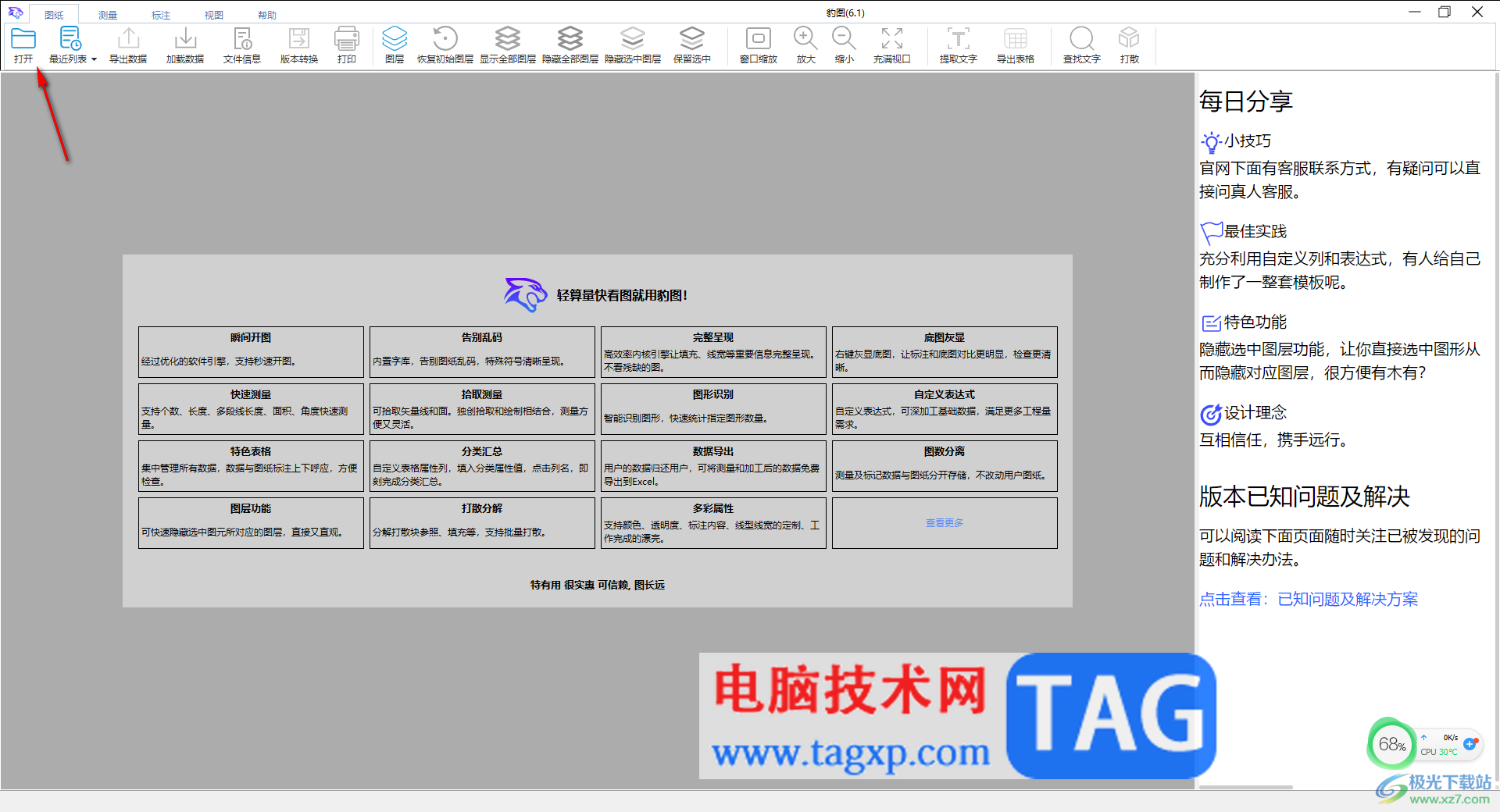

　　1.當我們將豹圖CAD點擊打開之后，我們可以將頁面左上角的【打開】選項進行點擊，將我們需要的CAD文件添加進來。

　　2.添加好文件之后，還需要將左下角的DIN AD Title Bolock選項按鈕進行點擊。

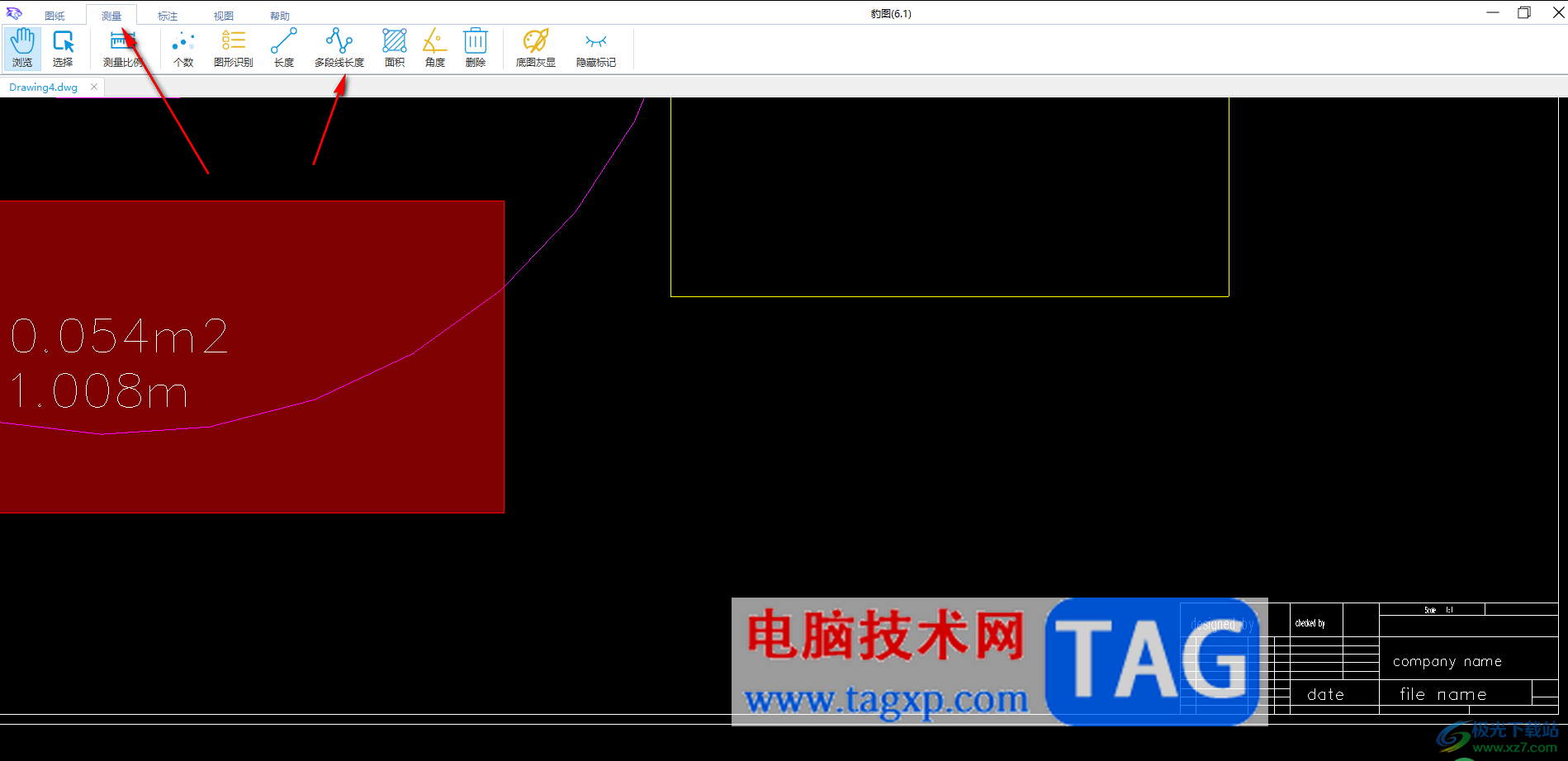

　　3.那么即可打開操作頁面，在頁面頂部的【測量】選項位置進行點擊，再點擊工具欄中的【多線段長度】選項。

　　4.這時，我們就可以在頁面左側的位置查看到一個多段線長度窗口，將該窗口中的【三點畫弧】選項進行勾選上。

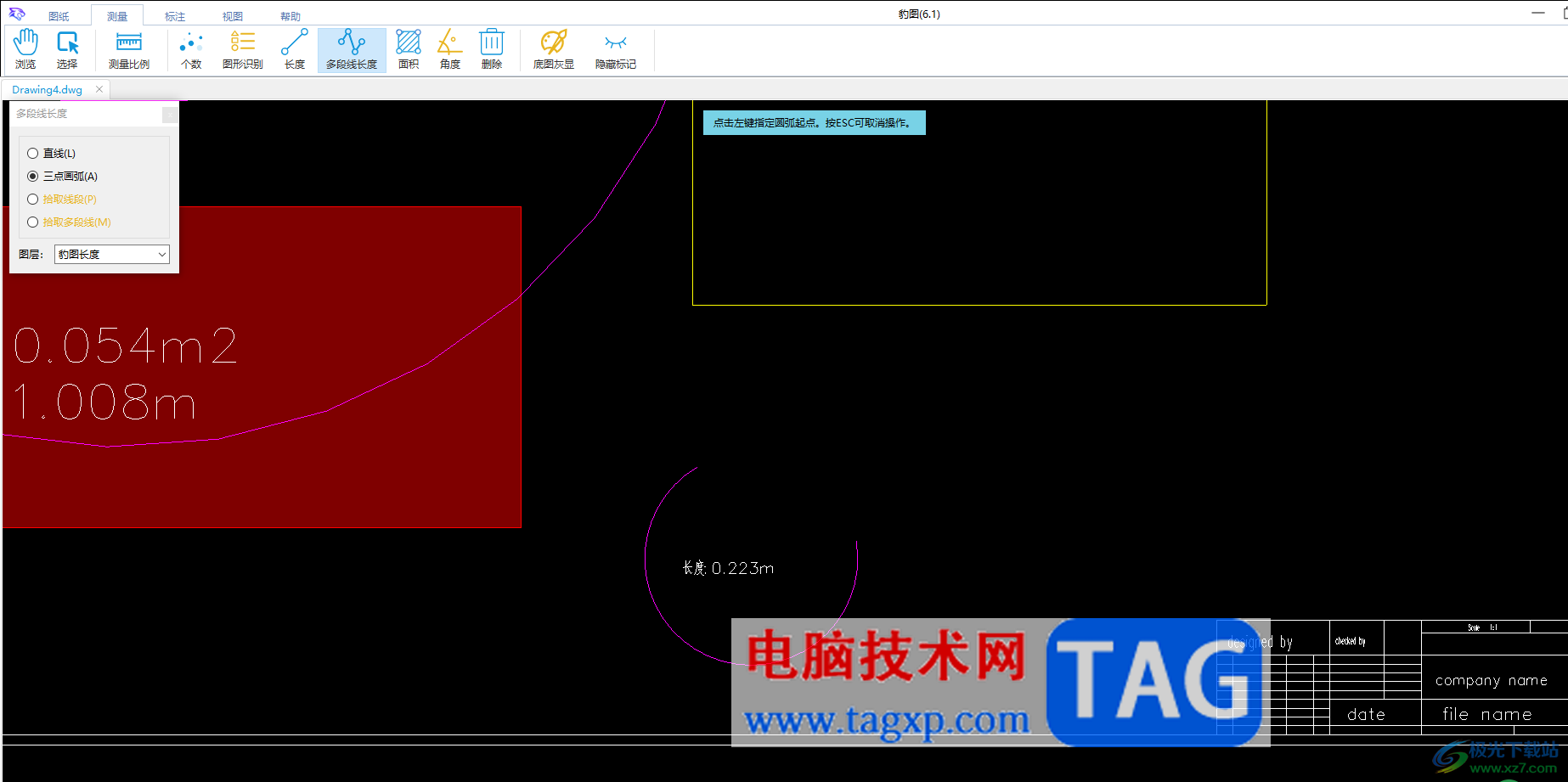

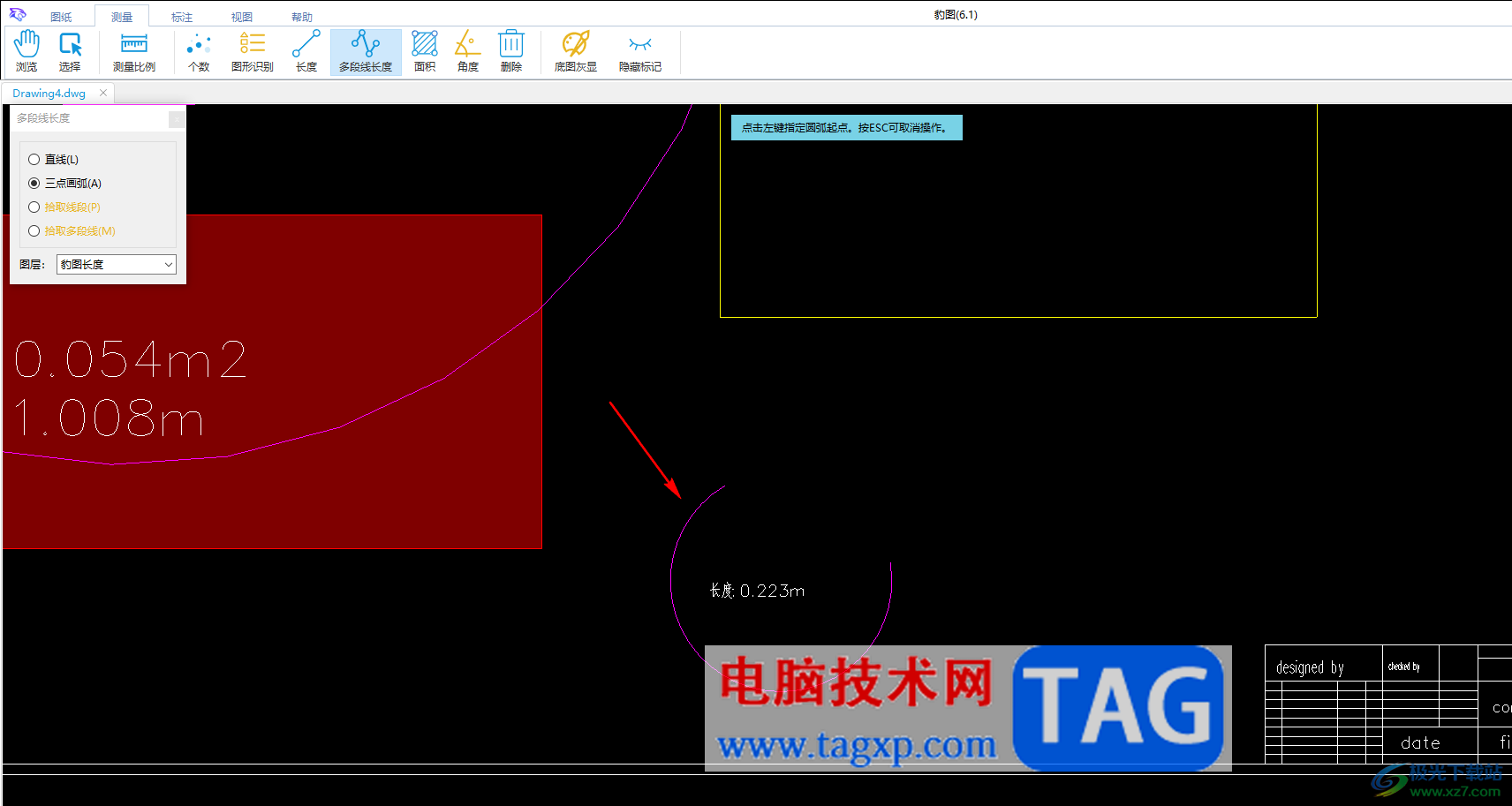

　　5.這時，我們就可以用鼠標左鍵在頁面上進行單擊一個起始點，之后移動鼠標再點擊一個點，就會出現一個弧度，按照自己的需求再點擊點擊第三個任意點，之后按下右鍵即可完成。

　　以上就是關于如何使用豹圖CAD進行繪制弧線的具體操作方法，你可以通過豹圖CAD進行繪制直線，也可以繪制弧線，而繪制弧線的話可以通過鼠標點擊頁面任意三個點就可以完成一個弧線，并且還會測量該弧線的長度，感興趣的話可以操作試試。
