一些朋友還不太了解Matlab繪制子圖subplot使用操作，而小編今天就分享了Matlab繪制子圖subplot使用操作內容，感興趣的朋友一起來學習一下吧！

　　情況1：子象限中的子圖

　　subplot的功能：

　　子圖將當前數字劃分為按行編號的矩形窗格。 每個窗格都包含一個軸對象，您可以使用軸屬性來操作它們。 隨后的圖被輸出到當前窗格。

　　h =subplot(m，n，p)

　　m 代表行

　　n 代表列

　　p 代表的這個圖形畫在第幾行、第幾列。

　　subplot的使用方法：

　　h =subplot(m，n，p)

　　將數字窗口分成m×n的網格，

　　并在當前圖的第p個位置創建一個軸對象，并返回軸句柄。

　　坐標軸沿著圖形窗口的第一行，然后是第二行等。

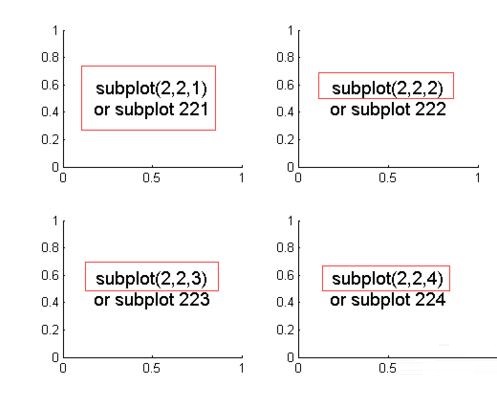

　　例如 subplot(2,2,1)

　　表示一個2行2列的畫布上，你用第一行第一列畫圖。

　　例如：復制一下程序到Matlab窗口

　　figure

　　t=0:0.001:1;

　　y1=sin(10*t);

　　y2=sin(15*t);

　　y3=sin(20*t);

　　y4=sin(25*t);

　　subplot(2,2,1)

　　plot(t,y1,'--r*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,1)'},...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,2)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,2)'},...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,3)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,3)'},...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,4)

　　plot(t,y2,'--r*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,4)'},...

　　'FontSize',14,'HorizontalAlignment','center')

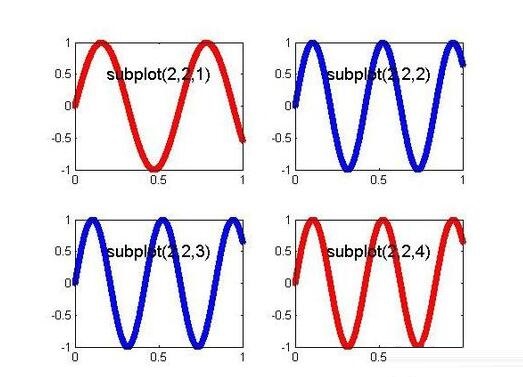

　　程序編譯結果如圖所示

　　情況2：不對稱的子圖

　　以下組合產生子圖的不對稱排列。如圖所示

　　subplot(2,2,[1 3])

　　text(.5,.5,'subplot(2,2,[1 3])',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,2)

　　text(.5,.5,'subplot(2,2,2)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,4)

　　text(.5,.5,'subplot(2,2,4)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　程序編譯結果如圖所示

　　例如：復制一下程序到Matlab窗口

　　figure

　　t=0:0.001:1;

　　y1=sin(10*t);

　　y2=sin(15*t);

　　y3=sin(20*t);

　　y4=sin(25*t);

　　subplot(2,2,[1 3])

　　plot(t,y1,'--r*','linewidth',2,'markersize',5)

　　subplot(2,2,2)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　subplot(2,2,4)

　　plot(t,y2,'--r*','linewidth',2,'markersize',5)

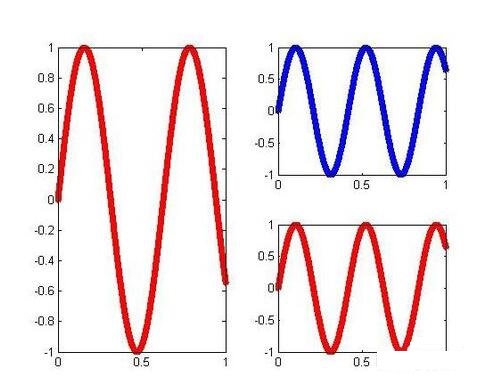

　　程序編譯結果如圖所示

　　以下組合產生子圖的不對稱排列。如圖所示

　　subplot(2,2,1:2)

　　text(.5,.5,'subplot(2,2,1:2)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,3)

　　text(.5,.5,'subplot(2,2,3)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,4)

　　text(.5,.5,'subplot(2,2,4)',...

　　'FontSize',14,'HorizontalAlignment','center')

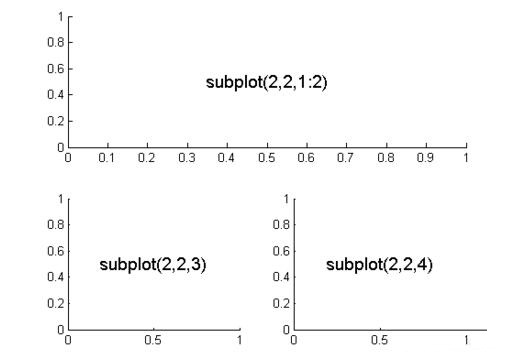

　　程序編譯結果如圖所示

　　例如：復制一下程序到matlab窗口

　　figure

　　t=0:0.001:1;

　　y1=sin(10*t);

　　y2=sin(15*t);

　　y3=sin(20*t);

　　y4=sin(25*t);

　　subplot(2,2,[1 2])

　　plot(t,y1,'--r*','linewidth',2,'markersize',5)

　　subplot(2,2,3)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　subplot(2,2,4)

　　plot(t,y2,'--r*','linewidth',2,'markersize',5)

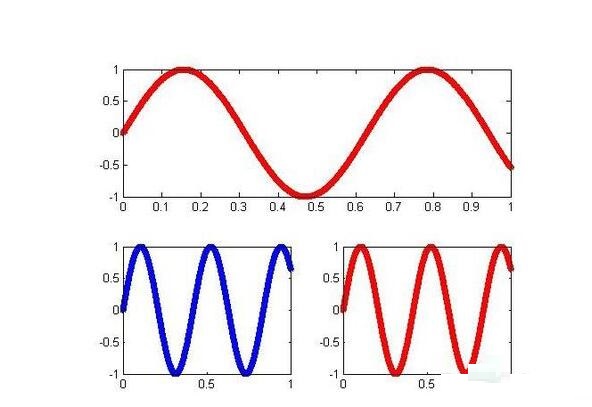

　　程序編譯結果如圖所示

　　上面就是小編為大家講解的Matlab繪制子圖subplot使用操作內容，一起來學習學習吧。相信是可以幫助到一些新用戶的。
