Solidworks如何將三維圖轉為二維圖輸出？下面的這篇文章就是為大家講解Solidworks將三維圖轉為二維圖輸出的操作流程，有需要學習的小伙伴就趕緊和小編一起來學習一下吧。

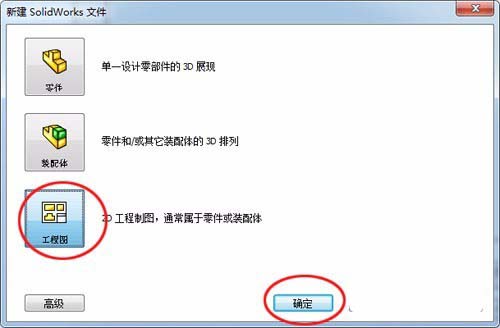

　　打開Solidworks軟件，單擊菜單中“文件”—“新建”，彈出對話框如下圖，選擇“工程圖”，然后單擊確定

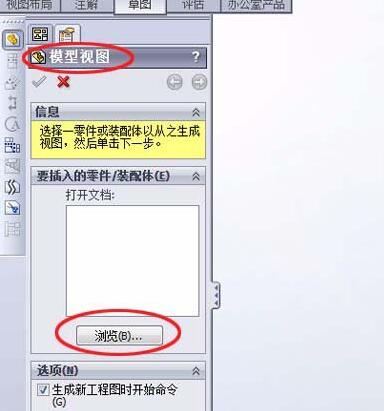

　　在左邊的“模型視圖”屬性管理框中單擊“瀏覽”按鈕，選擇以畫好的三維模型，這兒以螺栓為例。

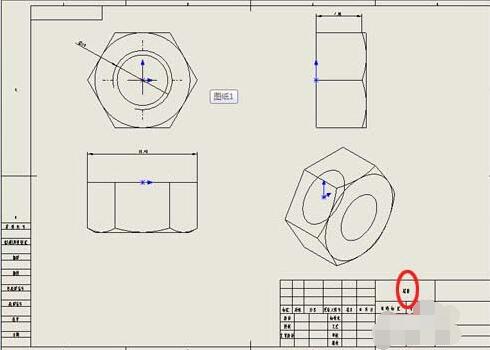

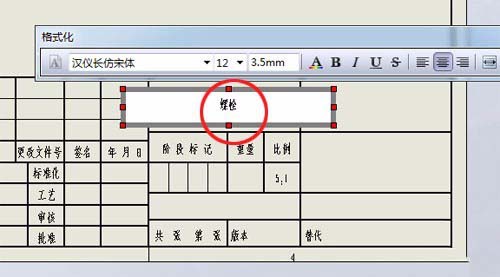

　　將螺栓三維模型按主視圖、俯視圖、左視圖和三維示意圖的順序依次放置在圖紙中，在工具欄中選擇“智能尺寸”按鈕，依次在三視圖中標注螺栓尺寸，在右下角標題欄中添加元件名稱(如螺栓)等元件信息，如圖

　　至此就將一個三維模型轉換成二維圖紙形式，方便元件的加工和安裝。

　　學完本文Solidworks將三維圖轉為二維圖輸出的操作流程，是不是覺得以后操作起來會更容易一點呢？
