如何使用UG NX12.0將尺寸標注的數字更改為文本呢?那么小編就和各位朋友一起分享關于UG NX12.0將尺寸標注的數字更改為文本的方法，還不太清楚的朋友可以來看看哦，希望可以幫助大家更好的了解UG NX12.0這款軟件。

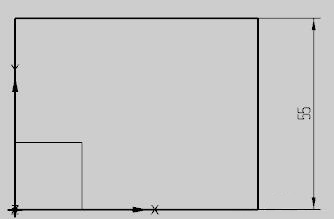

　　在UG NX12.0制圖模塊有下圖所示的圖紙，雙擊尺寸55進入“線性尺寸”對話框。

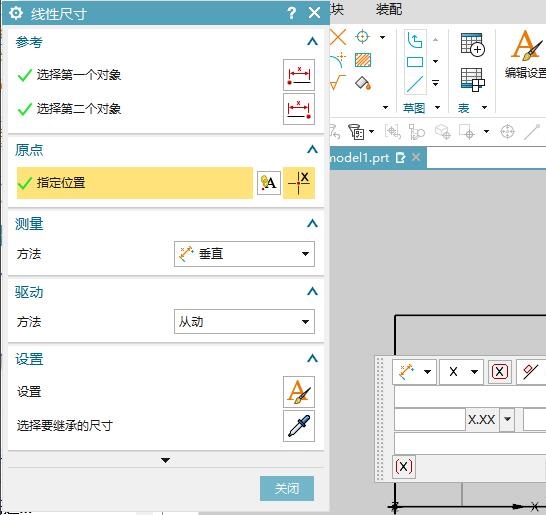

　　打開的對話框如下圖所示。

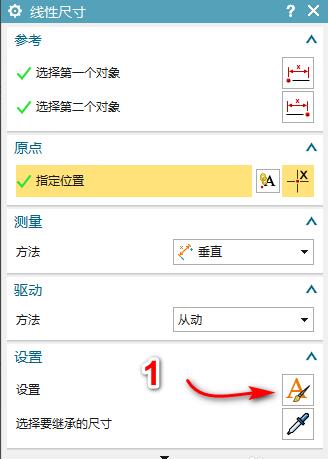

　　點擊如下圖“1”位置的工具按鈕。

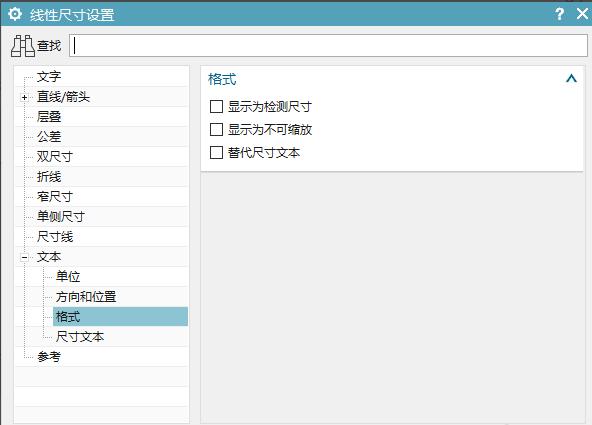

　　打開“線性尺寸設置”對話框，如下圖所示。

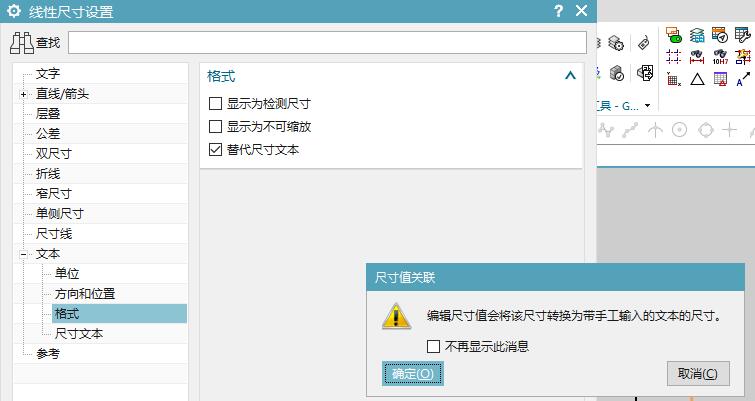

　　點擊“文本”/“格式”/勾選“替代尺寸文本”，跳出如下圖對話框，點擊“確定”。

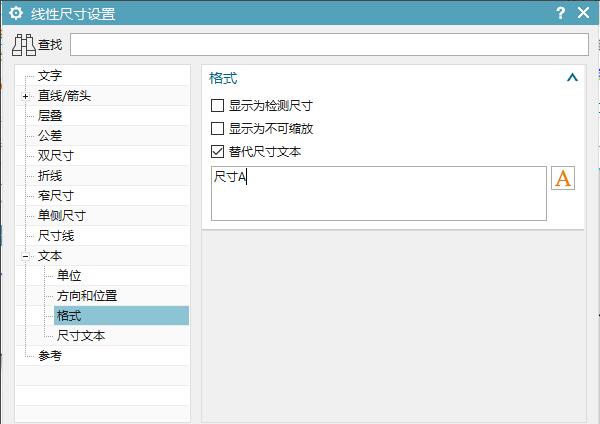

　　輸入文字“尺寸A”

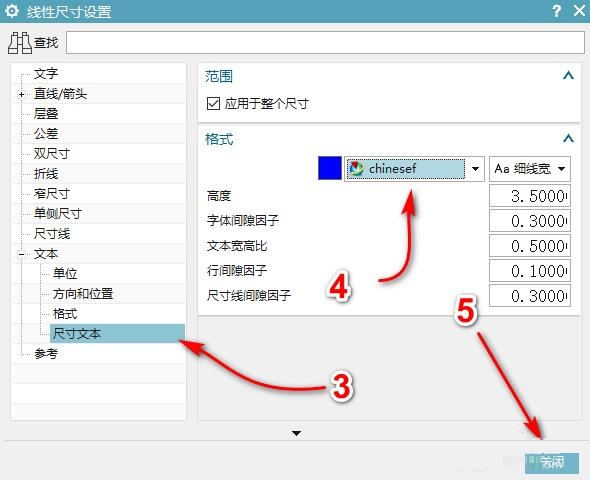

　　如下圖“3”位置點擊“尺寸文本”，如下圖“4”位置選擇一個中文字體，最后點擊“關閉”。

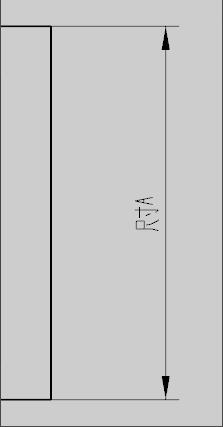

　　最終效果如下圖所示。

　　以上就是小編分享的UG NX12.0將尺寸標注的數字更改為文本的方法，有需要的朋友可以來看看這篇文章哦。
