熟悉UG10.0軟件嗎？入手時曉得導出CAD圖紙的方法嗎？今天小編就分享了UG10.0導出CAD圖紙的操作流程，有需要的朋友一起來看看吧!

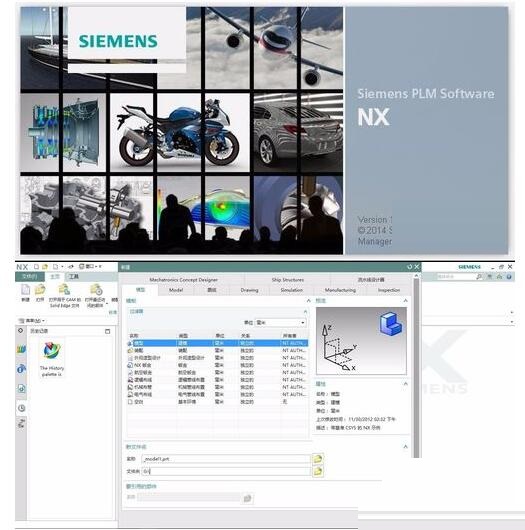

　　打開UG10.0軟件。打開文件文件后點擊新建圖標，新建一個模型文件，命名為_model1.prt，點擊OK。

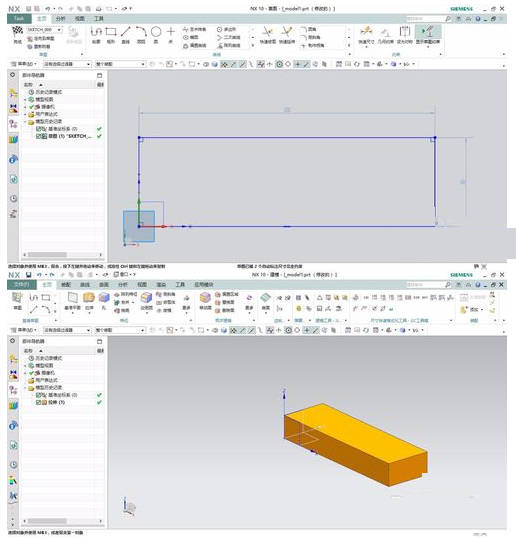

　　建立一個模型作為例子。比如在XY平面繪制一個矩形平面，然后進行拉伸。(如果有現成的模型文件可以跳到第四步)

　　在矩形的上表面繪制一個圓，再進行拉伸成一個圓柱。如下圖所示。

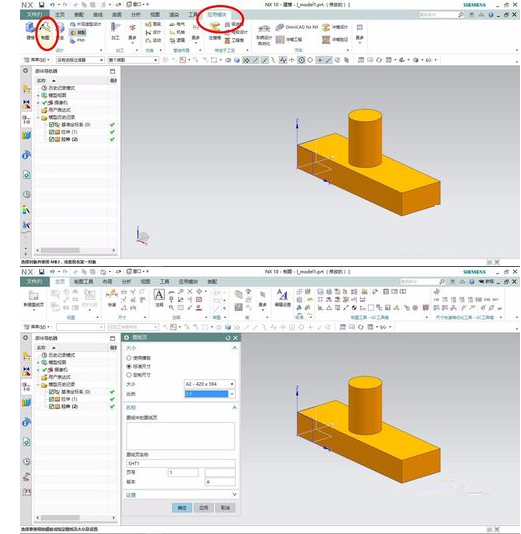

　　繪制完模型后，點擊應用模塊中的制圖，然后新建一個圖紙頁，設置圖紙的大小和比例大小。

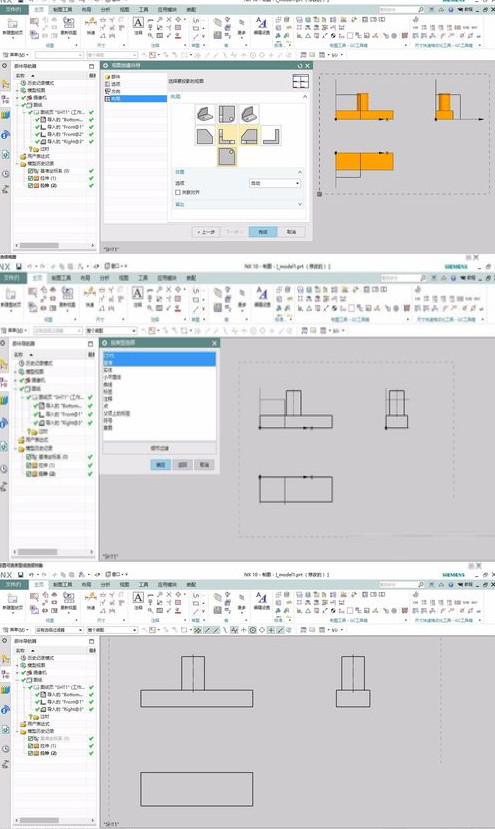

　　在自動彈出的視圖創建向?qū)е?，可以選擇前視圖、右視圖、俯視圖。可以把基準隱藏(快捷鍵ctrl+B選擇過濾類型。)(我們可發現這樣并不是真正的CAD圖，而且還有遺漏)

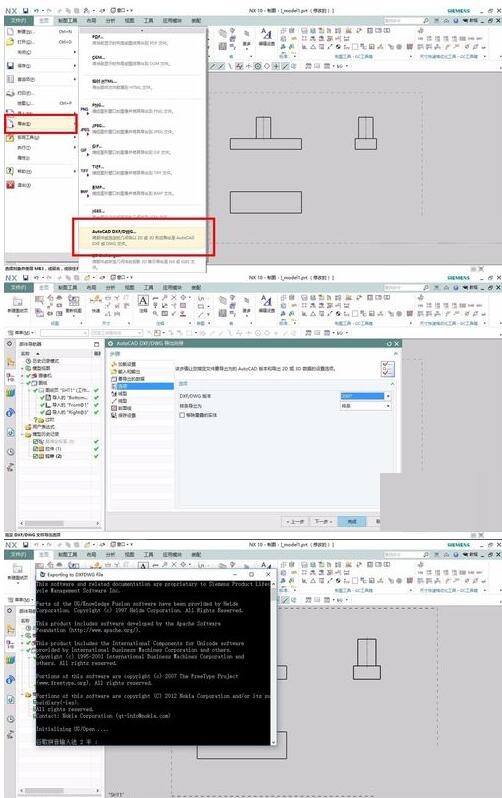

　　導出為CAD，文件--導出--autocad，在導出向?qū)е校梢赃x擇CAD2007版本的，需等待幾秒鐘即可。

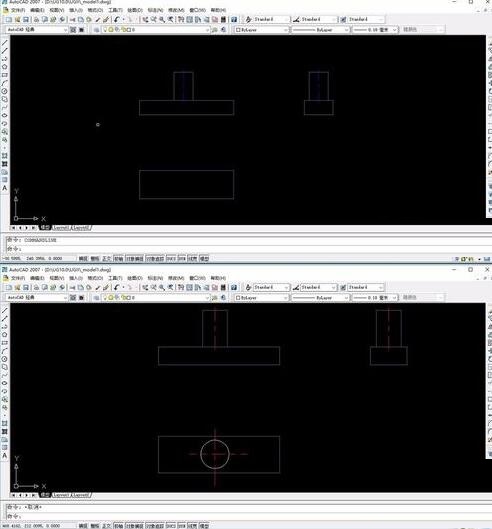

　　然后打開CAD，以cad2007版本為例打開。然后修改一下，調整一樓的圓，改變其顏色等。

　　上面就是小編為大家?guī)?lái)的UG10.0導出CAD圖紙的操作流程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
