提到Eplan這款軟件，相信有的伙伴們還不太熟悉。今天小編就普及一下Eplan插入接觸器線圈和觸點映像的詳細步驟，下面就一起來看一看吧，去了解了解，相信可以幫助到大家的。

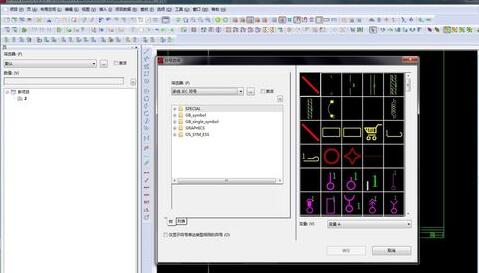

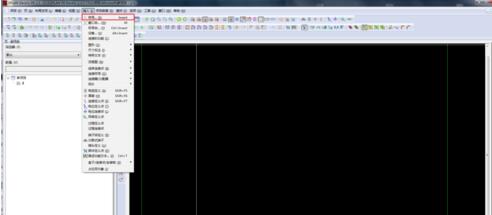

　　首先選擇插入符號菜單項。打開符號選擇對話框。

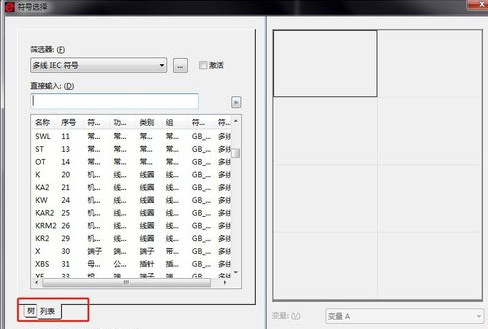

　　選擇符號選擇對話框中的列表選項卡。若還未執行，請激活篩選器多線IEC符號。

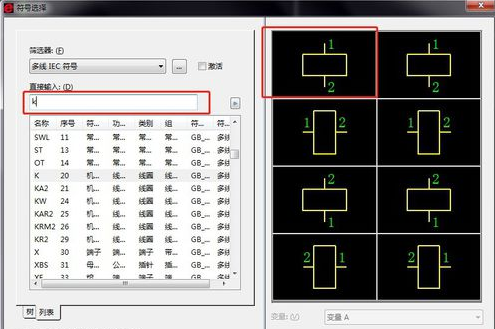

　　在直接輸入文本中輸入K，在此列表中選擇K線圈，并單擊【確定】。符號附在鼠標指針上，并可定位在圖形編輯器里。

　　將此線圈定位在原理圖里，并用鼠標左鍵單擊。打開屬性(組件符號)：常規設備對話框。在屬性對話框中切換到線圈選項卡。請?jiān)陲@示設備標識文本框中輸-K1，導入預定義的連接點代號A1¶A2，單擊[確定]。然后選擇彈出菜單》取消操作，結束操作。

　　使用與原理圖第一頁主回路常開觸點相同的線圈的顯示設備標識，Eplan會自動生成一個觸點映像。此觸點映像包括連接點代號、符號和線圈關聯參考觸點的原理圖位置，并顯示在線圈下方。
