還不會在UG圖紙上標注尺寸公差嗎?那么今天小編就和大家一起分享UG標注尺寸公差的操作方法，還不會的朋友可以來看看本篇教程哦，希望通過本篇教程的學習，可以幫助到大家。

　　一、建模公差。

　　在建模過程中設定這一參數影響到模型的精細及布爾運算的結果(有時進行面爾運算時出錯就要考慮下是不是公差的問題了)。在導入不同格式的圖檔時要根據需要設定合適的公差，這樣導入的圖檔才不會在之后的建模過程中產生錯誤。

　　二、工程制圖公差。

　　1、在軟件的首選項中進入制圖首選項，這里是為整個圖紙的各種元素進行設置的菜單選項。公差選項也在其中。

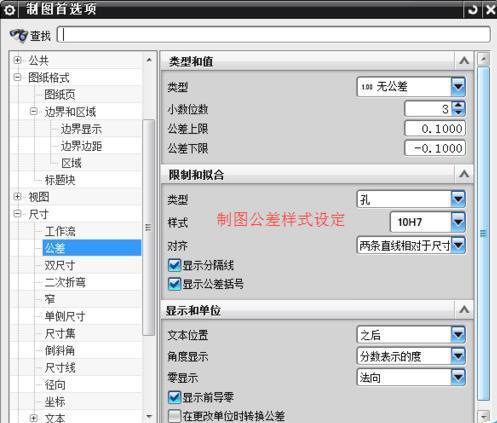

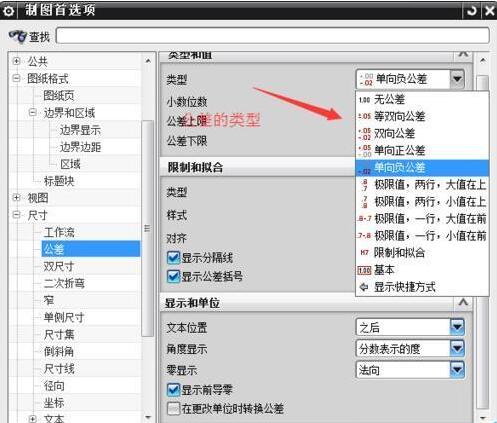

　　2、公差選項的設定。在這里面設定的公差是為全局公差，所以大家設定時要選制圖中最多用到的樣式。

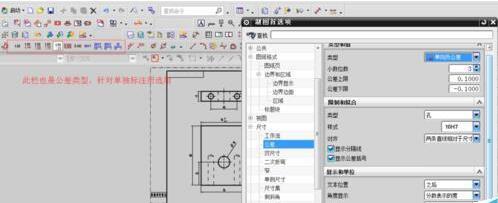

　　3、單獨公差的設定。當制圖中有公差與全局公差不一時，可以從工具條中直接選用各種樣式的公差來使用。

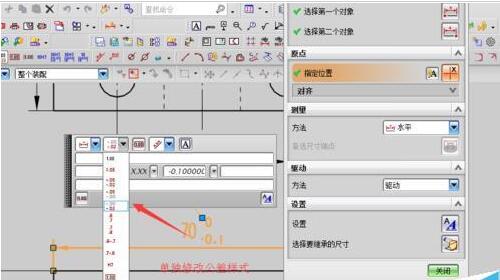

　　4、添加公差的方法。當標注尺寸完成后想要在原標注上加上公差可以雙擊該標注，在出現的屬性欄內進行修改。

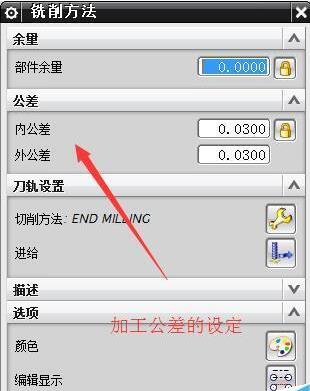

　　5、加工公差。這公差的設定會在每一個加工方法中出現，設定公差的大小相當于加工的精細程度。一般粗加工0.05 精加工是0.01或者更小 特別是曲面加工的時候 公差一定要改到0.01以下。但這數值是不確定的，要根據機床自身的情況而設定。

　　以上就是小編分享的UG標注尺寸公差的操作方法，還不會的伙伴可以看看這篇文章哦。
