相信對于很多新手伙伴來說，還不是很熟悉UG10.0軟件中的通過曲線組命令，那么話說UG10.0通過曲線組命令如何使用呢？詳細內容如下講解。

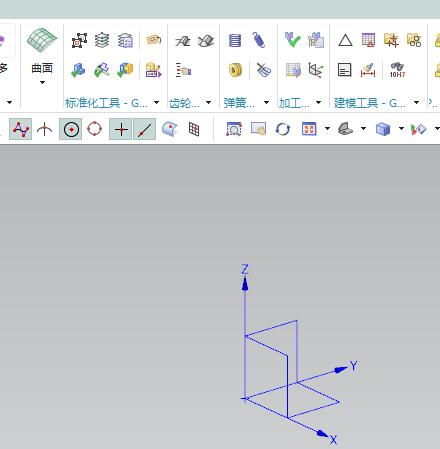

　　打開UG10.0軟件，新建一空白的模型文件，另存為：UG10.0通過曲線組命令如何使用

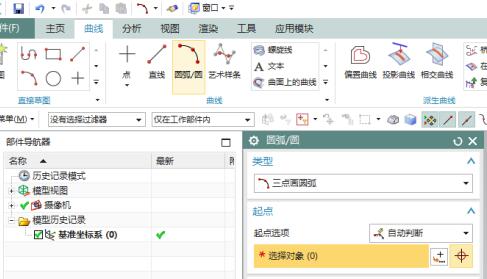

　　執行【曲線——圓弧/圓】，激活“圓弧/圓”命令，

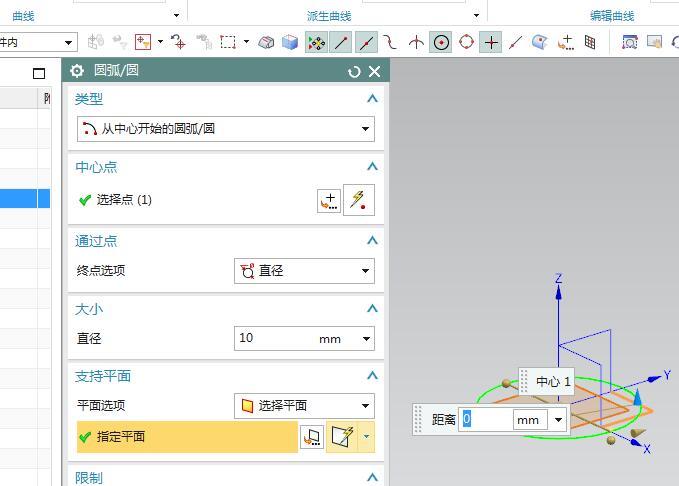

　　類型設為“從中心開始的圓弧/圓”，指定點：坐標原點，通過點：直徑，大小10，指定平面：XY平面，限制：0度開始，360度結束，點擊應用。

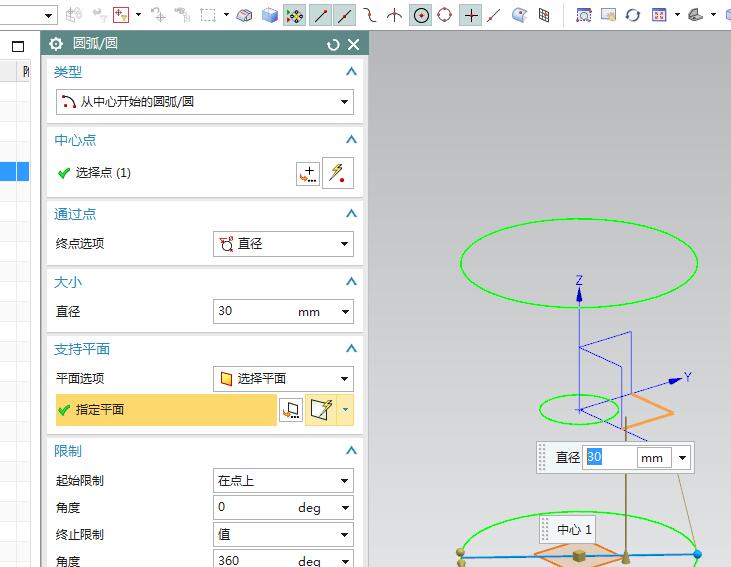

　　用同樣方法再畫兩個圓，直徑30，選中XY平面，分別向上移動30和向下移動30，點擊確定。

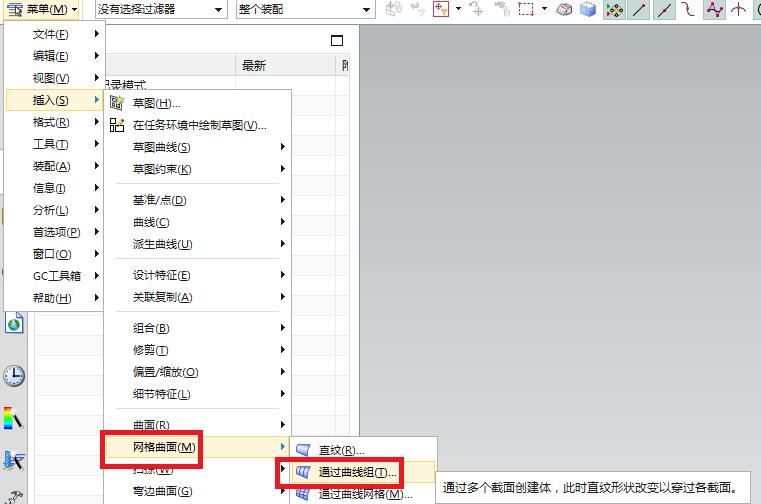

　　執行【菜單——插入——網格曲面——通過曲線組】，激活“通過曲線組”命令。

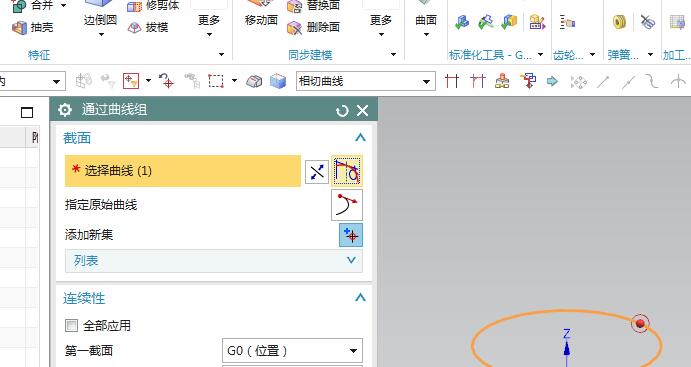

　　在軟件彈出“通過曲線組”對話框之后，截面選擇最上面的圓，

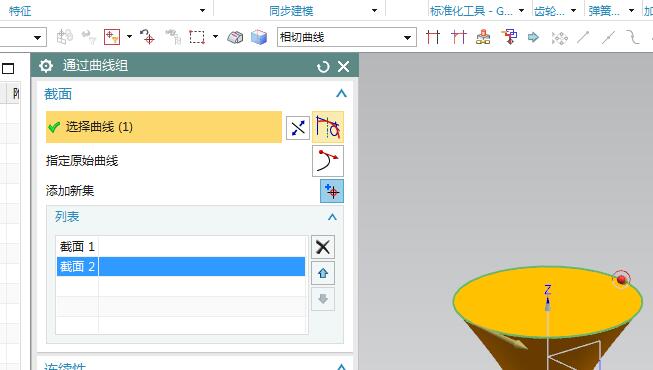

　　添加新集，選擇中間的圓，注意方向

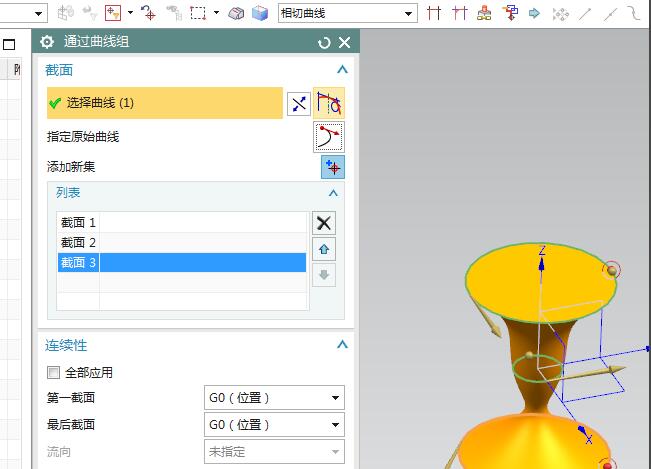

　　繼續添加新集，選擇最下面的圓，

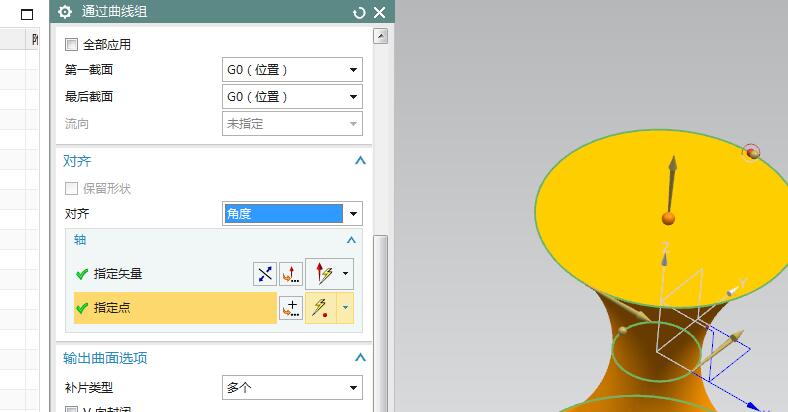

　　對齊一欄中選擇“角度”，指定矢量Z軸，指定點：最上面圓心點，點擊確定。

　　至此，這個通過曲線組命令就應用完成了，得到的實體就如簡介中的圖片所示的那樣。

　　上文就講解了UG10.0通過曲線組命令使用操作過程，希望有需要的朋友都來學習哦。
