Creo怎么獲取圓錐曲面?下面是小編介紹Creo點云擬合圓錐曲面的操作過程，有需要的小伙伴一起來下文看看吧，希望可以幫助到大家!

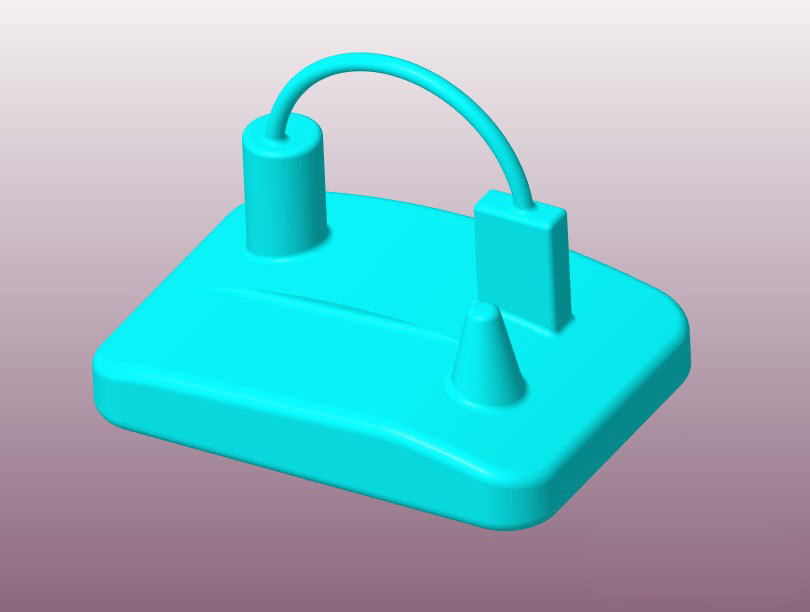

1、打開待進行點云擬合成圓錐曲面的零件模型，我們將利用模型中輸入點云里的圓錐形部分點數據擬合出一個圓錐形曲面。

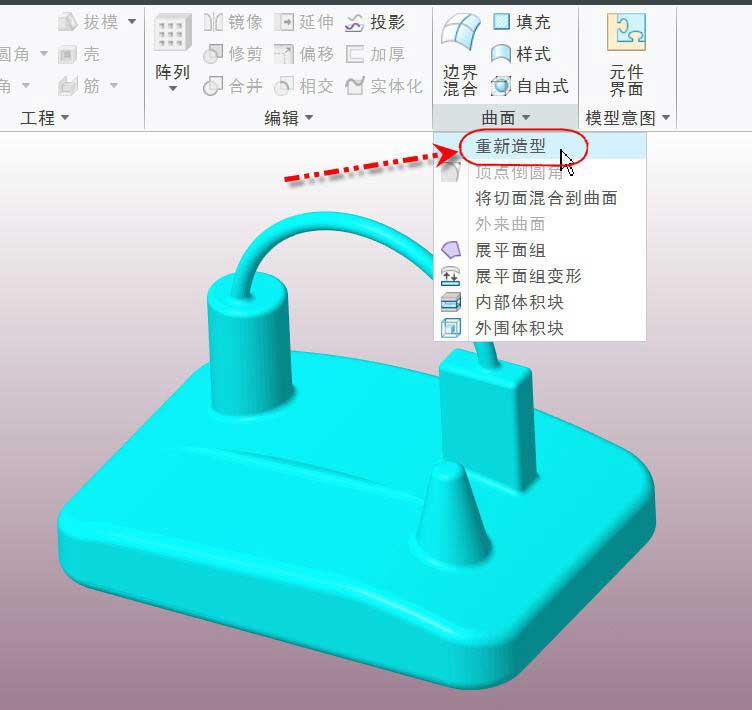

2、從【模型】選項卡中點擊并展開【曲面】溢出菜單，選擇【重新造型】，打開重新造型選項卡，從選項卡中點擊并展開【曲線】下拉菜單并選擇【在小平面上】

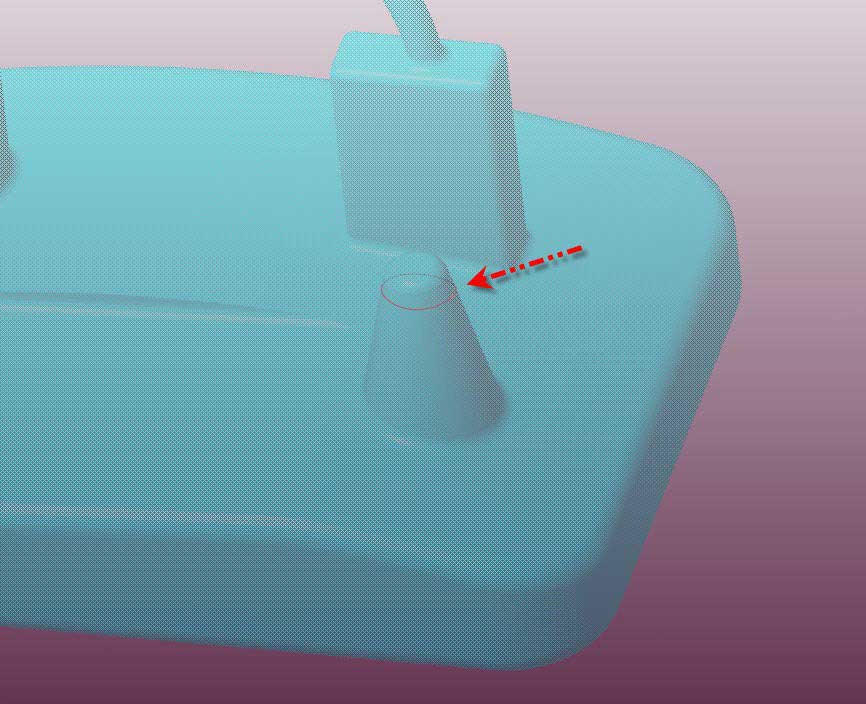

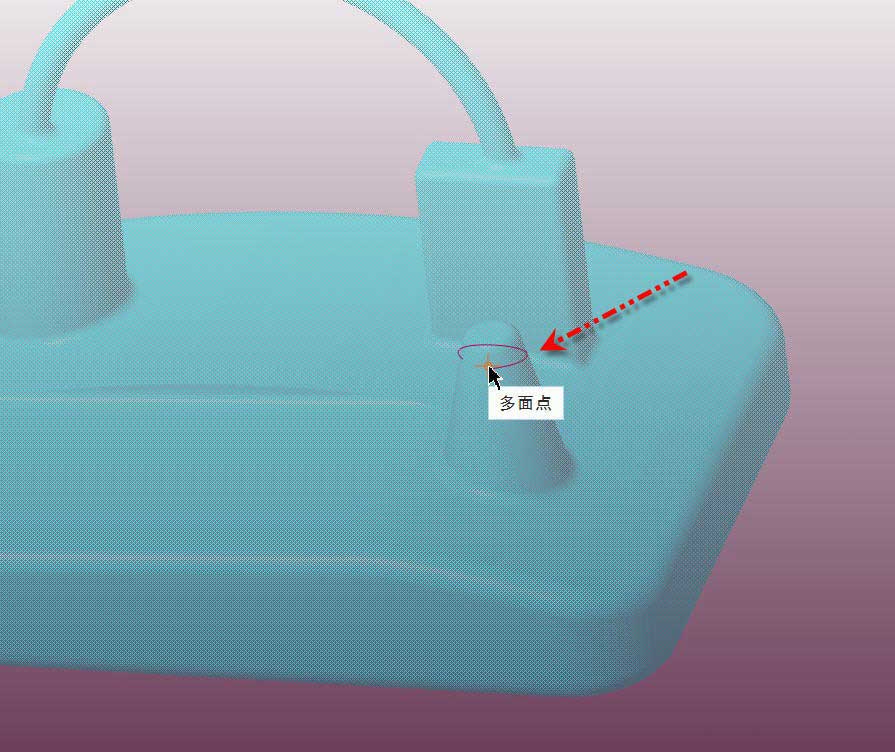

3、然后光標移到點云數據圓錐形狀的上方開始連續選擇多面點，圍成一條封閉曲線，如下圖所示。

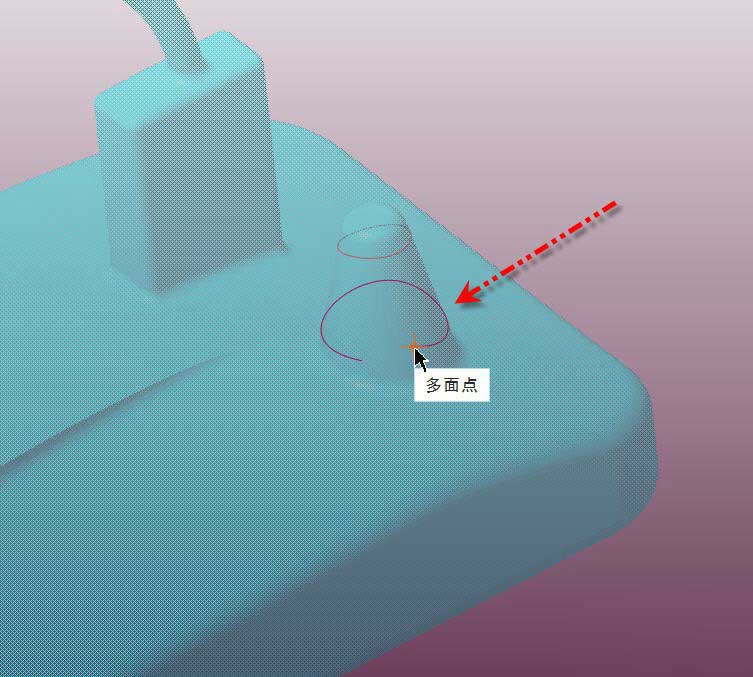

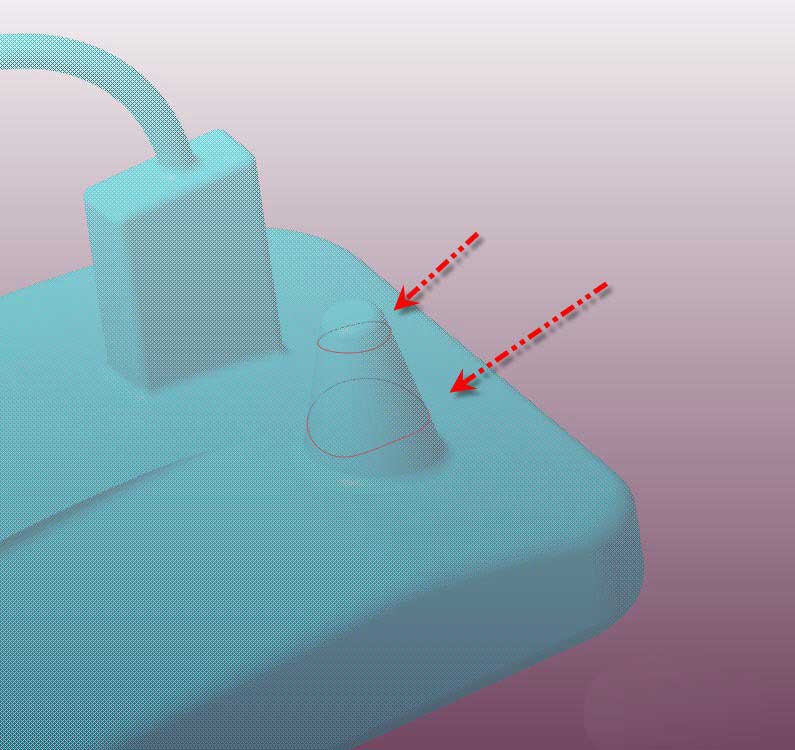

4、同樣的方法在圓錐形下方再創建另外一條封閉曲線，如圖所示。

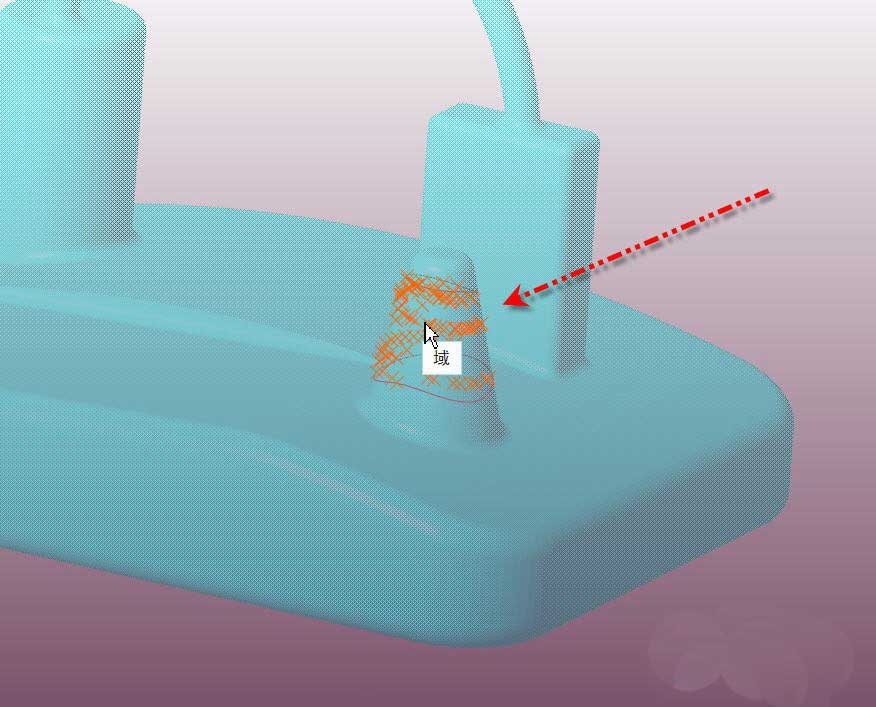

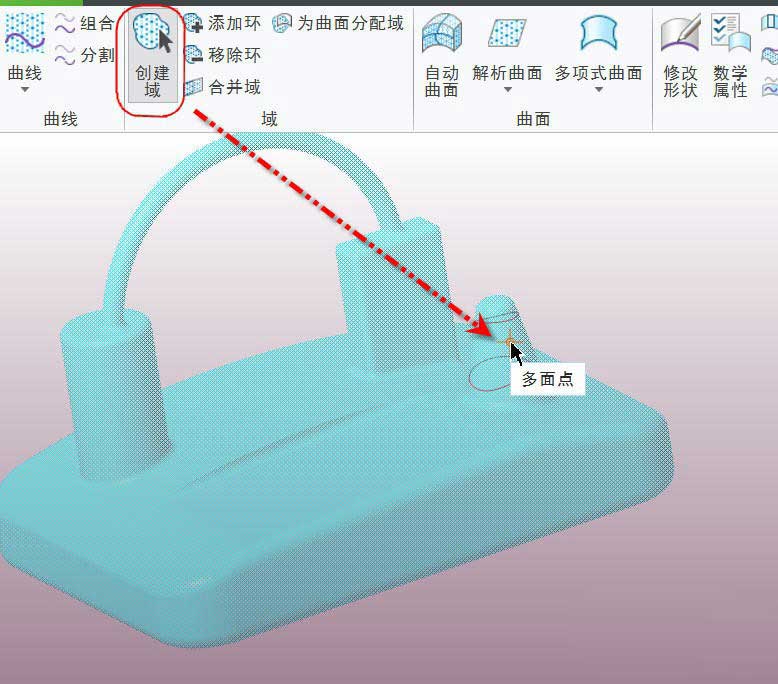

5、點擊【創建域】然后光標移到上面創建的兩條曲線之間選擇一個多面點，軟件自動把這兩條曲線間的點創建成一個點域，如圖所示。

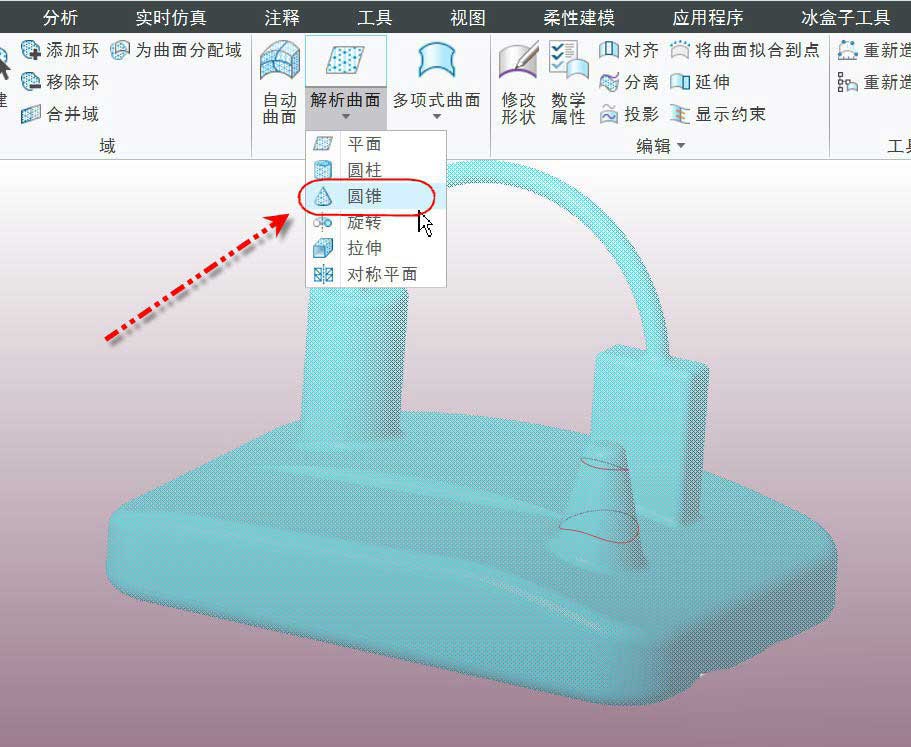

6、點擊并展開【解析曲面】下拉菜單并選擇【圓錐】，打開圓錐對話框，點擊并選擇【域】選項，然后選擇剛才創建的域

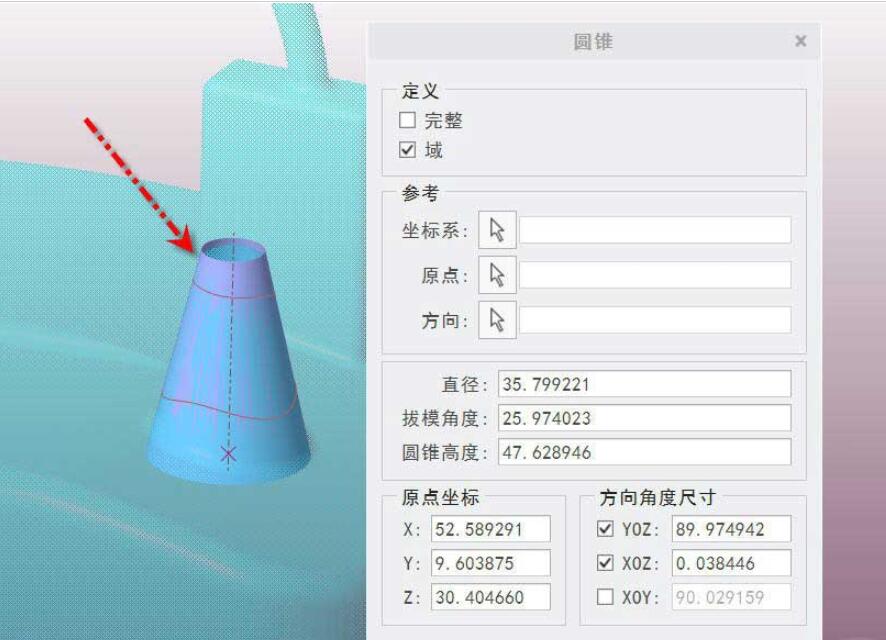

7、軟件會自動根據選擇的點域擬合出一個圓錐形狀的曲面，同時把圓錐曲面的關鍵參數顯示在對話框中。

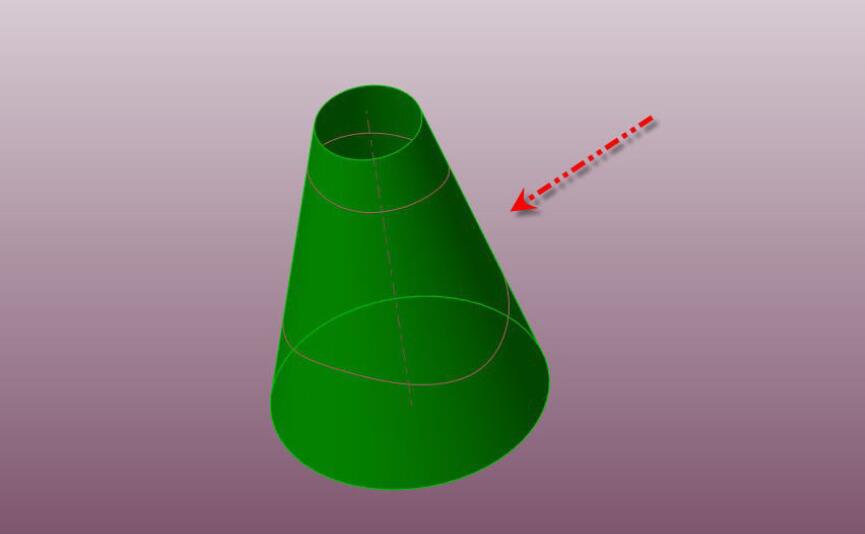

8、點擊【確定】關閉對話框完成擬合，得到圓錐形狀曲面，隱藏點云，便可看到擬合的圓錐如圖所示。

注意事項

要利用點云擬合出基本曲面形狀，一般都需要通過點域來進行

一般而言，擬合點域包括的基本形狀點云數據越大，擬合的準確度越高。

以上就是Creo點云擬合圓錐曲面的技巧，希望大家喜歡哦。
