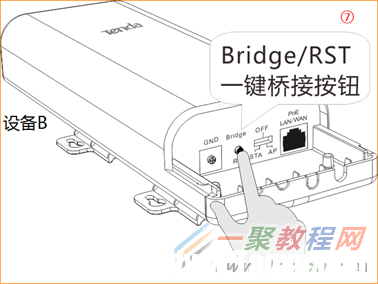

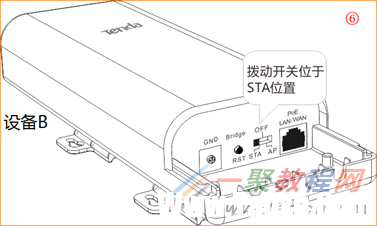

⒉在2分鐘內，將設備B的模式開關切換到STA位置，如圖⑥;然后按住設備B的Bridge/RST按鈕3~7秒后松開，如圖⑦;信號強度指示燈(LED1、LED2、LED3)開始閃爍，如圖⑧所示：
注意：兩個設備協商的過程中，設備的信號強度指示燈(LED1、LED2、LED3)先熄滅，然后常亮，常亮表示橋接成功，如圖⑨所示：

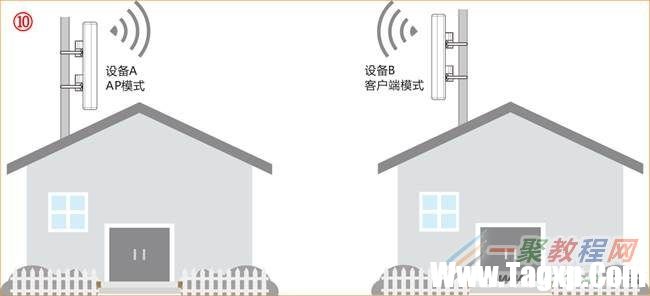

橋接成功后，把設備A和B安裝在相應位置的抱桿上，位置和高度盡量相對，如圖⑩所示：
⒈通過查看信號強度指示燈(LED1、LED2、LED3)微調整兩個設備的方向和高度，信號強度指示燈均常亮為最佳方位。
⒉LED1、LED2、LED3分別表示不同的信號強度閾值，LED1默認為-90dBm，LED2默認為-80dBm，LED3默認為-70dBm?？稍谠O(shè)備Web管理頁面修改。默認情況下： •如果-90dBm對端的無線信號強度-80dBm，則LED1亮。 •如果-80dBm對端的無線信號強度-70dBm，則LED1、LED2亮。 •如果-70dBm對端的無線信號強度，則LED1、LED2、LED3亮。

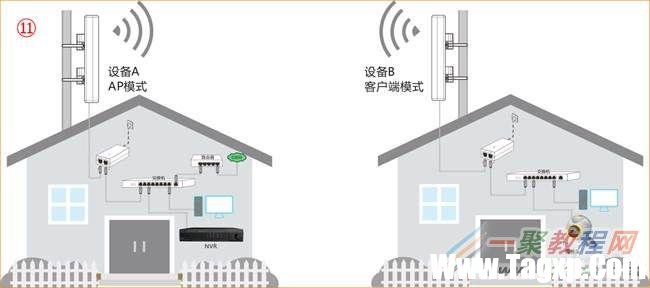

⒊把監控?cái)z像頭連接的交換機接到STA端(客戶端)設備供電器的LAN口,把NVR連接的交換機接到AP端設備供電器的LAN口，如圖?所示：
如上文所示，使用O6進行;一鍵橋接”的配置到此已經全部完成。
