路由器端口映射的作用就是讓互聯網上的用戶可以訪問內網中的服務器，內網的一臺電腦要上因特網對外開放服務或接收數據，都需要端口映射。

端口映射分為動態和靜態.動態端口映射：內網中的一臺電腦要訪問某網站，會向NAT網關發送數據包，包頭中包括對方IP、端口和本機IP、端口，NAT網關會把本機IP、端口替換成自己的公網IP、一個未使用的端口，并且會記下這個映射關系，為以后轉發數據包使用。然后再把數據發給網站，網站收到數據后做出反應，發送數據到NAT網關的那個未使用的端口，然后NAT網關將數據轉發給內網中的那臺電腦，實現內網和公網的通訊。當連接關閉時，NAT網關會釋放分配給這條連接的端口，以便以后的連接可以繼續使用。動態端口映射其實也就是NAT網關的工作方式。

通俗的解釋：一般情況下路由器的一端A連接公網,使用一個公網IP；另一端B連接內網,使用私網IP地址。例如：私網內要搭建一個WEB服務器,使用端口8000,這樣的情況下,就可以使用端口映射了.將公網IP地址的一個端口,映射到私網IP地址的8000端口上,打個比方：將公網IP的80端口映射到內網WEB服務器的8000端口。外網的用戶就可以通過訪問http://公網IP 這樣的方式,訪問到內網的這個WEB服務器了

TP-link路由器端口映射的設置教程：

本文假設需要映射的端口號為80(HTTP服務器)，內網中對應服務器的靜態ip地址是192.168.1.100，其它端口號映射的設置方法一樣。

端口映射設置：

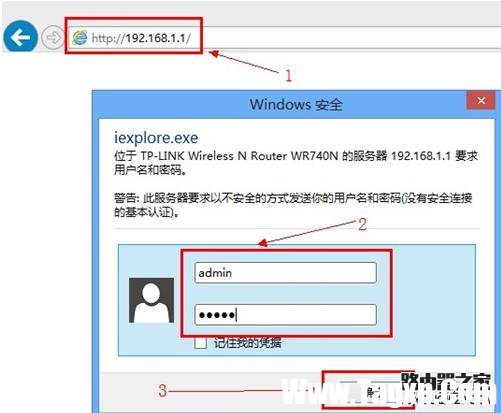

1、登陸到Web管理界面：在瀏覽器里面輸入192.168.1.1(TP-Link路由器默認管理地址)，然后按回車鍵----輸入用戶名和密碼(默認都是admin),點擊“確定”進行登陸。

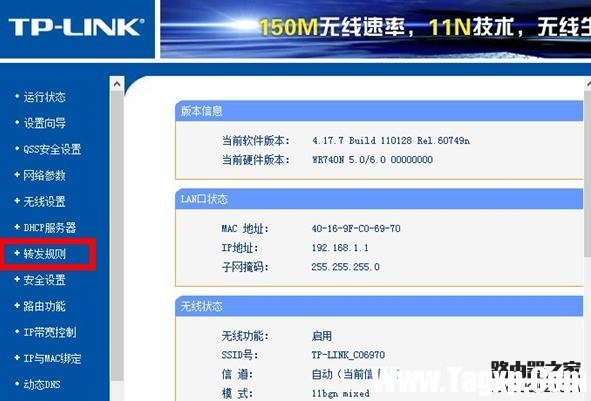

2、進入“虛擬服務器”設置界面：在TP-link路由器的管理界面點擊“轉發規則”

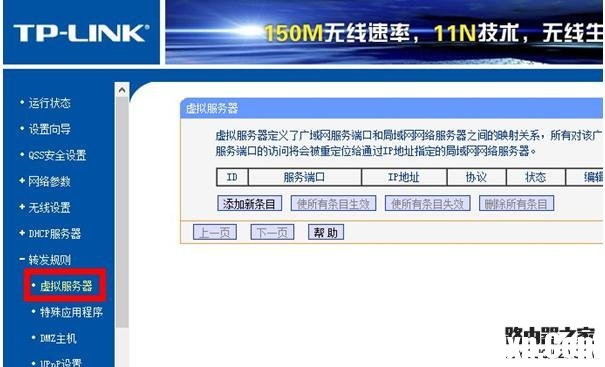

然后在“轉發規則”下面點擊“虛擬服務器”

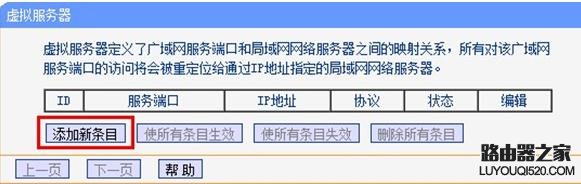

3、設置端口映射：其實設置端口映射就是在TP-link路由器的虛擬服務器下面添加一條新條目，點擊“添加新條目”

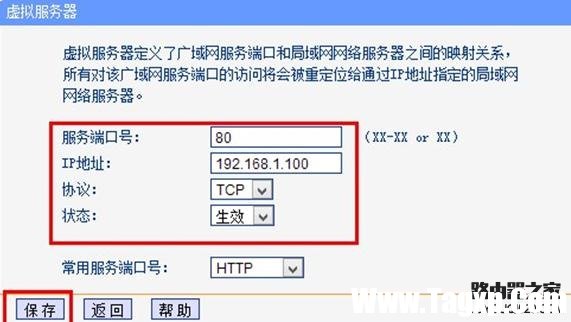

在“服務端口號”后面填寫80----在“ip地址”后面填寫192.168.1.100----協議選擇“TCP”----狀態后面選擇“生效”----點擊“保存”。(如果需要把多個端口好映射到同一個內網ip地址上，只需要在“服務端口號”后面填寫一個端口的范圍就是了，例如需要把21、53、80、110等端口映射到192.168.1.100，只需要在“服務端口號”后面填寫21-110即可，其它的設置不便。)

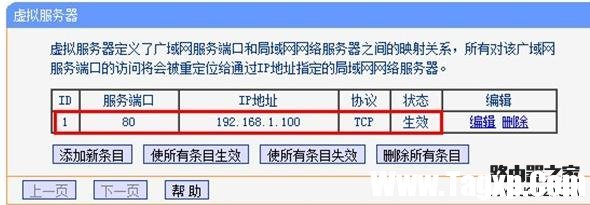

在虛擬服務器界面可以查看到剛才設置端口映射已經生效了，如圖:
