中望cad軟件是非常實用的一款圖紙編輯工具，這款軟件是一些設計專業的小伙伴經常在使用的一款軟件，我們會通過該軟件進行圖形貨值圖紙的制作，有的時候我們?cè)诶L制圖形時，不小心將線條超出了自己想要繪制的范圍，那么我們就需要將這種多余的線條修改一下，將其刪除掉，這樣的話就可以完善我們的圖形了，但是很多小伙伴不知道怎么將多余的線條刪除掉，那么下面小編就給大家仔細的講解一下如何使用中望cad刪除多余的線段的具體操作方法吧，其實操作起來非常的簡單，并且小編分享的這個功能的方法教程都是平時可能會使用到的，因此是非常實用的，如果你需要的情況下可以看看方法教程，希望可以對大家有所幫助。

方法步驟

　　1.首先將我們想要?jiǎng)h除多余線條的圖紙通過中望CAD點擊打開，如圖所示。

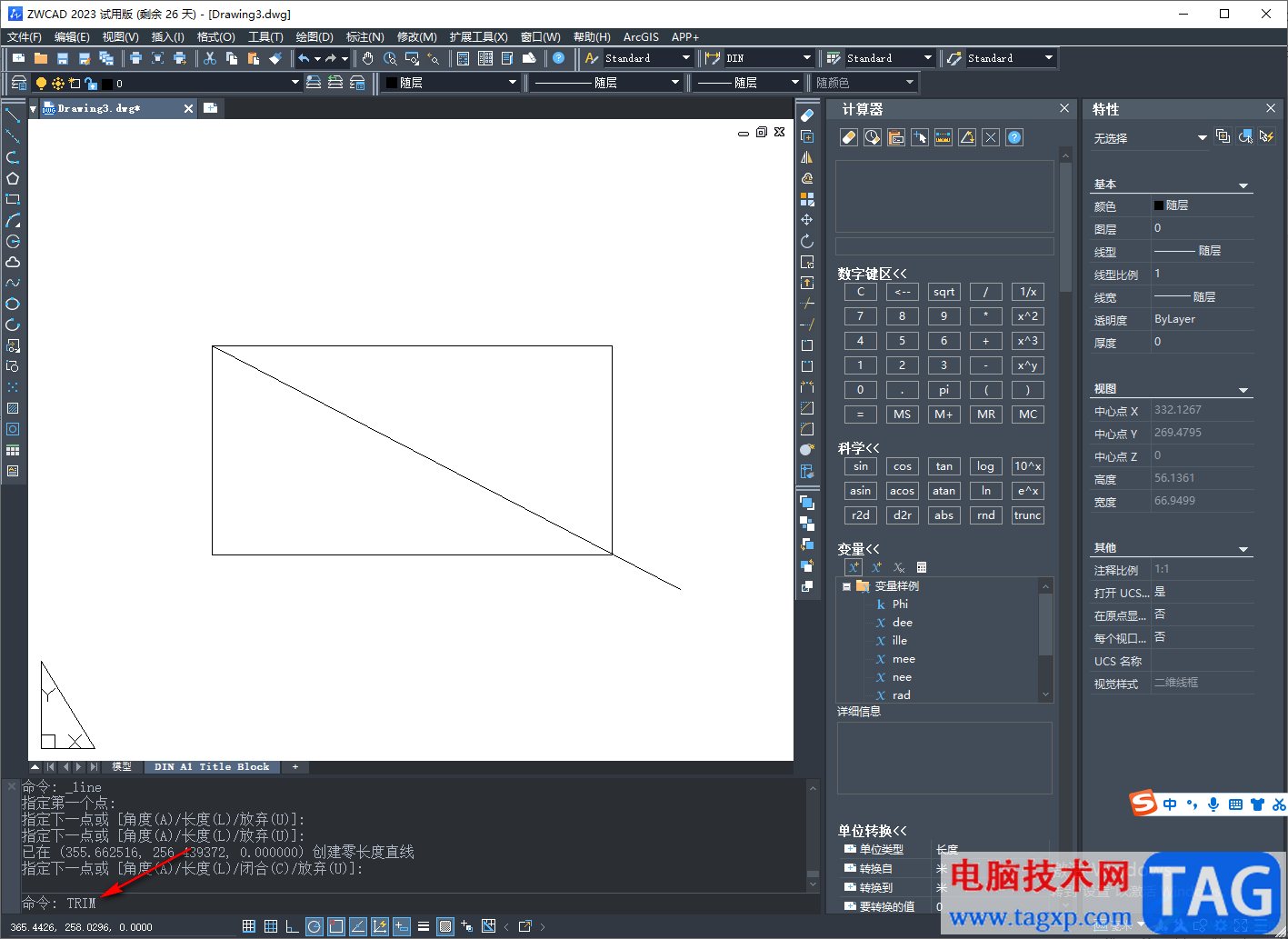

　　2.想要?jiǎng)h除多余的線條的話，就需要打開修剪功能，而打開修剪功能有兩種方法，一種是你可以直接在下方的【命令】的后面輸入【HRIM】，然后按下回車鍵即可。

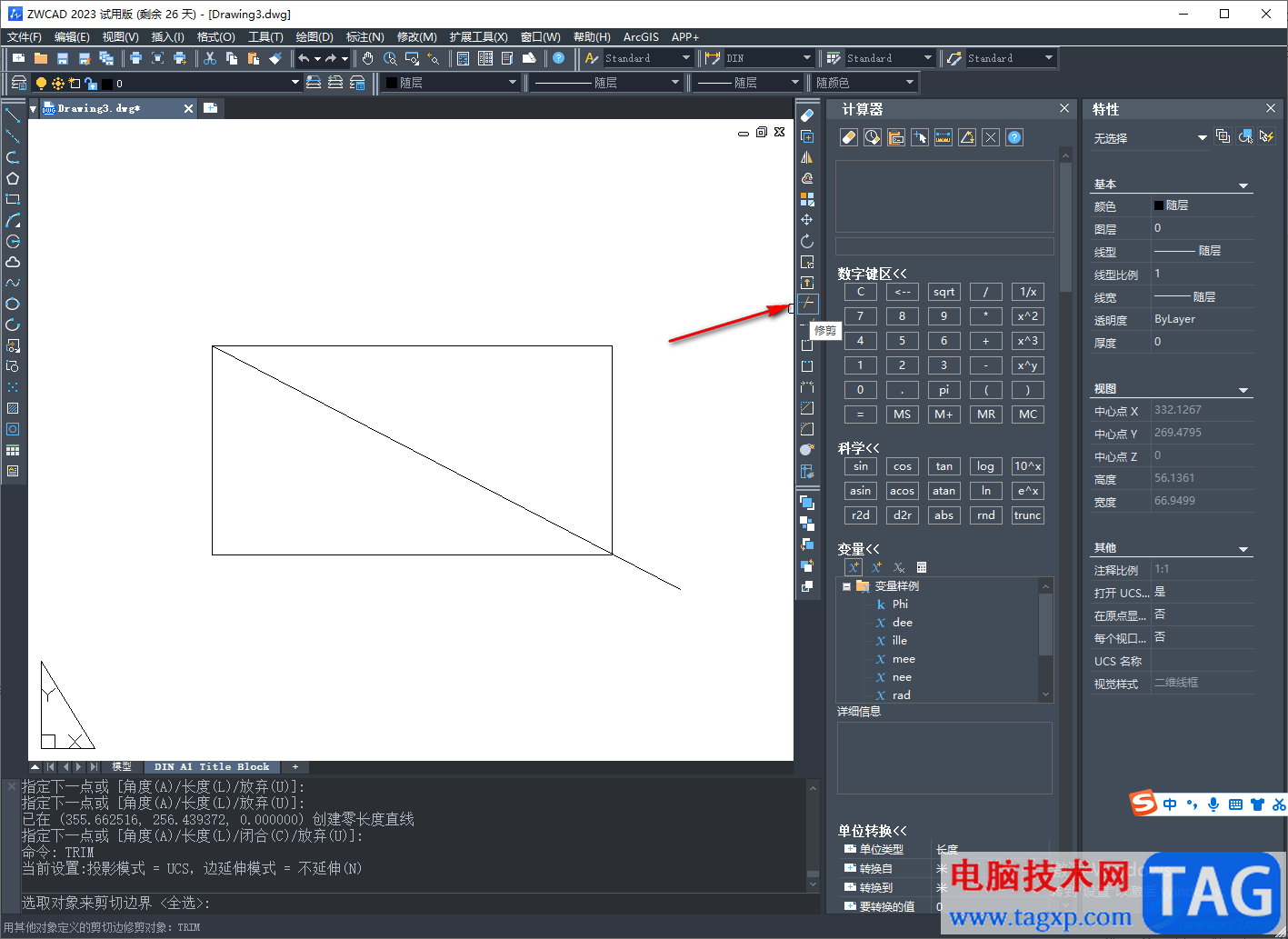

　　3.第二種打開修剪功能的方法是直接在右側的工具欄中找到【修剪】功能圖標，并且鼠標左鍵進行點擊一下即可。

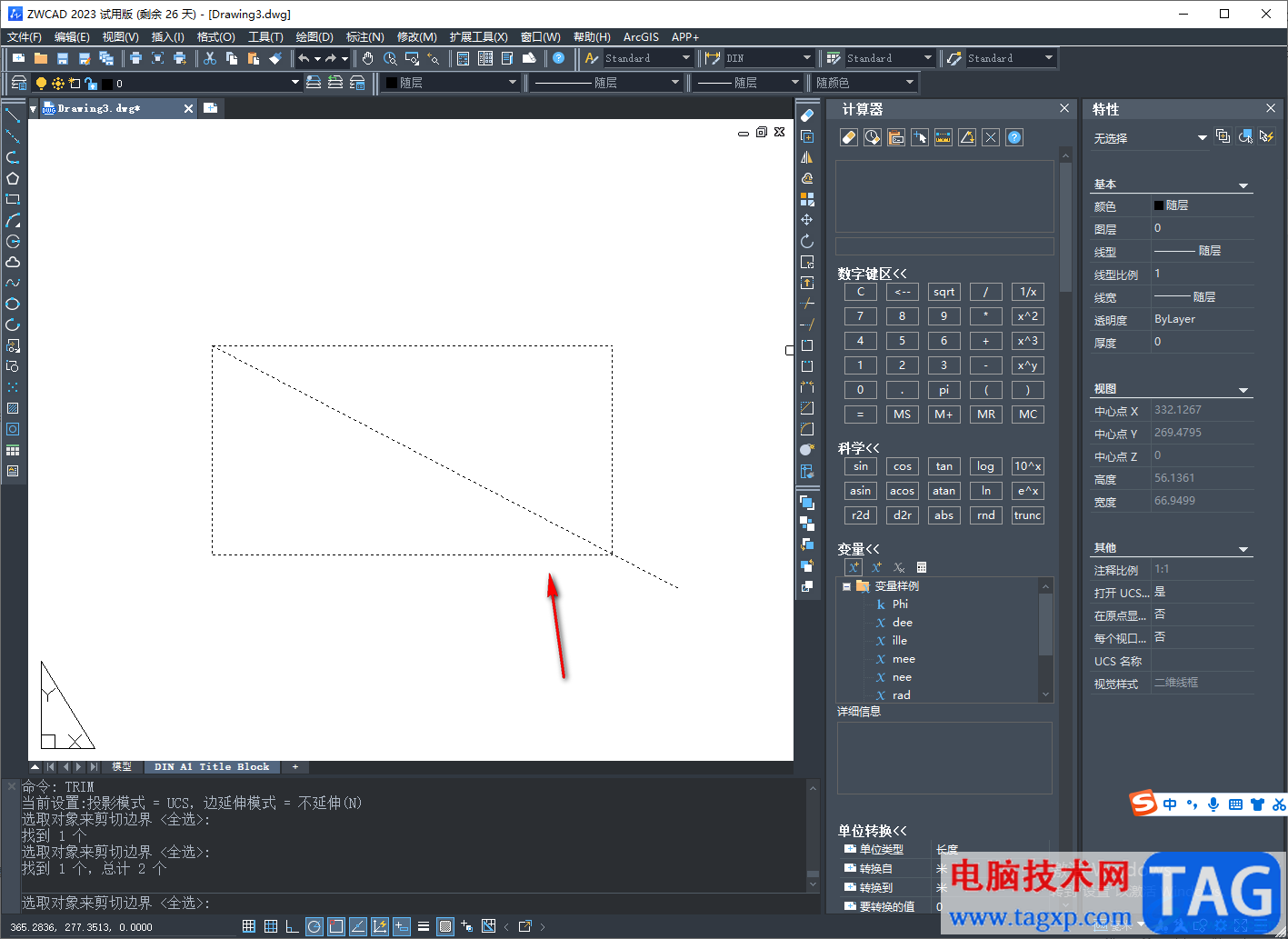

　　4.當我們點擊了修剪功能之后，再用鼠標左鍵在圖形上點擊一下，并且將圖形全部選中，使圖形呈現虛線顯示的效果，如圖所示。

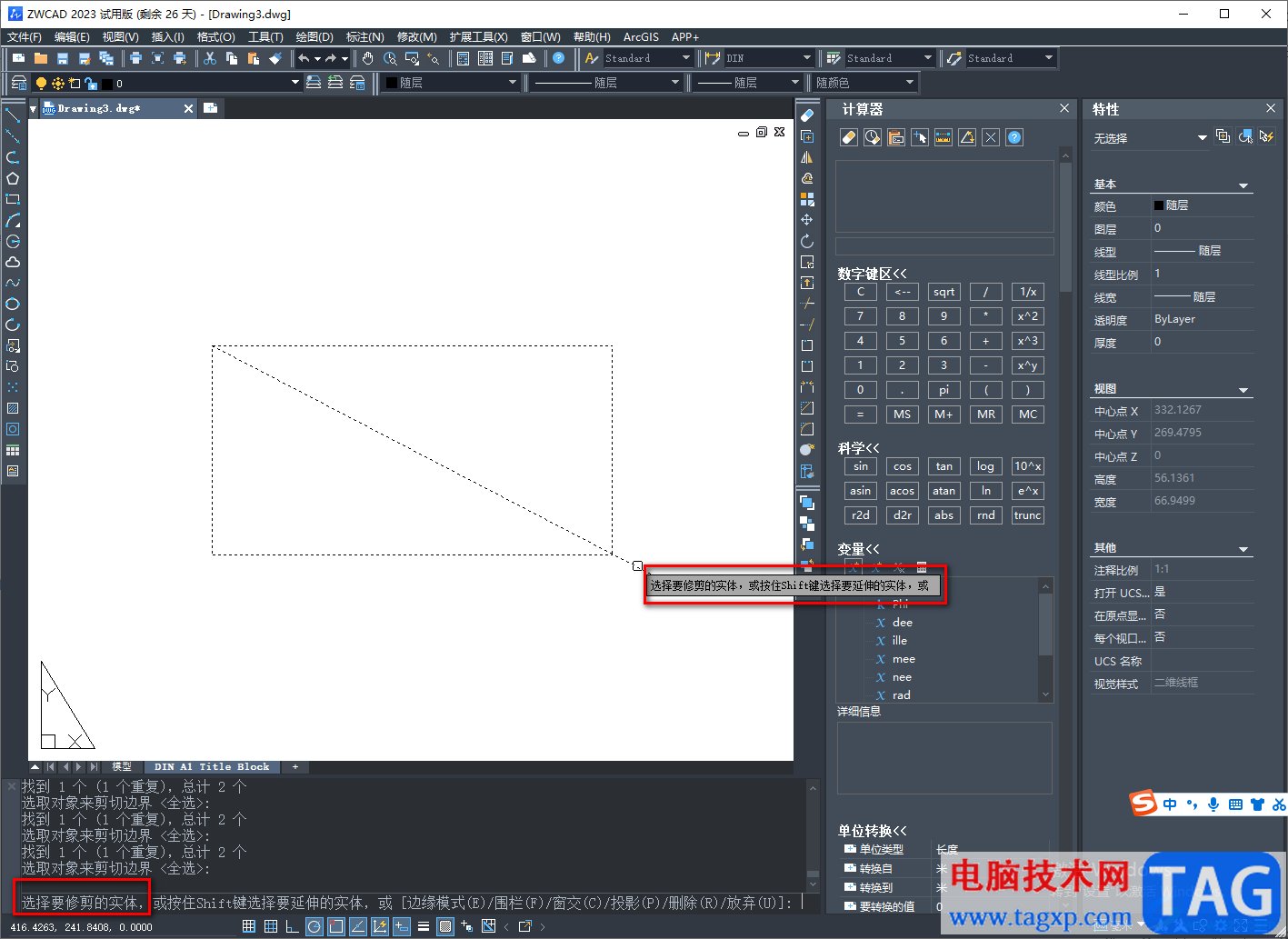

　　5.接著我們用鼠標在虛線的圖形上進行右鍵點擊一下，就會彈出一個【選擇要修剪的實體，或按住shift鍵選擇要延伸的實體】的提示，如圖所示。

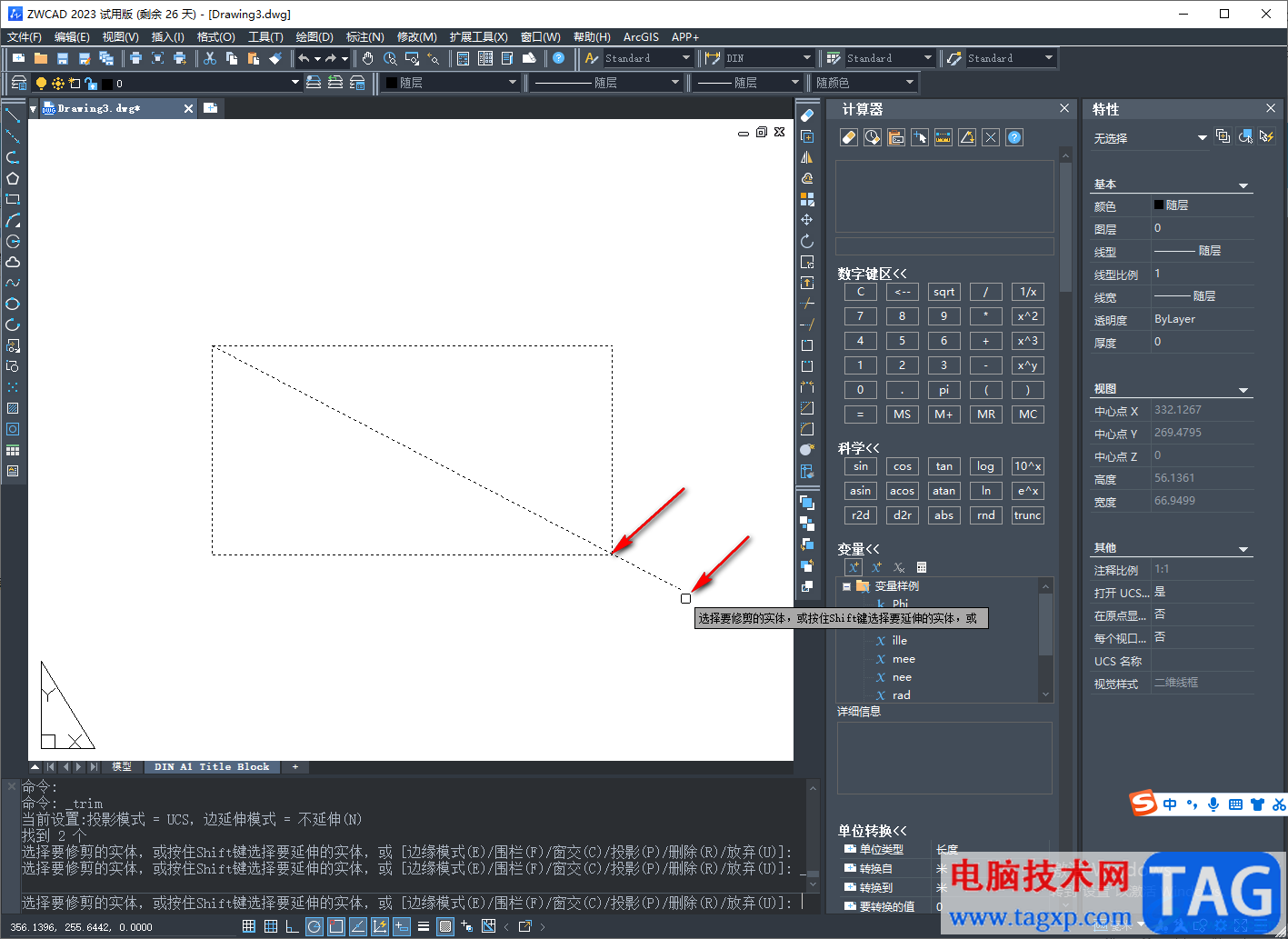

　　6.這里我們直接進行修剪實體，將自己想要修剪的線條從想要?jiǎng)h除的開始的位置進行鼠標左鍵點擊一下，然后再在結束刪除該線條的位置用鼠標左鍵點擊一下，那么開始的位置與結束的位置中間就會成為空白顯示，那么就刪除了我們想要?jiǎng)h除的線段了。

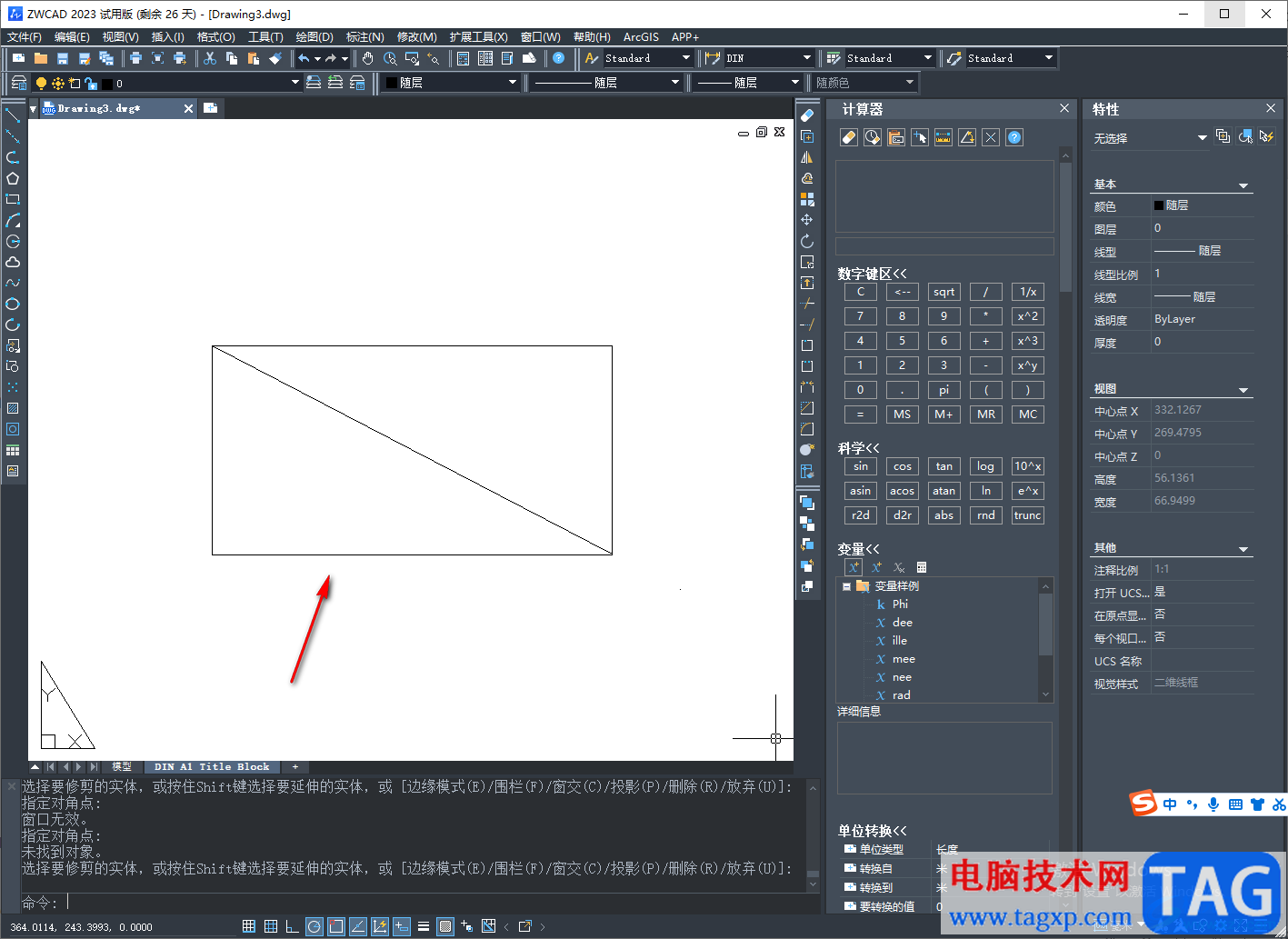

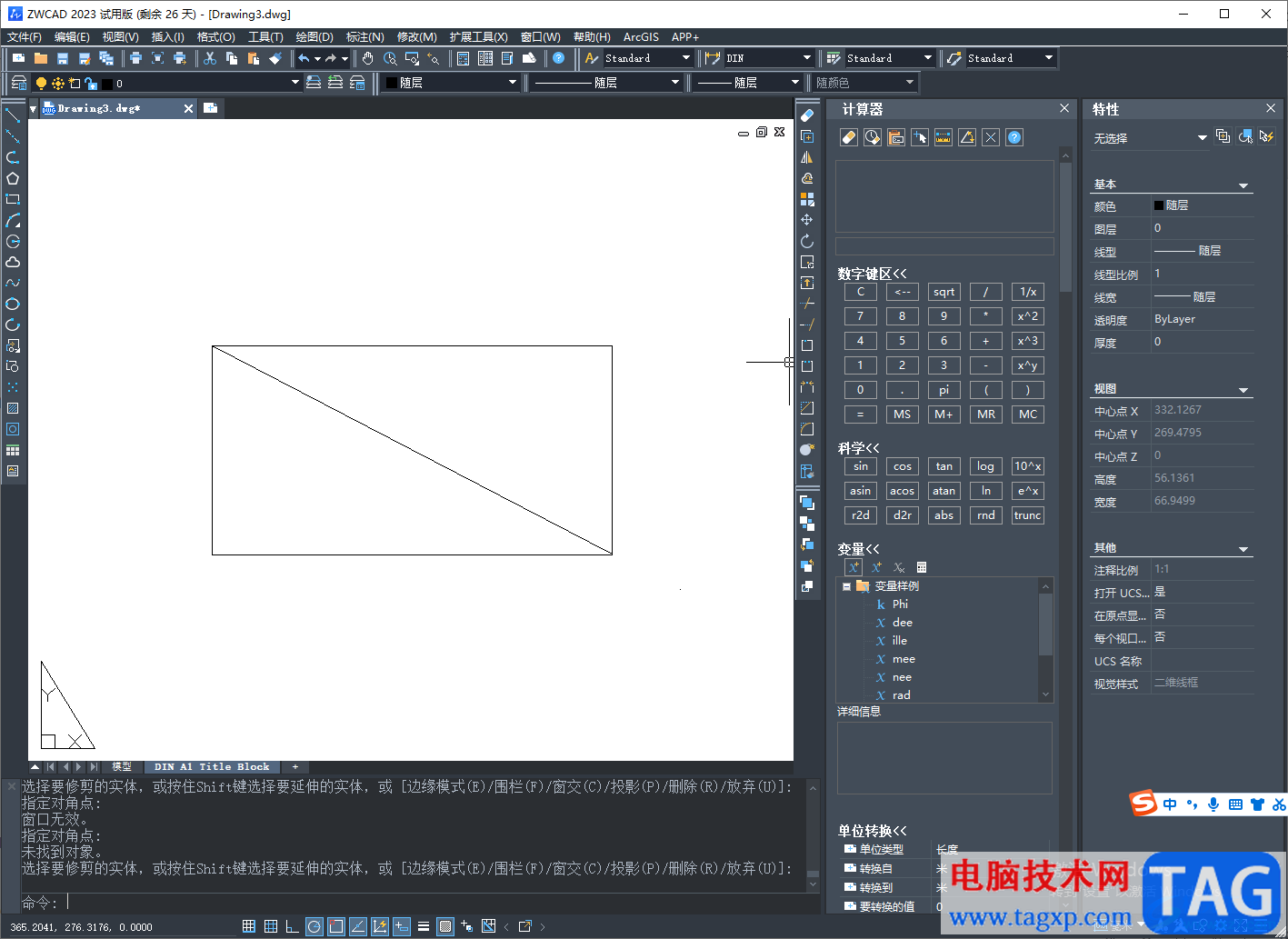

　　7.如圖所示，我們對于的那部分線條已經被刪除干凈了。

　　以上就是關于如何使用中望CAD刪除多余的那部分的線段的具體操作方法，你在使用該軟件的時候，有的時候就會進行圖形的繪制操作，當你不小心將線條繪制多了，那么你可以通過上述小編分享的方法教程將多余的那部分線條刪除掉就可以了，感興趣的小伙伴可以操作試試。
