UG10.0如何制作工程圖？本文就專門為各位新手伙伴介紹了UG10.0制作工程圖的詳細步驟，還不會操作的朋友就跟著小編學習一下吧，希望對你們有所幫助。

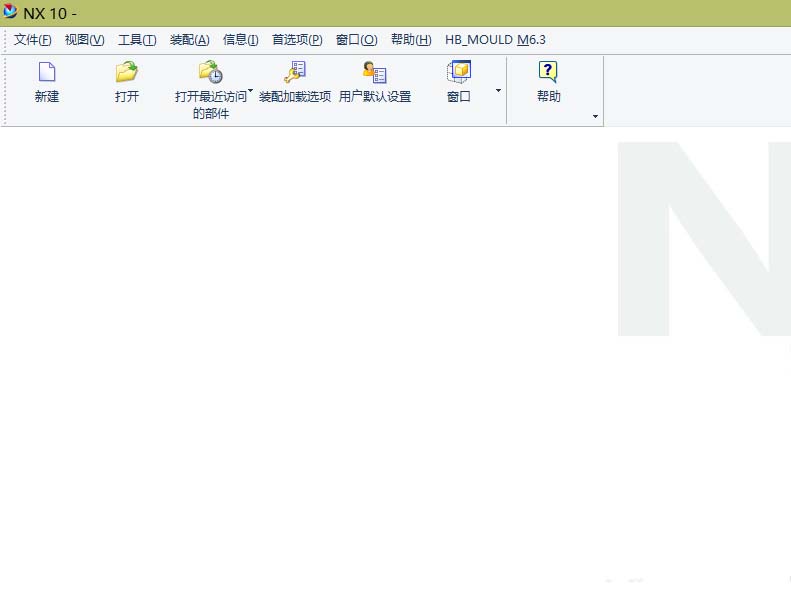

　　1、啟動UG10.0后，其是空白的，此時需打開一個要出工程圖的圖檔;

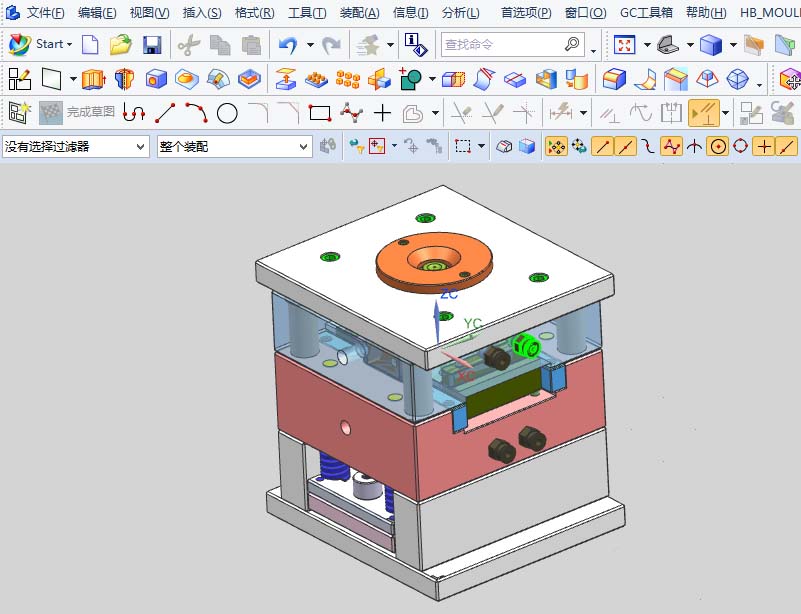

　　2、下圖是小編打開的一套設計好的模具三維;

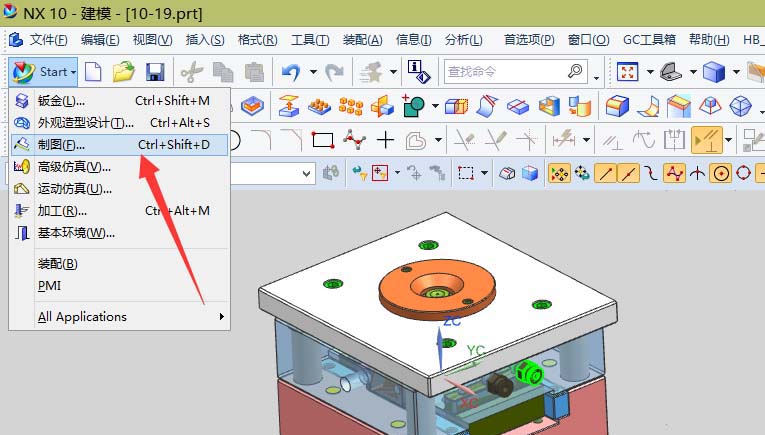

　　3、點起始，找到制圖功能;(當然也可用組合鍵ctrl+shift+d進入到制圖模式下)

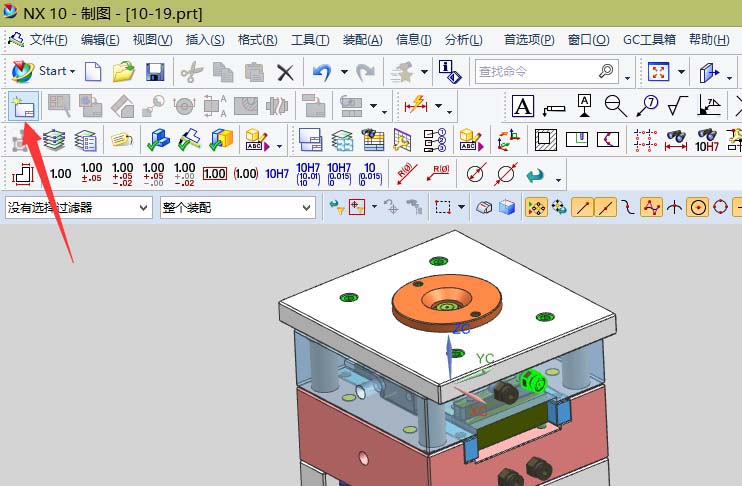

　　4、新建一個圖紙頁;

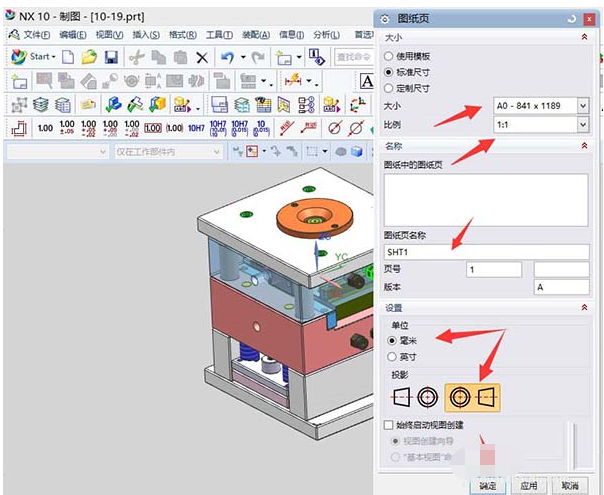

　　5、在彈出的新建對話框中，按下圖箭頭指示進行設置即可;(只需選擇，其它都按默認即可)

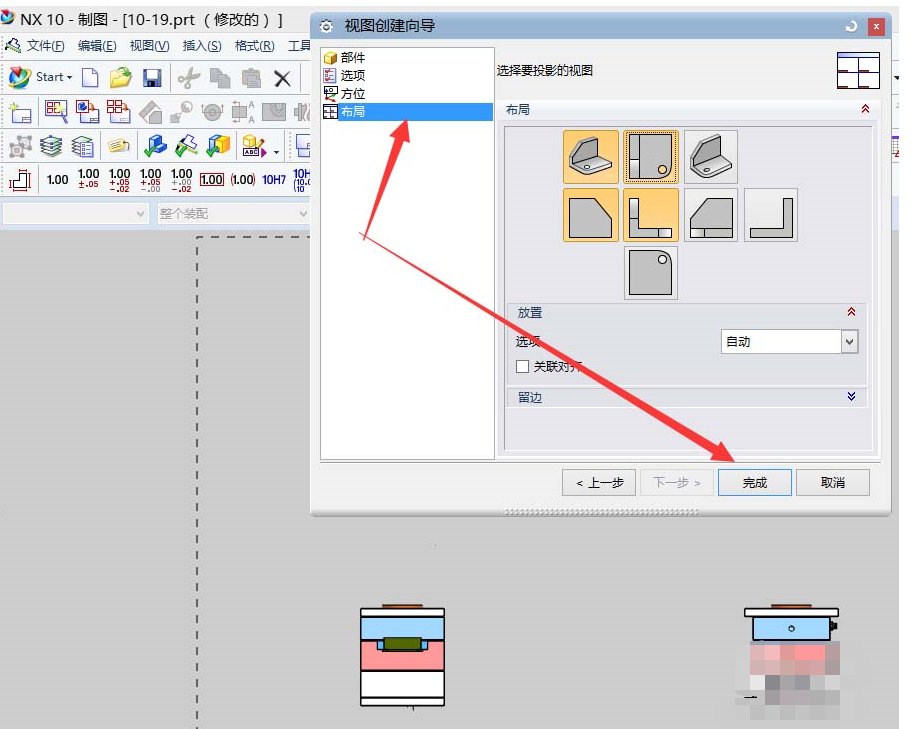

　　6、啟動視圖中的自動創建功能，在布局中選擇需創建的方位;

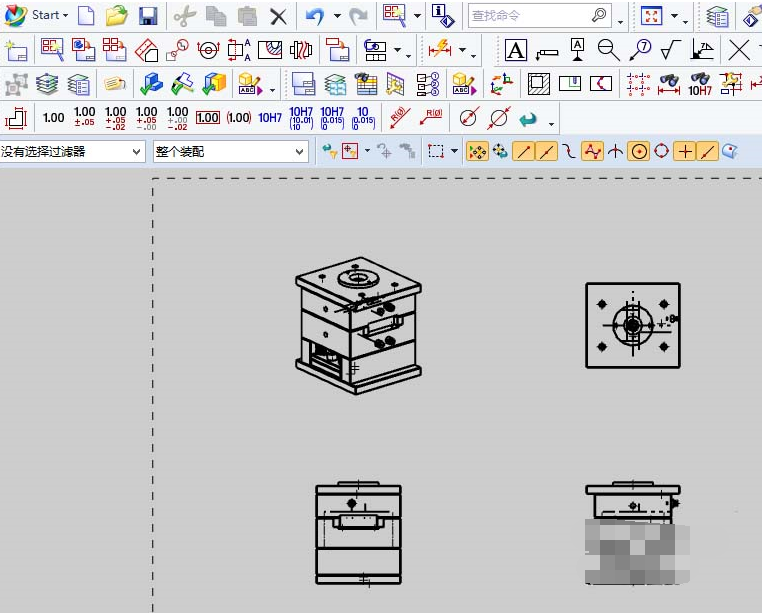

　　7、確認后，得到的圖形如下，接下來對其進行標注尺寸就好了。

　　上面就是小編為各位講述的UG10.0制作工程圖的詳細步驟，一起來學習學習吧。相信是可以幫助到一些新用戶的。
