UG是一款不錯的軟件，吸引了不少伙伴們?nèi)胧?。接下來小編就來講解UG非切削移動參數設置操作內容，相信一定可以幫助到有需要的朋友。

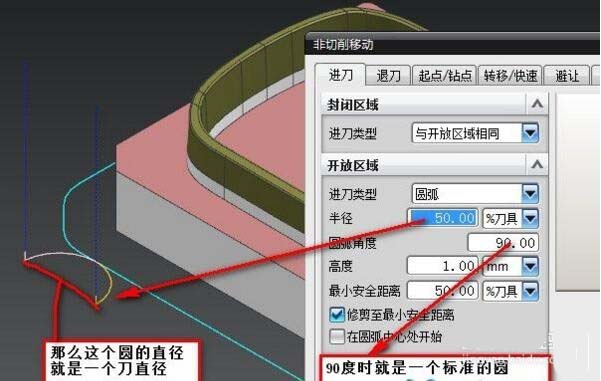

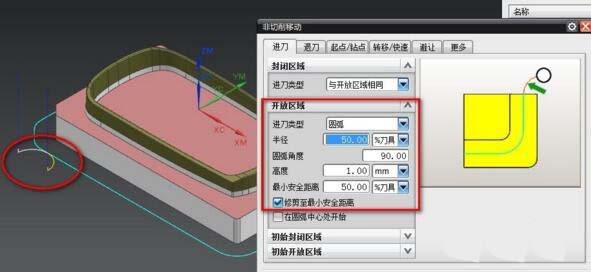

　　1、設置進刀類型為圓弧，半徑50%，圓弧角度90時即為一個標準的半圓。

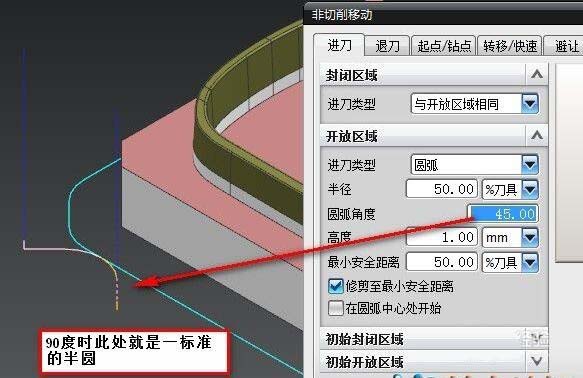

　　2、若圓弧角度不是90，那么得到的效果如圖所示將不是一個標準的半圓。

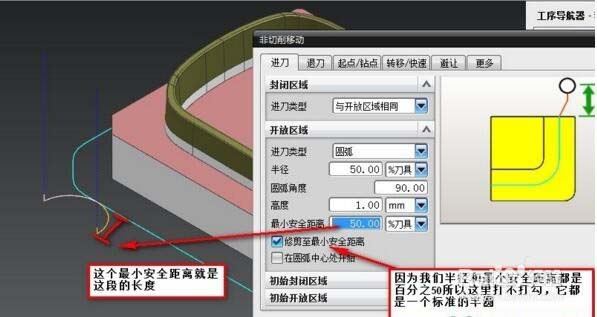

　　3、最小安全距離如圖所示，若最小安全距離的數值跟半徑的數值一樣，那么下面的修剪至最小安全距離勾不勾選都沒有作用了。

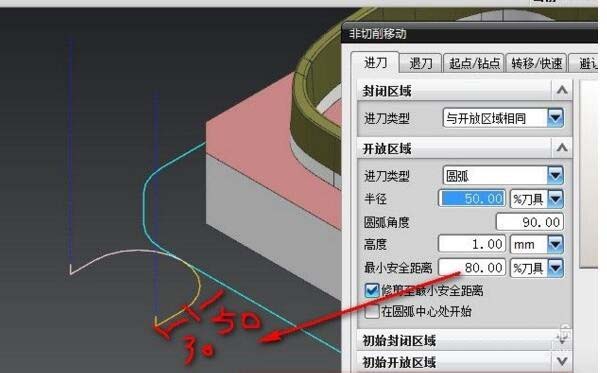

　　4、若最小安全距離的數值大于半徑，本身就是安全的，避開踩刀的可能，所以下面修剪至最小安全距離勾不勾選都已不重要了。

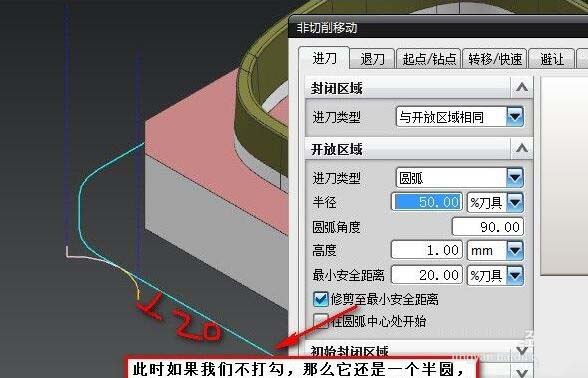

　　5、若設置最小安全距離的數值小于半徑，那么此時修剪才起作用。勾選之后呢，最小安全距離就不是半徑值了。

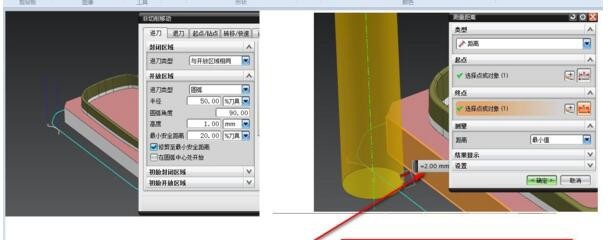

　　6、那么到底輸入多少才合適，只要保證它這個數值大于你留下的部件余量就可以，例如部件余量為0.2mm,刀具直徑12，那么20%就夠了，也可以點擊確認之后，把刀具放在工件旁，用測量工具測量距離就知道了。但建議半徑跟最小安全距離設置成一樣的數值，美觀一點。

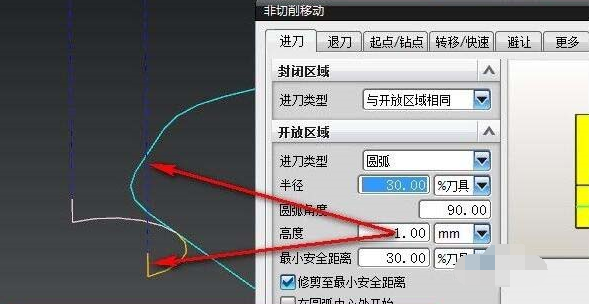

　　7、這兒的高度設置，大于我們的底部余量即可，因?yàn)榧词裹S線踩刀，也是進給踩刀，但是如果小于底部余量，那么藍線踩刀就會撞刀了，很危險，因?yàn)樗{(lán)線是G00的進刀。

　　還不會UG非切削移動參數設置操作的朋友們，不要錯過小編帶來的這篇文章哦。
