很多朋友有時會用到SolidWorks來繪制草圖，不過大家知道SolidWorks如何制作散熱孔嗎？下面小編就給大家分享SolidWorks制作散熱孔的操作教程哦，希望會對你有所幫助。

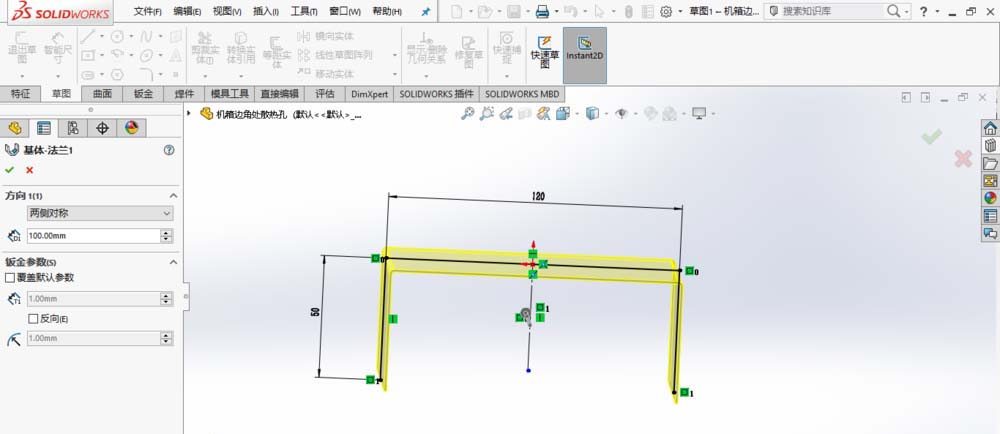

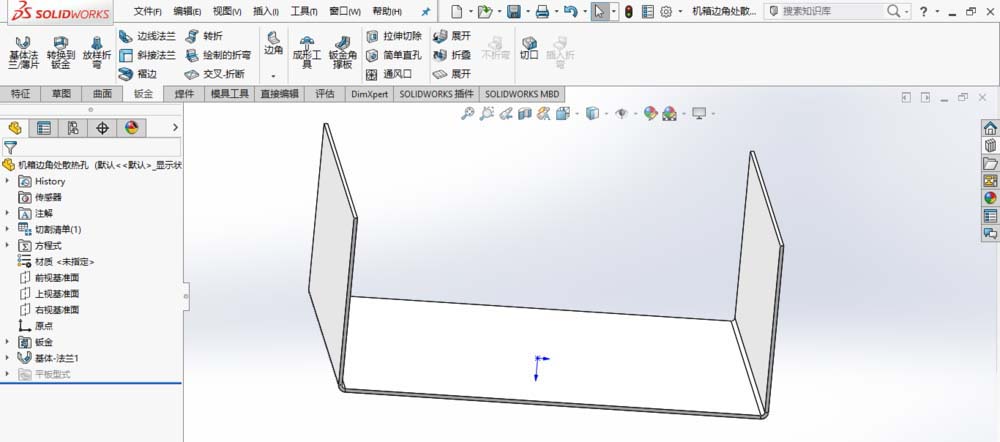

　　1、打開SolidWorks，新建一個零件模型。在前視基準面上繪制草圖，創建基體法蘭，如圖。鈑金厚度“1 mm”，折彎半徑“1 mm”，方向為兩側對稱，深度“100 mm”。

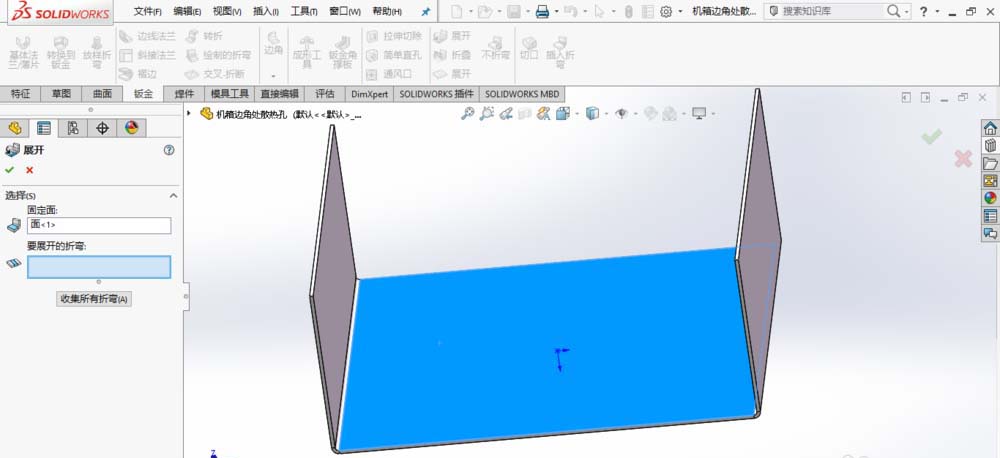

　　2、單擊“鈑金—展開”命令，如圖，可展開單個的折彎。

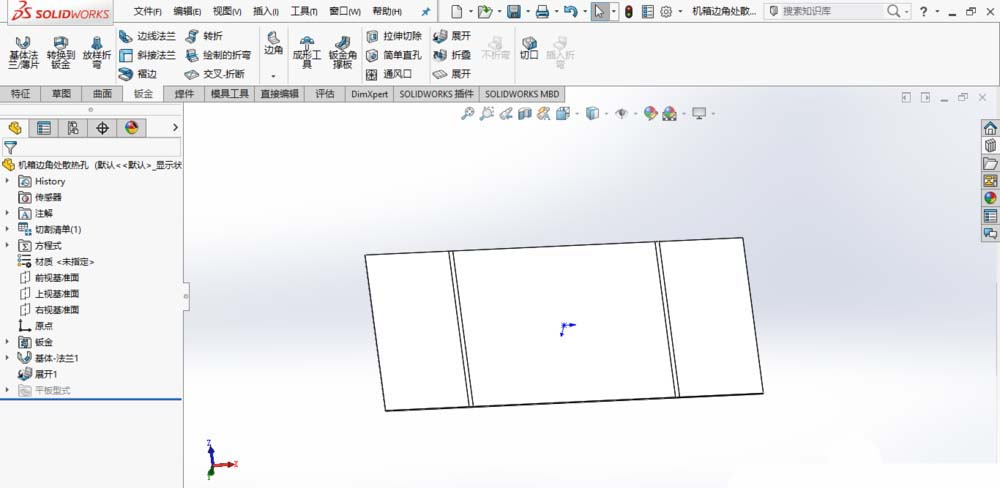

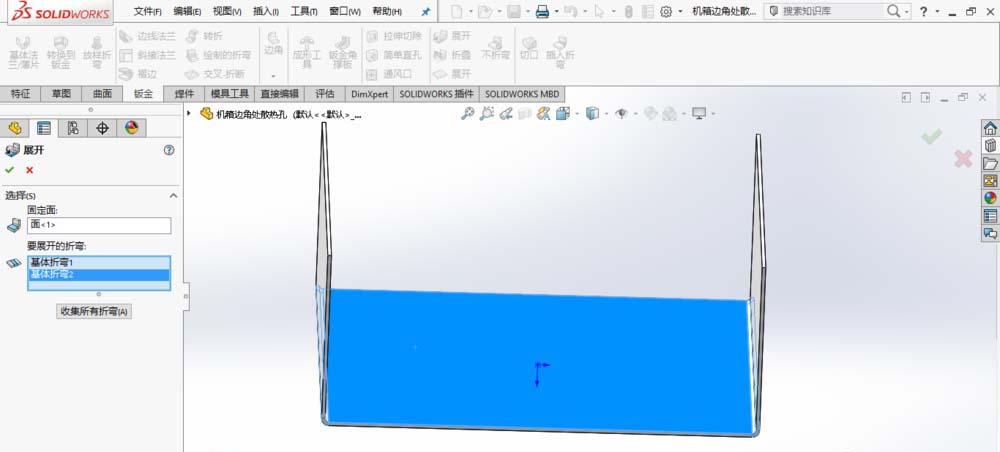

　　3、選擇固定面和要展開的折彎，單擊確定，展開折彎。

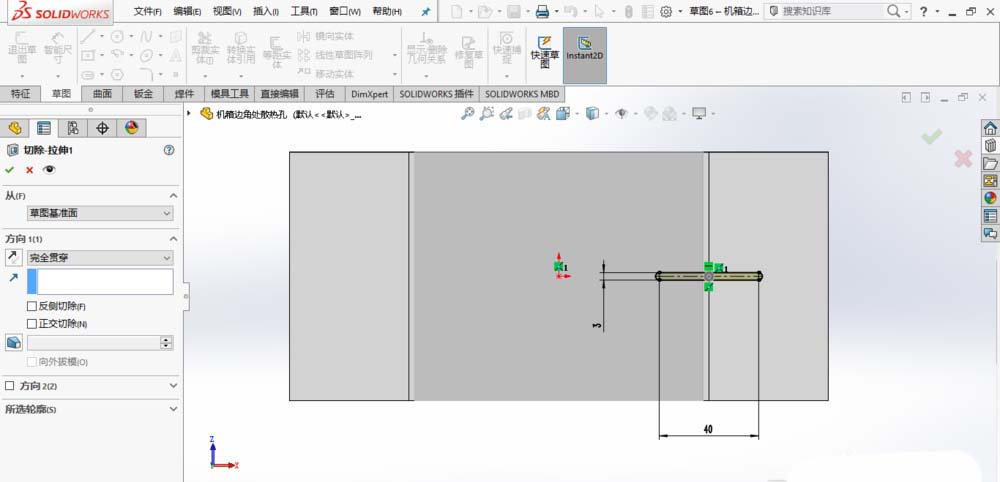

　　4、在圖示端面上繪制草圖，創建切除特征，完全貫穿，如圖。

　　5、陣列切除拉伸特征，如圖。

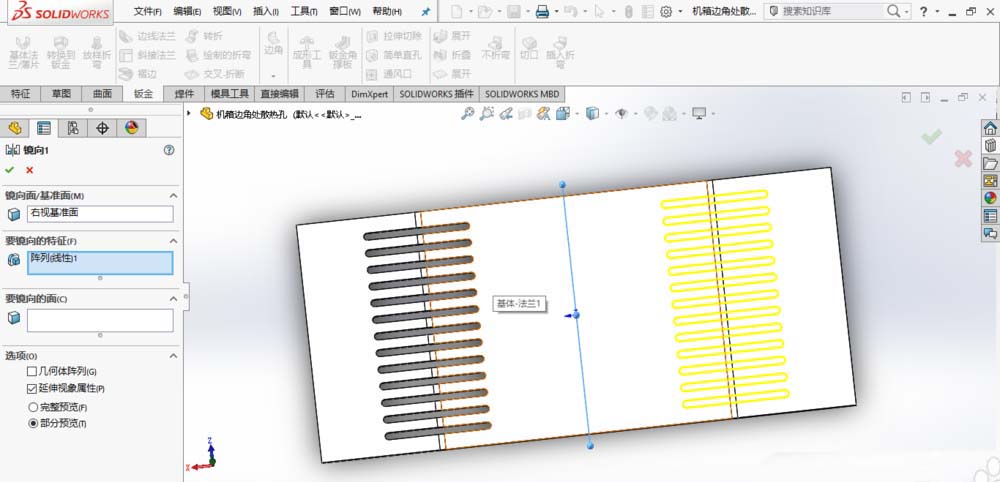

　　6、鏡像陣列特征，鏡像面選擇右視基準面。

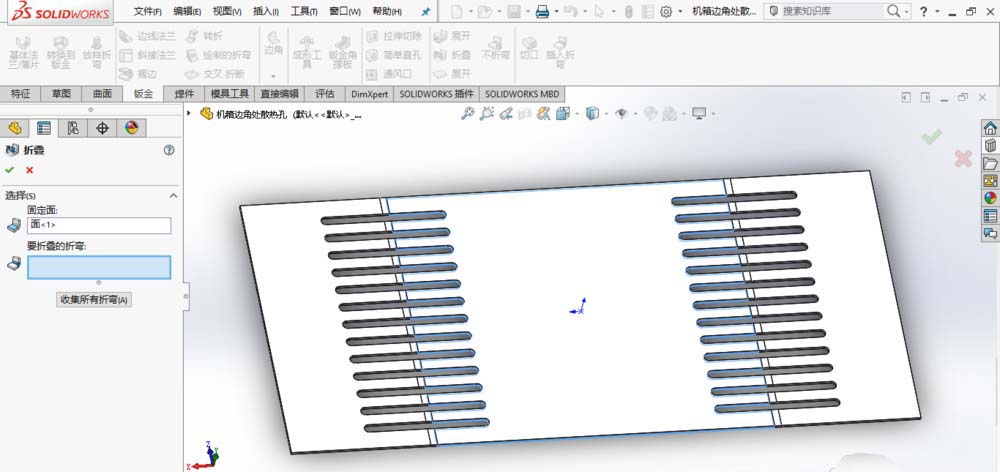

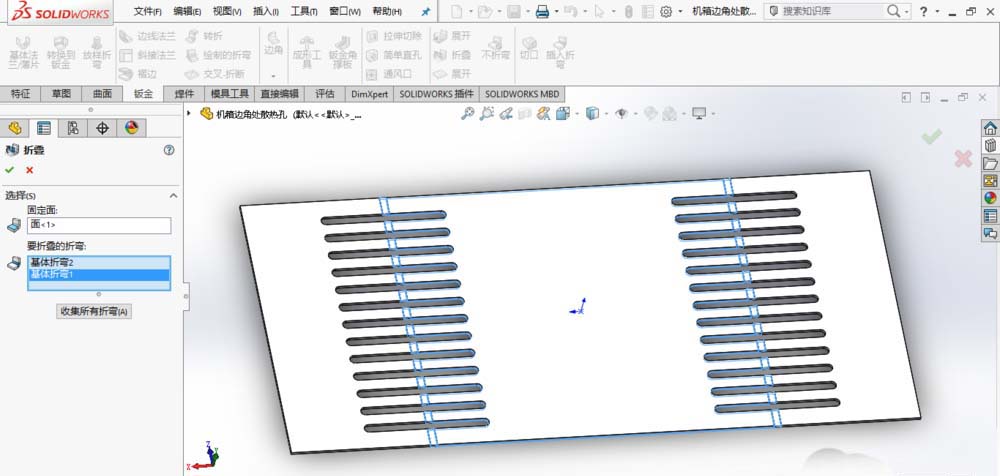

　　7、單擊“鈑金—折疊”命令，如圖，可將單個折彎折疊。

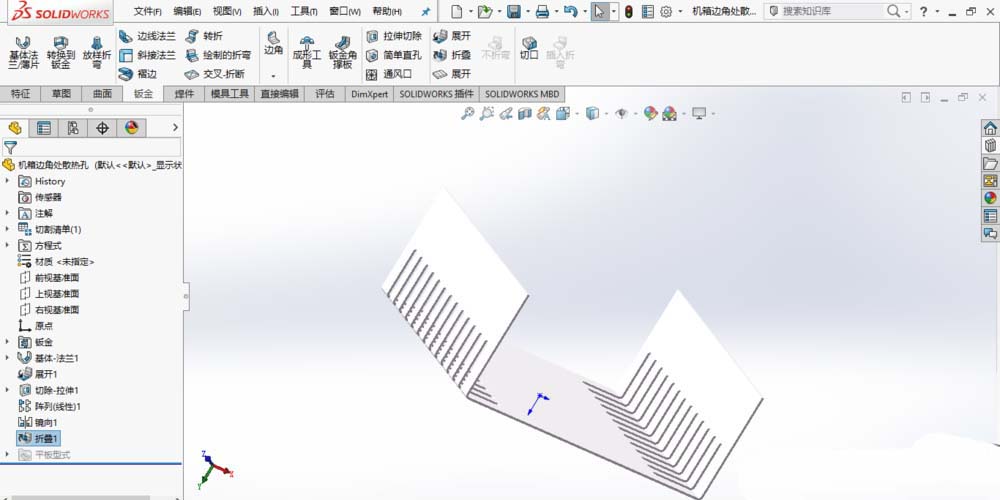

　　8、選擇要折疊的折彎，單擊確定，將創建完邊角散熱孔的機箱重新折疊。

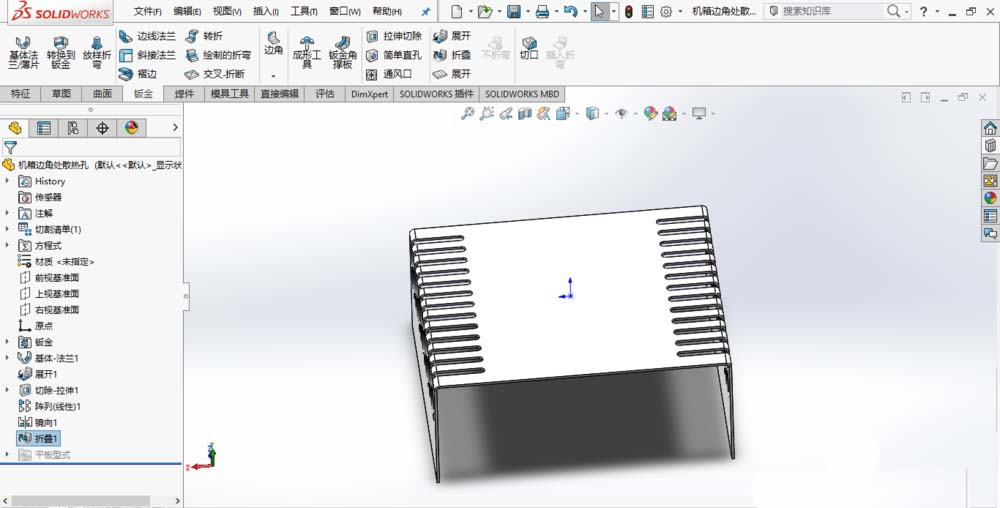

　　9、至此，完成機箱邊角處散熱孔的創建。保存模型。

　　上面就是小編為大家?guī)淼腟olidWorks制作散熱孔的操作教程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
