操作Solidworks過程里，很多網(wǎng)友表示自己還不會工程圖插入中心符號線，其實操作很簡單的，這里筆者就為大伙提供Solidworks工程圖插入中心符號線的詳細步驟，希望可以幫助到有需要的朋友。

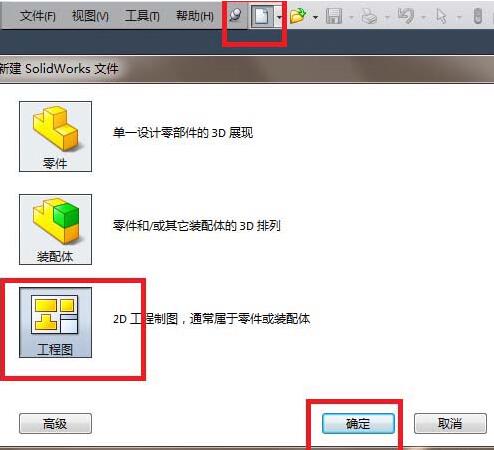

　　1、如圖，打開Solidworks，新建一個工程圖文件。具體操作見下圖紅色框選。

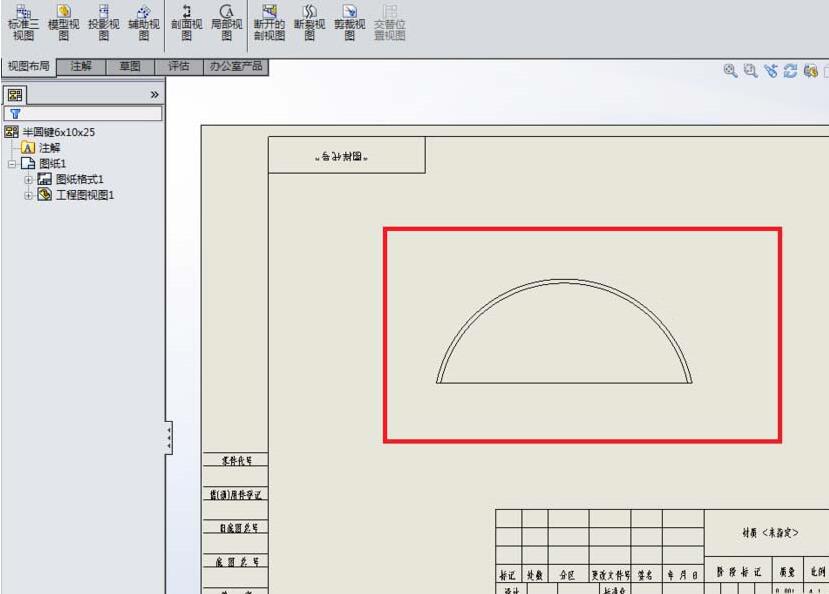

　　2、如圖，新建的這個工程圖中的圓弧是沒有中心線的，更沒有中心符號線，而我們要手動給它添加一個中心符號線。

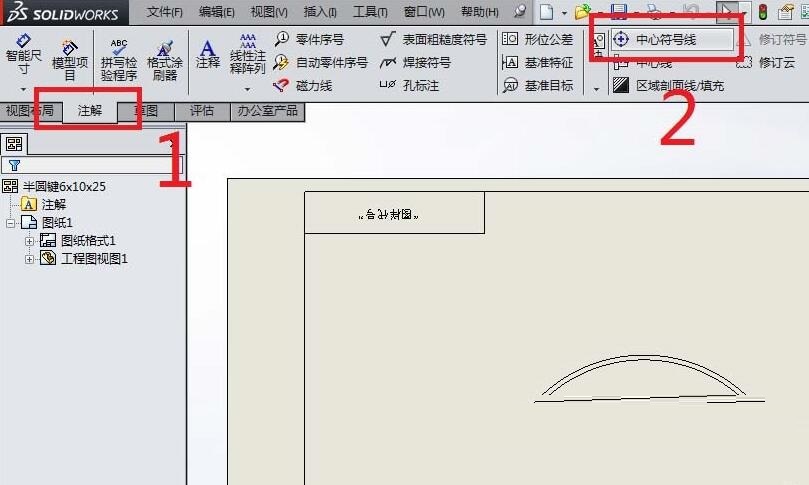

　　3、如圖紅色框選、紅色數(shù)字。

　　1)點擊“注解”，來到注解工具欄

　　2)找到“中心符號線”圖標，點擊它。

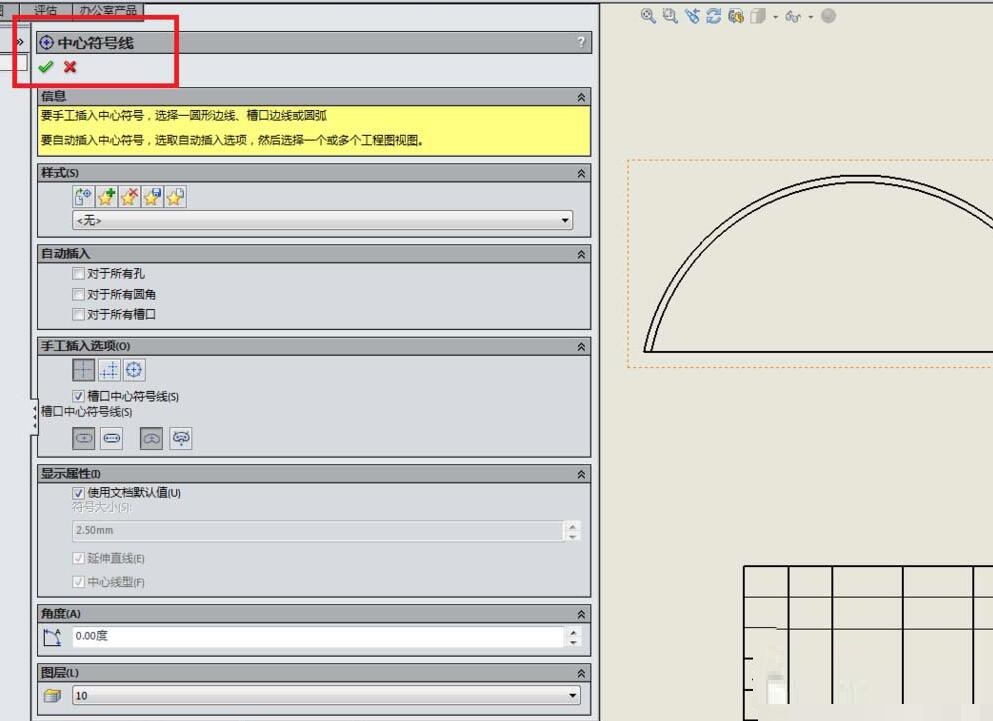

　　4、如圖，彈出了“中心符號線”對話框，若沒有特別的要求，那么對話框中的參數(shù)設置什么的都可以采用默認。

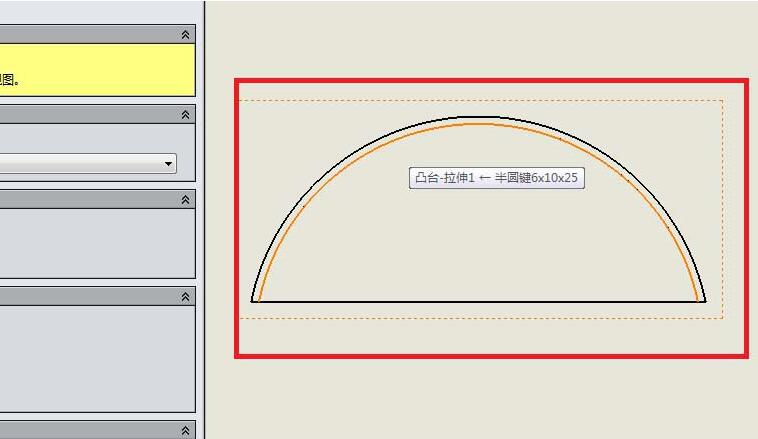

　　5、選擇一個圓弧。如圖紅色框選所示，那個顏色變成橙色的圓弧段就是筆者選擇的圓弧。

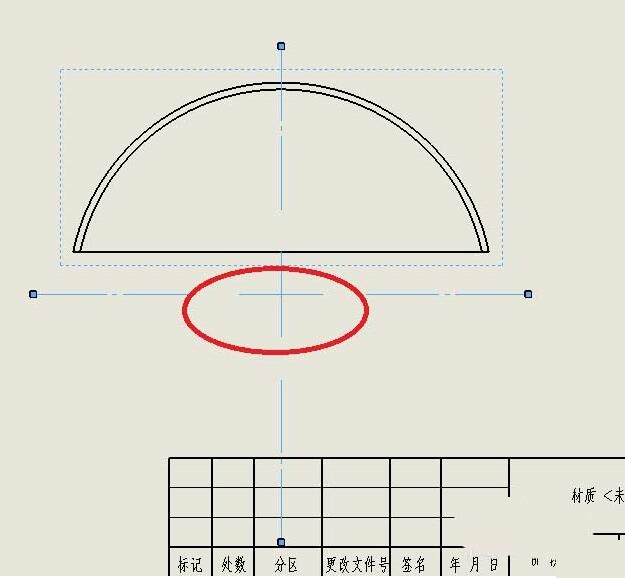

　　6、上一步剛剛選擇完圓弧，這一步就如圖所示，立馬出現(xiàn)了中心符號線。

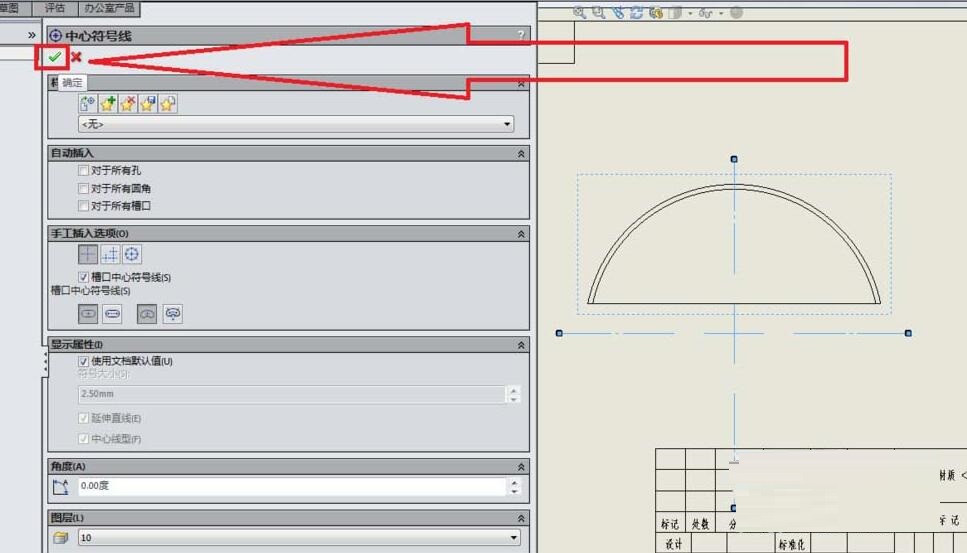

　　7、如圖所示，點擊“中心符號線”對話框左上角的√，完成中心符號線的添加操作。

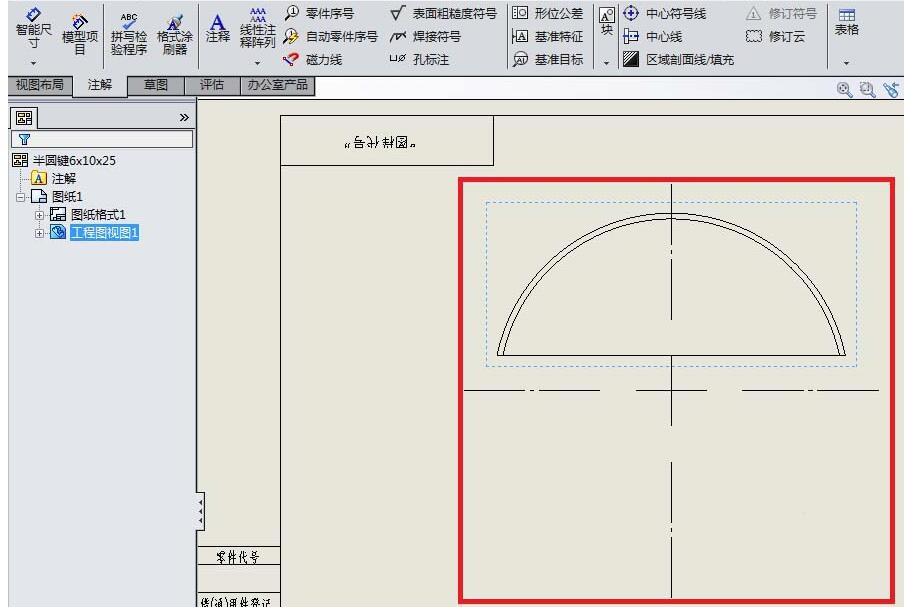

　　8、如圖，成功的給我們剛剛選擇的圓弧添加了一個中心符號線。

　　快來學習學習Solidworks工程圖插入中心符號線的詳細步驟吧，一定會幫到大家的。
