CATIA怎么進行零件拔模呢?今天的這篇攻略和大家聊一聊關于CATIA拔模命令的使用方法，希望能夠幫助到有需要的朋友。

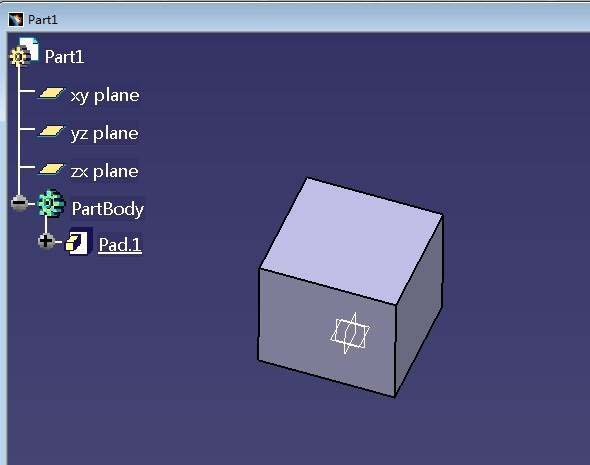

打開CATIA軟件，并選擇其中一個平面打開草圖編輯器，通過凸臺功能繪制如下實體模型。

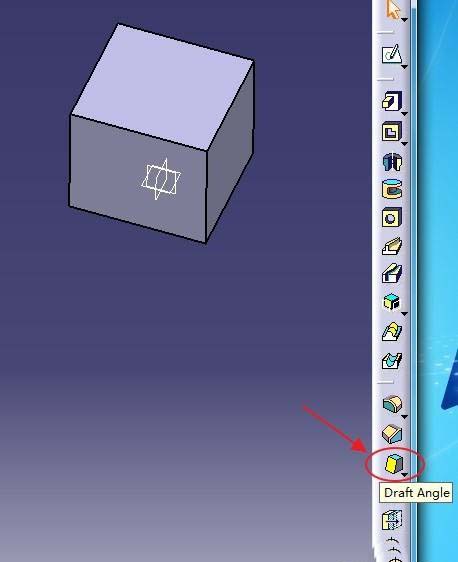

下面我們對該方體的前表面進行拔模處理，點擊右方工具欄中的“Draft Angle”拔模角度按鈕。

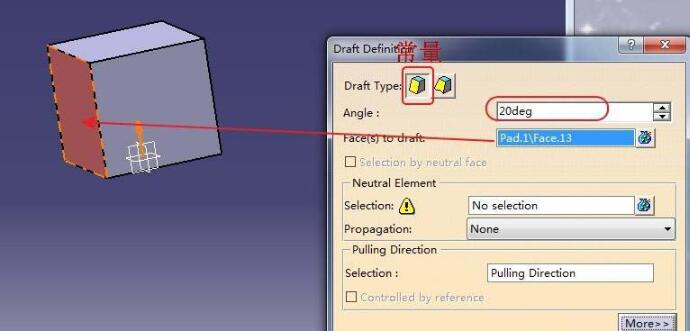

隨后彈出拔模角度定義窗口，在拔模類型中選擇第一個，也就是常量模式，在拔模角度輸入需要拔模的角度大小，這里輸入20deg， 在需要拔模的面中選擇前表面。

在“Neutral Element”中立元素中，選擇方體底面為中立面，即保持不變的面，點擊“preview”進行預覽。

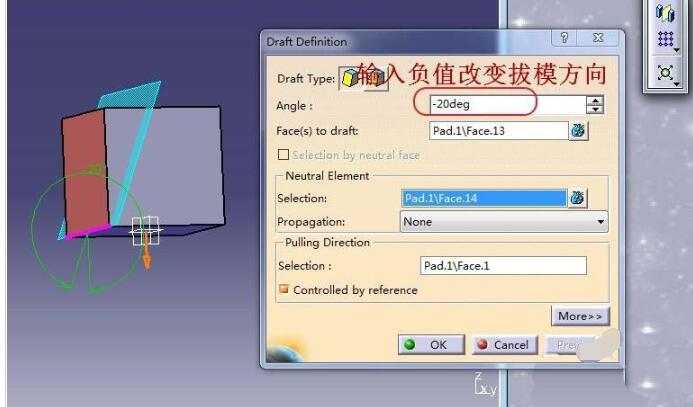

這時候如果發現方向不對，可以更改角度，將其改為負數即可，再次點擊“preview”進行預覽。

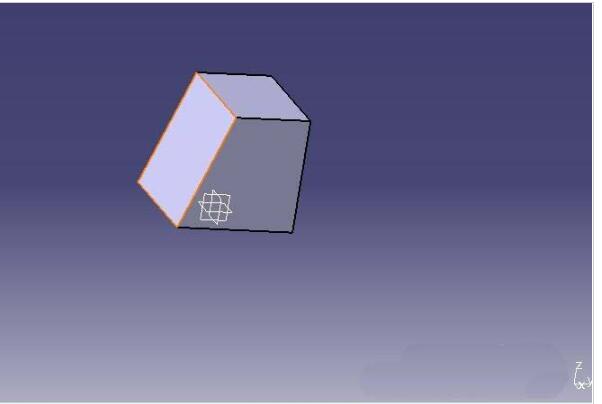

點擊OK，此時就會發現該前表面已經拔模成功了。

以上就是CATIA拔模命令的使用方法，希望大家喜歡哦。
