操作CAXA電子圖板過程里會陣列圖形嗎？下面就是小編帶來的有關CAXA電子圖板陣列圖形的操作方法哦，感興趣的伙伴們趕緊來了解下吧！

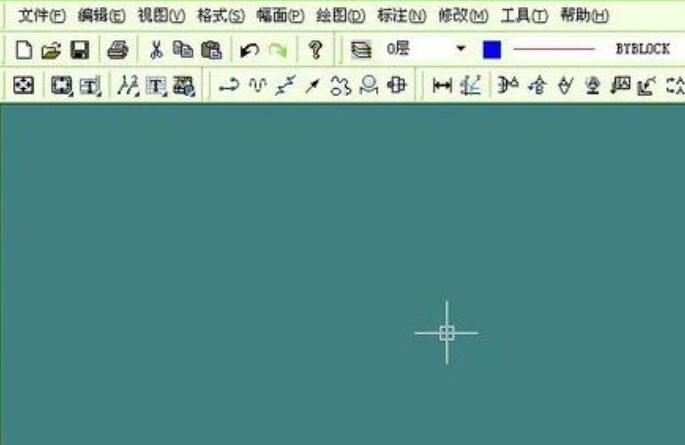

　　打開CAXA電子圖板的一個繪制窗口

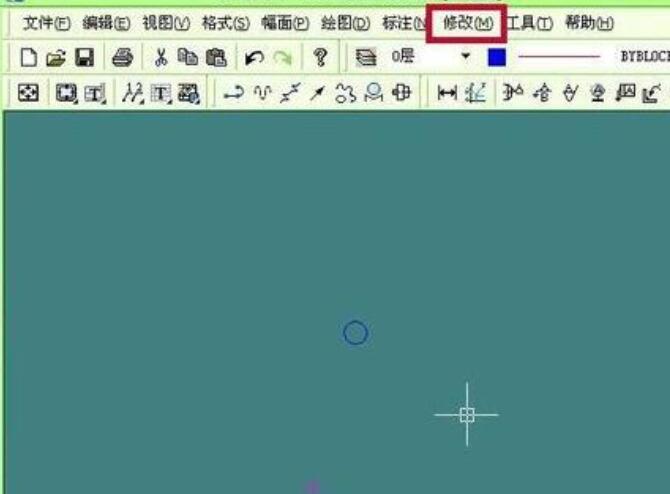

　　在窗口上面，繪制好需要陣列的圖形，點擊窗口最上面的修改按鈕

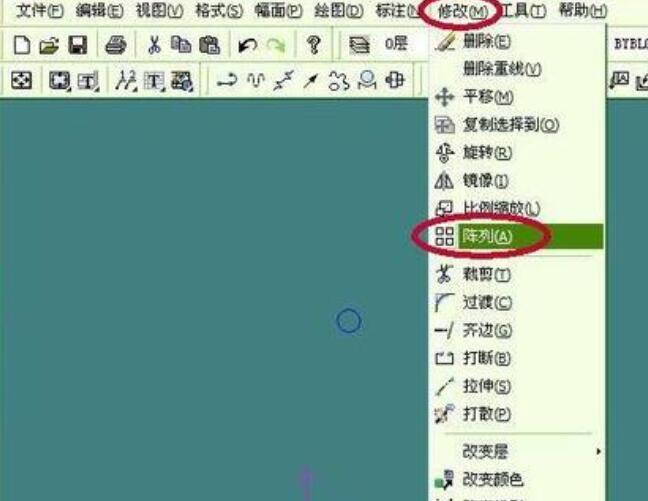

　　點擊修改以后，會出現下來菜單，然后移動鼠標在修改下拉菜單上面找到陣列，并用鼠標點擊陣列

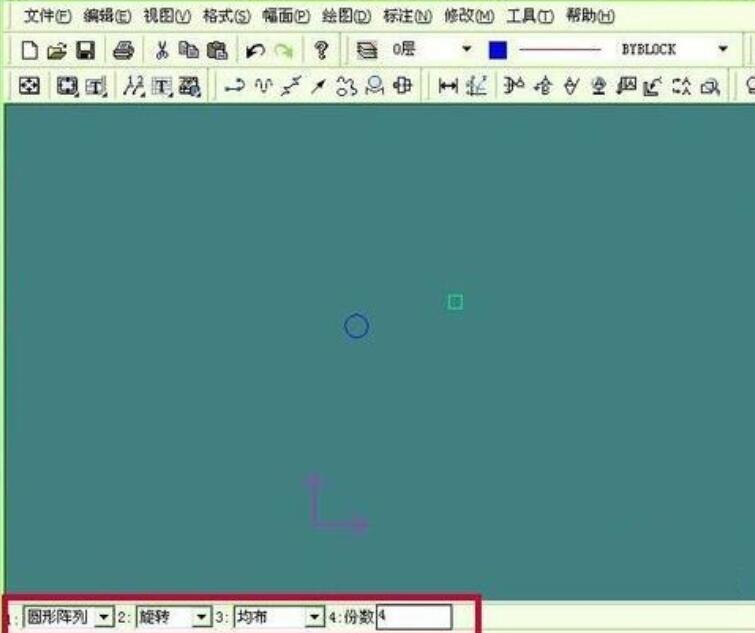

　　鼠標點擊陣列以后，窗口左下角會出現陣列設置窗口

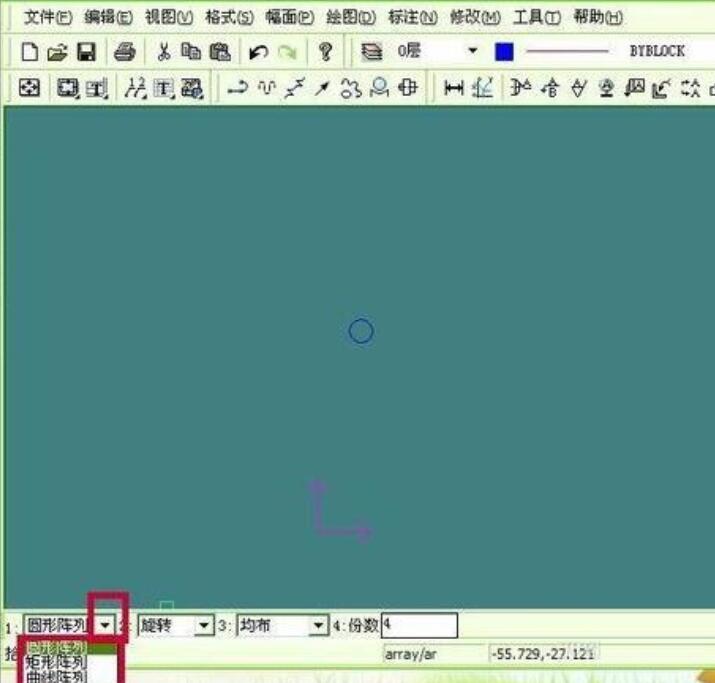

　　在陣列設置窗口上面，點擊左邊的圓形陣列后面向下的箭頭，下拉選擇陣列的類型

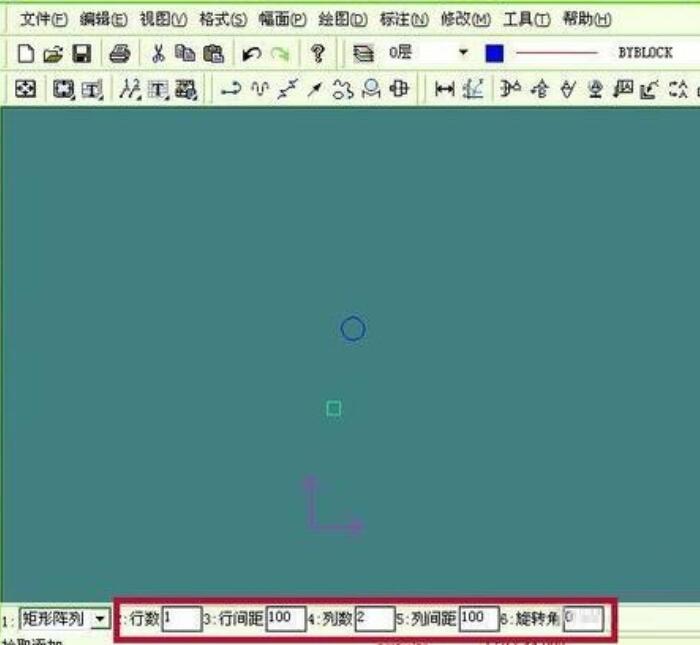

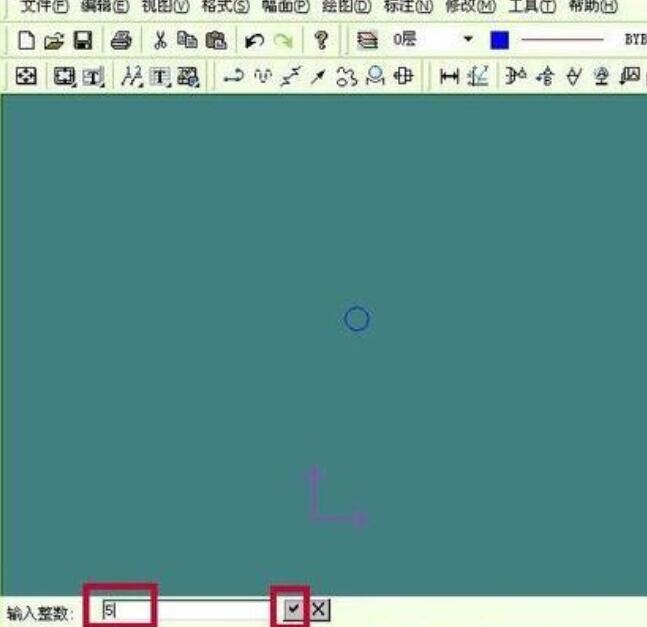

　　選擇好陣列類型以后，點擊后面行數，點擊以后，輸入整數，后面輸入陣列的行數，然后點擊后面的勾

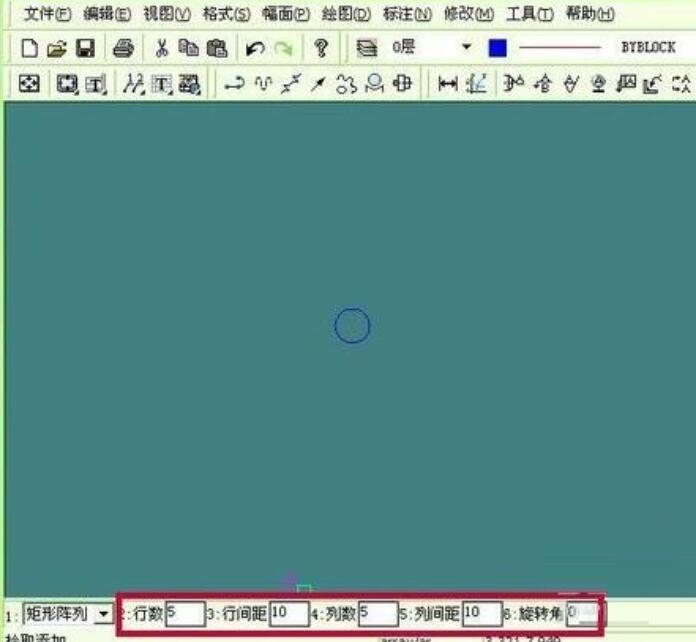

　　按照上面的方法依次把行數后面的行間距，列數，列間距輸入相應的數據，行數指的是上下的個數，列數指的是左右的個數，行間距指的是上下之間的中心距離，列間距指的是左右之間的中心距離。

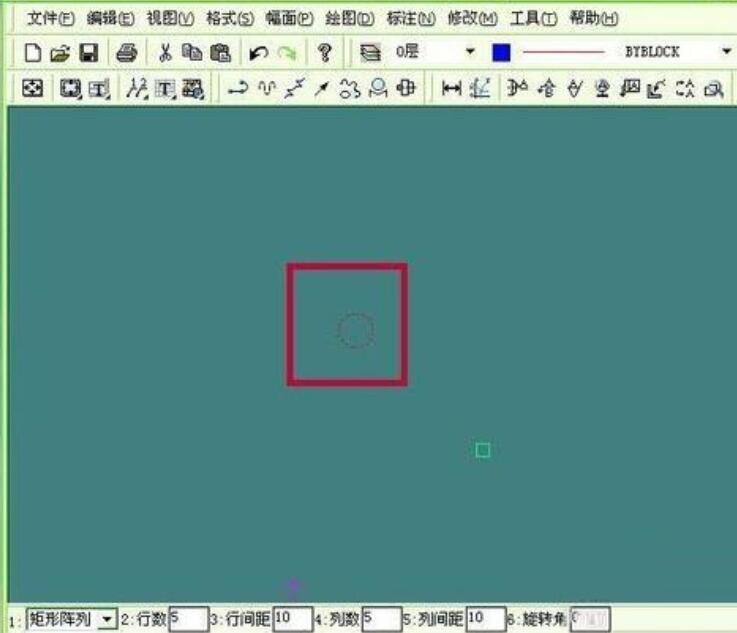

　　設定好陣列的數據以后，鼠標左鍵點擊需要陣列的圖形，這時陣列的圖形別選中會變成虛線

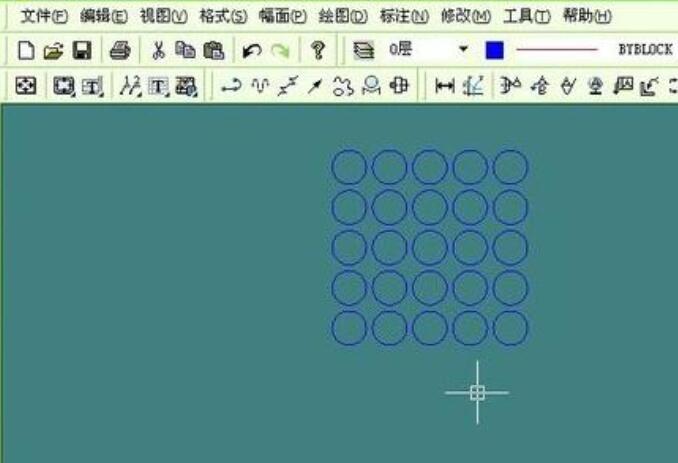

　　選中需要陣列的圖形以后，點擊鼠標右鍵完成陣列，這樣圖形陣列完成，就會看到陣列以后的圖形了。

　　上文就講解了CAXA電子圖板陣列圖形的操作過程，希望有需要的朋友都來學習哦。
