我們?cè)谑褂肞rotel99se繪制PCB時，怎么設置PCB線寬呢?下面小編就和大家分享一下Protel99se設置PCB線寬方法哦，希望可以幫助到大家哦。

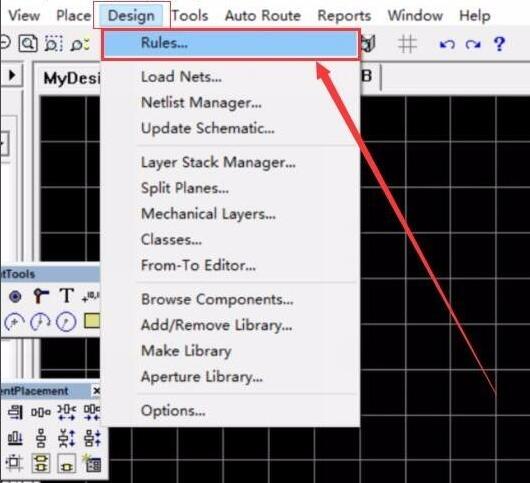

首先，我們打開Pcb，選擇“Design”-"Rules"，如圖所示;

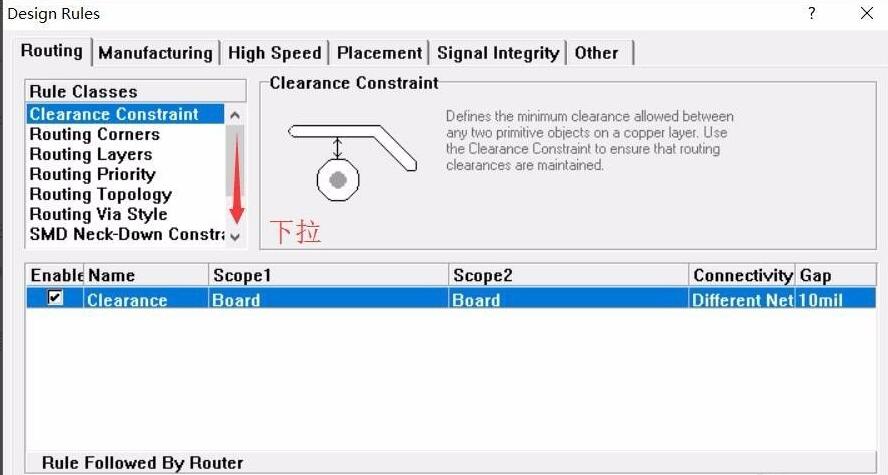

然后，開啟后，滑動滾動條至底部，如圖所示;

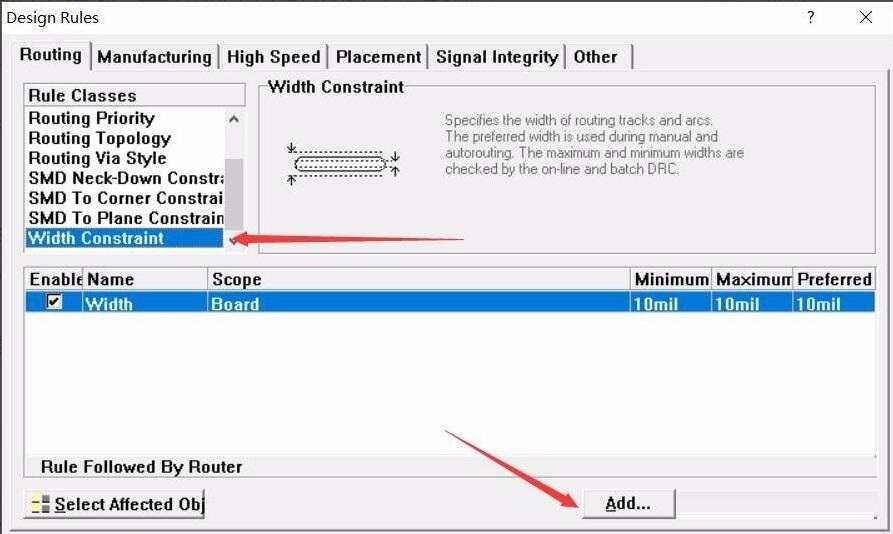

單擊選中“Width Constraint”，鼠標選擇“Add”選項，如圖所示;

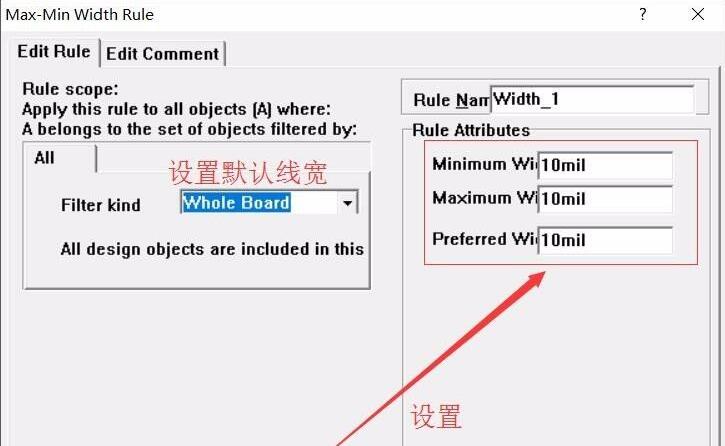

進入后，我們會看到“Whole Board”選項，(注：該選項設置所有線的默認寬度)

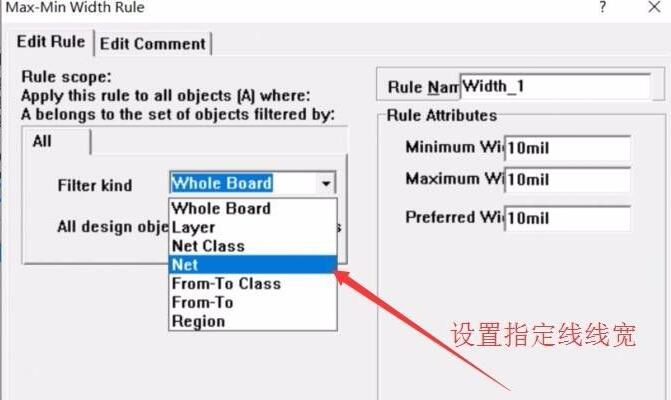

下拉后選擇“Net”，其中可以設置你已經導入的線的類型(例如：GND VCCD等你已經導入的線)

在Net中選擇你的線的類型，由于小跡這里沒有導入pcb所以沒有可以挑選的項目，如圖所示;

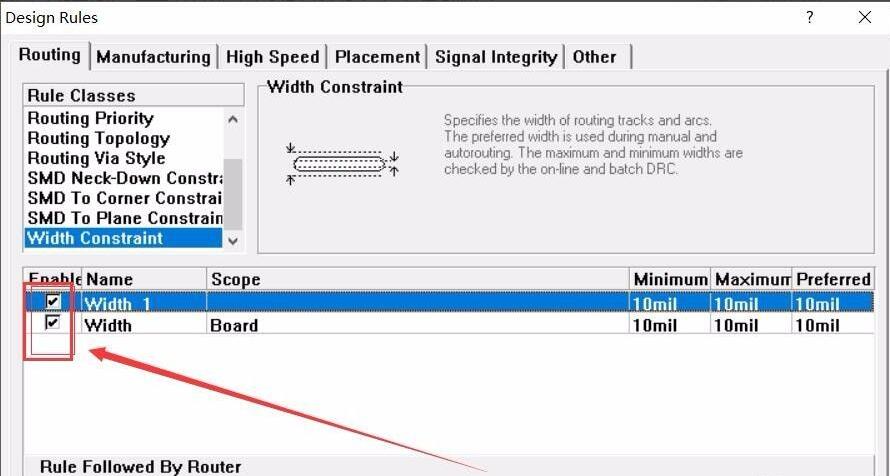

最后，完成后點擊“ok”會自動退出至圖中界面可以查看你添加的線類型及個數，如圖所示。

Protel99se設置PCB線寬方法小編就分享到這里了，還不會的朋友趕快來學習一下吧。
