最近有很多朋友表示很好奇怎么用Protel99se美觀鋪銅?那么感興趣的朋友就趕快來看看小編帶來了這篇Protel99se美觀鋪銅教程吧，希望可以幫助到大家哦。

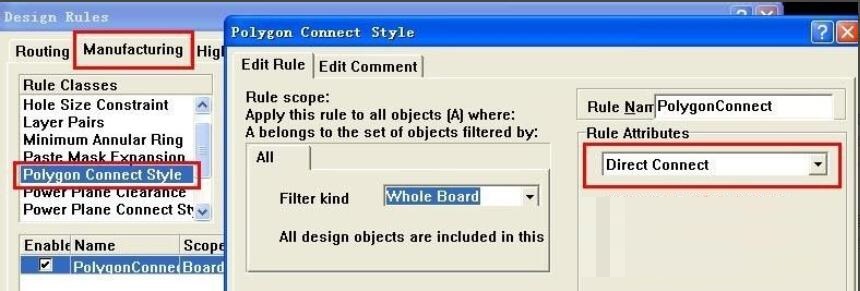

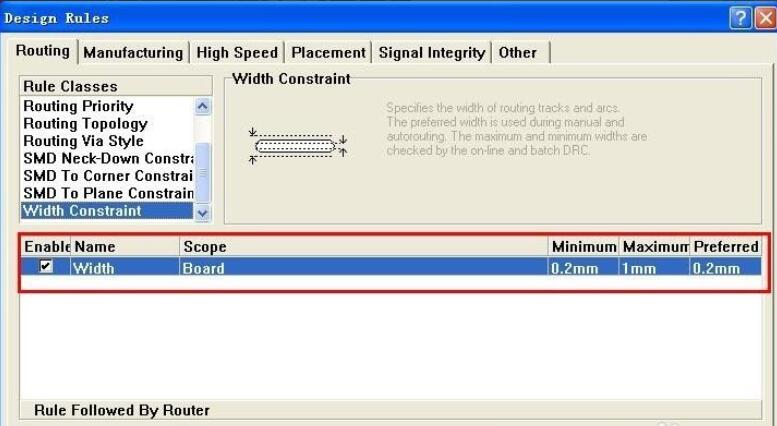

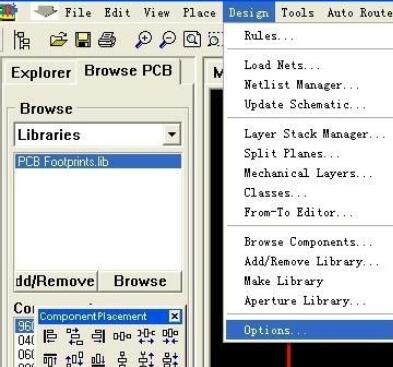

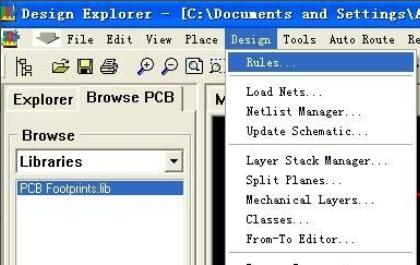

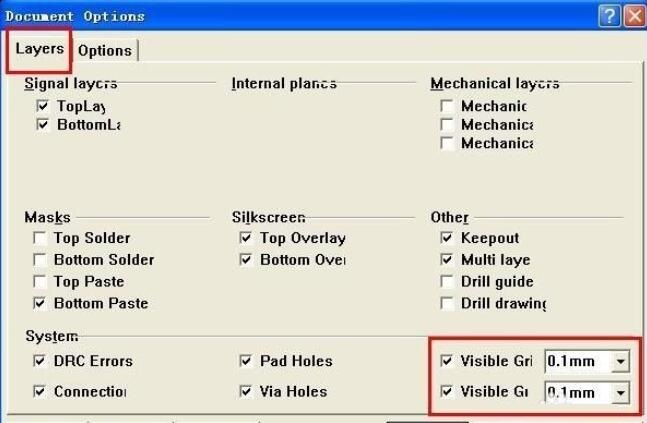

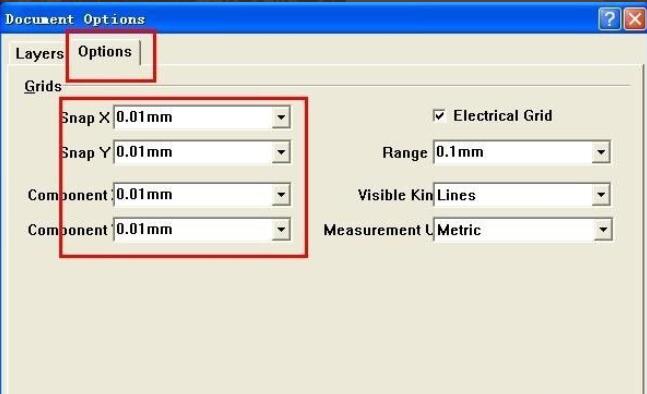

元件位置要擺放好，這是布線的前一布工作。為了更好布板，先設置軟件相關功能。一、先設置網格，如下圖。數據具體大小按各自習慣與PCB板大小要選。二、設置線徑與鋪銅相關項，根據各自要求設置即可。

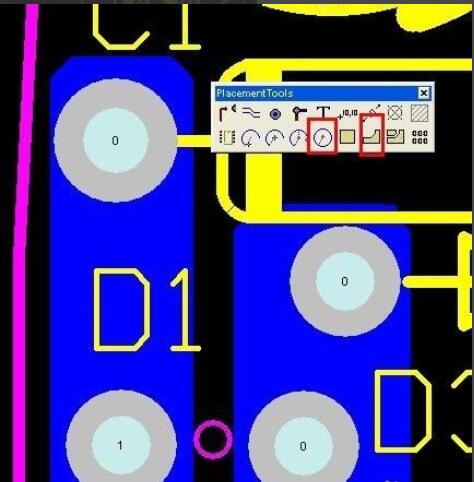

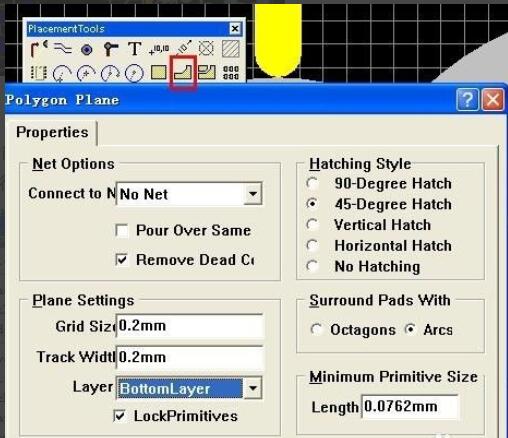

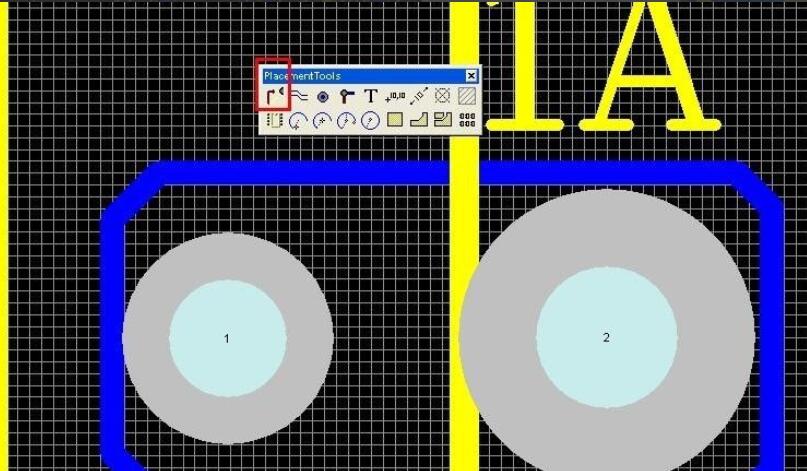

開始布線。原則是電源線盡量用粗線，信號線一般統一大小就可，如都用0.3mm或0.5mm之類的。我的習慣一般除了連IC腳的線，其它盡量用鋪銅(電源板)。點擊鋪銅圖標，在出現的對話框中設置好相應項，開始鋪銅。把PCB板畫板放大，能看到柵格，好畫線對齊。

有時直接鋪銅會畫線不直，導致鋪銅不好。可以先用線條把所有鋪銅部分的外框先畫出來，再鋪銅。這樣就不會出現鋪銅不美觀的情況了。用這種方法時要注意，所畫邊框的線大小要與鋪銅線大小一至

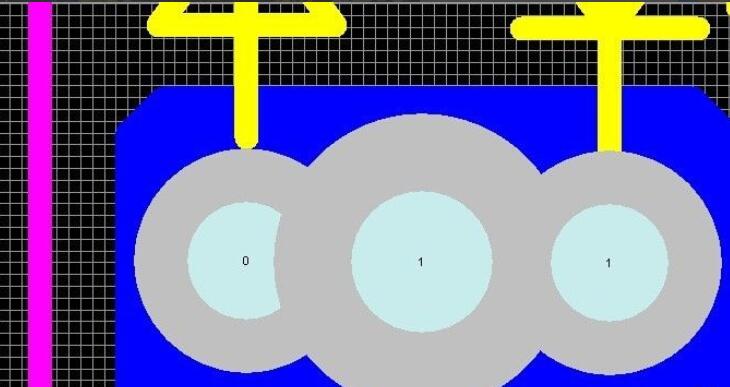

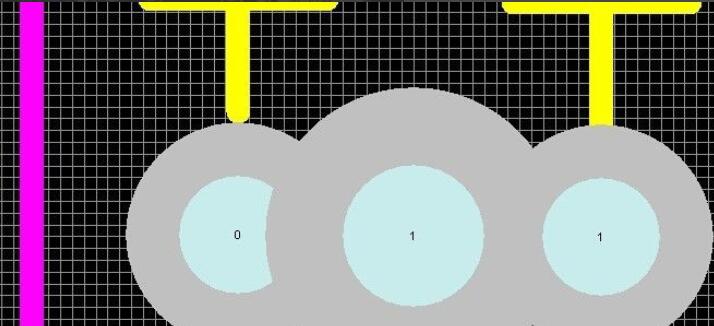

在布線過程中，有時不知到兩線之間距離夠不夠。可以在兩焊盤只畫個圓，直徑就是兩線間的距離。在放元件位置時最常用這種方法，以免元件距離不夠。

其它部分都按以上方法鋪銅即可得到一塊美觀的PCB板了
