一、網絡環境

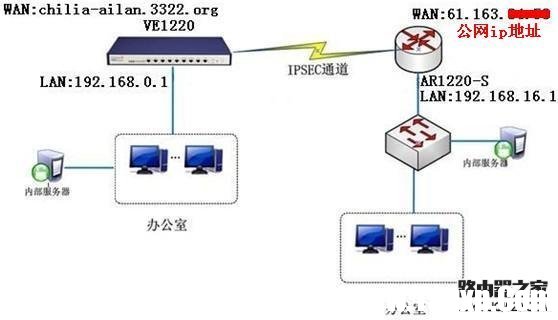

總部飛魚星VE1220與華為AR1220-s，需要通過IPSec VPN進行互聯，具體網絡結構如下： 網絡拓?fù)鋱D
飛魚星VE1220的網絡配置參數：
局域網IP地址：192.168.0.1/24
廣域網IP地址：adsl撥號線路，chilia-ailan.3322.org
華為AR1220-s的網絡配置參數：
局域網IP地址：192.168.16.1/24
廣域網IP地址：61.163.xxx.xxx
二、配置實例

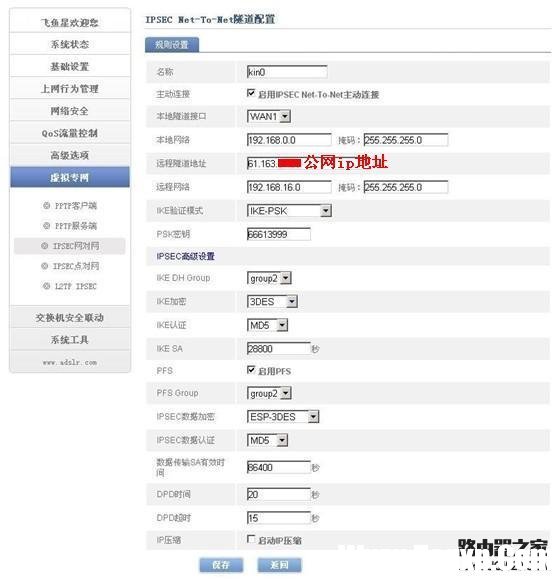

1.VE1220的配置
1）IPSEC隧道配置

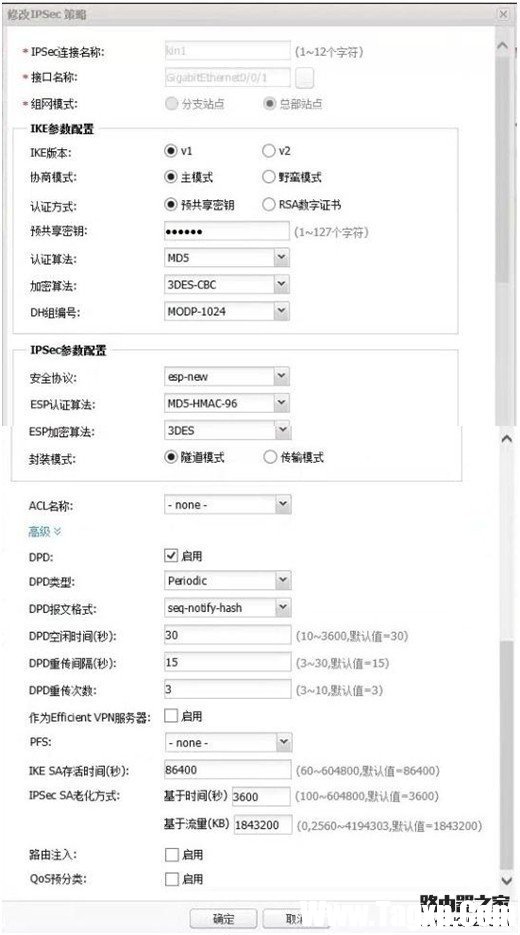

2、華為AR1220-s的配置 三、配置注意事項
1、飛魚星配置處啟用PFS，不啟用IP壓縮。
2、兩設備的認證加密與ipsec加密設置相同的時間。
PS：華為的設備DPD超時時間只能設置3~30秒，該實例中設置為15秒，那么在飛魚星里面把DPD時間修改到15秒。 這樣配置后即可正常連接IPSEC VPN。
