主板作為硬件平臺的基石，本身的擴展能力和功能非常重要，所以主板內外的接口很多，主板上的各種接口都有哪些？它們各自都有哪些作用？相信很多新手都不怎么了解主板接口的類型和作用，本文就以ATX型主板為例，教大家識別主板內部外部的各種接口。

主板內部接口圖解

CPU接口是主板最核心、最重要的接口，它的類型基本決定了這款主板能夠使用的CPU、南北橋芯片的大致型號、內存搭配的情況以及最基本的性能水平。目前主要的CPU接口有兩種：英特爾采用的LGA架構和AMD采用的PGA架構。

LGA接口全稱是Land Grid Array（觸點陣列封裝），接口里面是一排排鍍金針腳，每一個彈片對應著CPU底部的一個觸點。在工作時小彈片緊緊地靠接在觸點上導通電流、傳遞信號。簡單一點來說，LGA就是把傳統CPU上的針腳;搬”到了主板的CPU接口上。

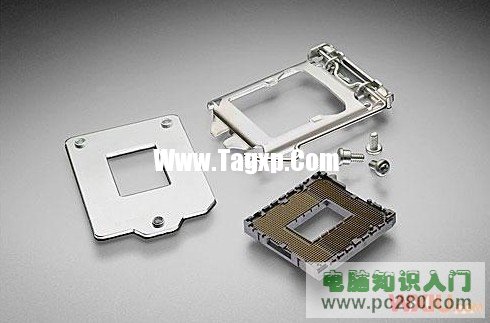

LGA接口內部是針腳

目前LGA接口主要有LGA 775、LGA 1156和LGA1366三種類型。顧名思義，;LGA”后面的數字就代表該接口含有的針腳數量，;LGA775”就表示具有775個針腳。目前支持 LGA 775接口的CPU主要有Core 2、Pentium E等處理器，支持LGA 1156接口的CPU主要有Core i3、i5、i7處理器（9系列除外），支持LGA1366接口的CPU則是Core i7和i9系列處理器。我們從接口型號就能大致判斷該主板的性能水平和檔次。

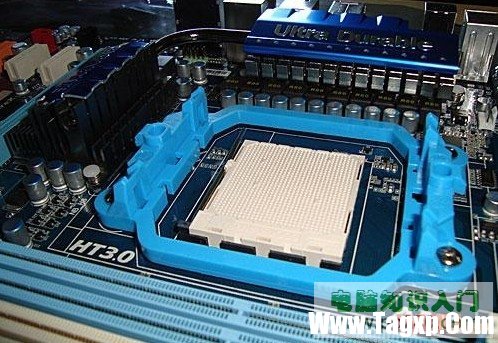

PGA接口內部是觸點

PGA的全稱是Pin Grid Array（插針陣列封裝）。PGA是傳統的主板接口方式，所有的針腳都在CPU上。目前主流的PGA接口有Socket AM2/AM2+和Socket AM3，其中采用Socket AM2/AM2+接口的CPU都有940個針腳，支持的型號主要是Athlon X2 5000、Phenom ⅡX4 940等DDR2時代的CPU。采用Socket AM3接口的CPU有938個針腳，目前AMD的新CPU均為AM3接口。

內存接口相對來說比較單一，目前主流的內存只有DDR3和DDR2兩種。從外觀上來看，DDR3和DDR2內存插槽較為相似，不過觀察即可發現，DDR3 插槽中間的小缺口比較;偏心”，而DDR2插槽的小缺口幾乎位于正中央。特別是在一些既支持DDR2又支持D D R 3 的COMBO主板上，對比起來更明顯。

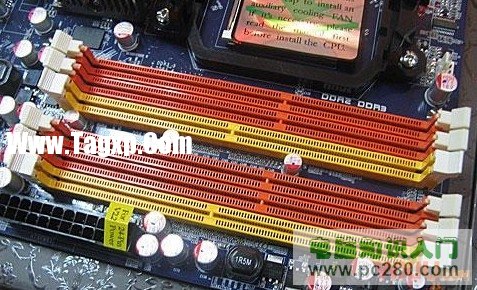

COMBO主板上對比DDR2和DDR3插槽的差異很明顯

PCI-E接口可是主板上的接口大戶了，它支持PCI-E顯卡、聲卡等設備，目前絕大多數顯卡均采用PCI-E接口。在ATX或Micro ATX主板上，我們至少可以找到2～3個PCI-E接口，就算是Mini ITX主板也至少有一個PCI-E接口。要注意的是，PCI-E接口也有很多種，包括PCI-E 16x、4x、2x和1x。如何區分它們呢？很簡單，看長度！越短的PCI-E插槽速度越慢、帶寬越窄。比如PCI-E 2x插槽就比PCI-E 4x插槽短，速度也只有后者的1/2。不過，由于PCI-E規范非常自由，長的PCI-E插槽速度卻不一定快。在一些多PCI-E 16x的主板上，往往只有第一個插槽可以達到PCI-E 16x的全速，剩下的幾根插槽速度往往只有PCI-E 8x甚至4x。多PCI-E 16x插槽主要是為了組建多顯卡系統方便而設計的，但不能認為每一個PCI-E 16x插槽都能達到全速16x的連接速度?？偨Y(jié)一下就是：越短的插槽速度越慢，長插槽速度卻不一定快。

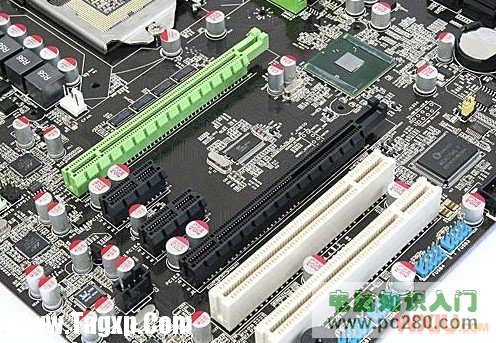

在外觀上PCI-E 16x接口和PCI-E 1x接口的長度差異很明顯

對顯卡來說，帶寬要求高，因此往往需要PCI-E 16x才能滿足數據交換需求；而對網卡和聲卡來說，對性能要求比較低，因此使用PCI-E 1x或者4x的接口就足以滿足需求了。其實想來也很簡單，PCI-E就像道路，大城市之間可以修建高鐵、高速公路，小山村之間用一般的雙向公路連接就可以了。

IDE接口是SATA接口的;老前輩”，目前采用IDE接口的設備已經很少見，但為了保持對老設備兼容，大多數主板還是會提供一個IDE接口。

SATA接口是連接硬盤和光驅的串行技術接口。它的體積很小，速度可不慢，目前主流的SATA 3.0Gb/s接口的數據帶寬可達300MB/s，而最新的SATA 6.0Gb/s的數據帶寬更是高達600MB/s。

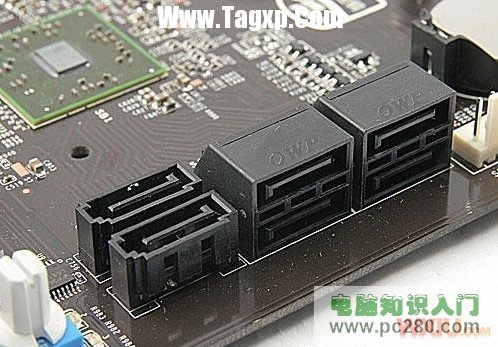

平行于主板的SATA接口可以避免SATA數據線和顯卡沖突

細心的玩家會發現，主板上除了垂直于主板的SATA接口外，還有一種SATA接口扭轉了90°，接口方向變?yōu)槠叫杏谥靼?。這種SATA接口的好處避免 SATA數據線與顯卡在安裝時發生沖突。
