作為一個電腦技術員，在電腦店里呆了有3年了，遇到的問題也比較多，但是還有很多小問題研究的不是很透徹，似懂非懂的，比較模糊，比如主板跳線的正負極，兩個硬盤跳線設置的方法，這些雖然用的比較少，每次都可以設置好，但是自己根本不懂得是什么意思，根本就沒有深入研究過，今天閑著沒事，我就先把硬盤跳線設置圖解整理了一下和大家一起學習下。

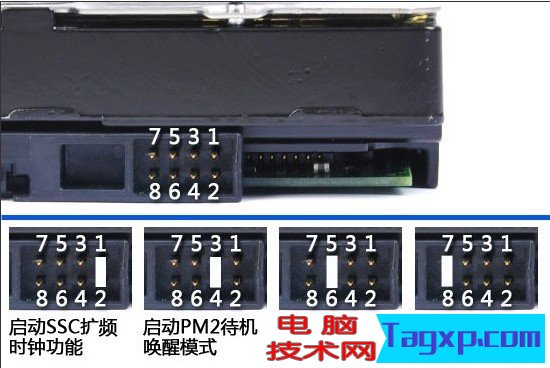

串口硬盤跳線圖解：

SSC擴頻時鐘功能，主要用于信號完整性的測量，現在很多主板芯片組都提供這個功能。

PM2模式用于打開硬盤的PUIS（Power-up in standby）功能，可以阻止驅動器在通電后馬達自動起轉，而是之后通過ATA指令使硬盤旋轉。PUIS只是在需要節能的情況下使用，并且依賴于相應的BIOS支持。

2007年以及更早推出的很多SATA 3Gbps硬盤都默認配置了1.5Gbps跳線，但是現在SATA 3Gbps已經普及，對于SATA 6Gbps硬盤來說也可兼容SATA 3Gbps，因此默認便不會再配置跳線了。

IDE口硬盤跳線圖解：

設置主、從盤時，必須將連接在同一條硬盤線的所有IDE接口設備(包括光驅等)跳線器設置在“電纜選擇”位置。

提醒：有個別硬盤跳線設置可能不一樣。

現在我們的硬盤普遍是串口了，一般情況下不用設置跳線，就算有多塊硬盤主要我們按照主板上的串口順序排列就可以分主盤從盤了，只有以前的IDE接口的硬盤才需要設置硬盤的跳線分主盤和從盤，相信你今天學了硬盤跳線設置圖解以后，再遇見這樣的問題也不會那么著急了。
